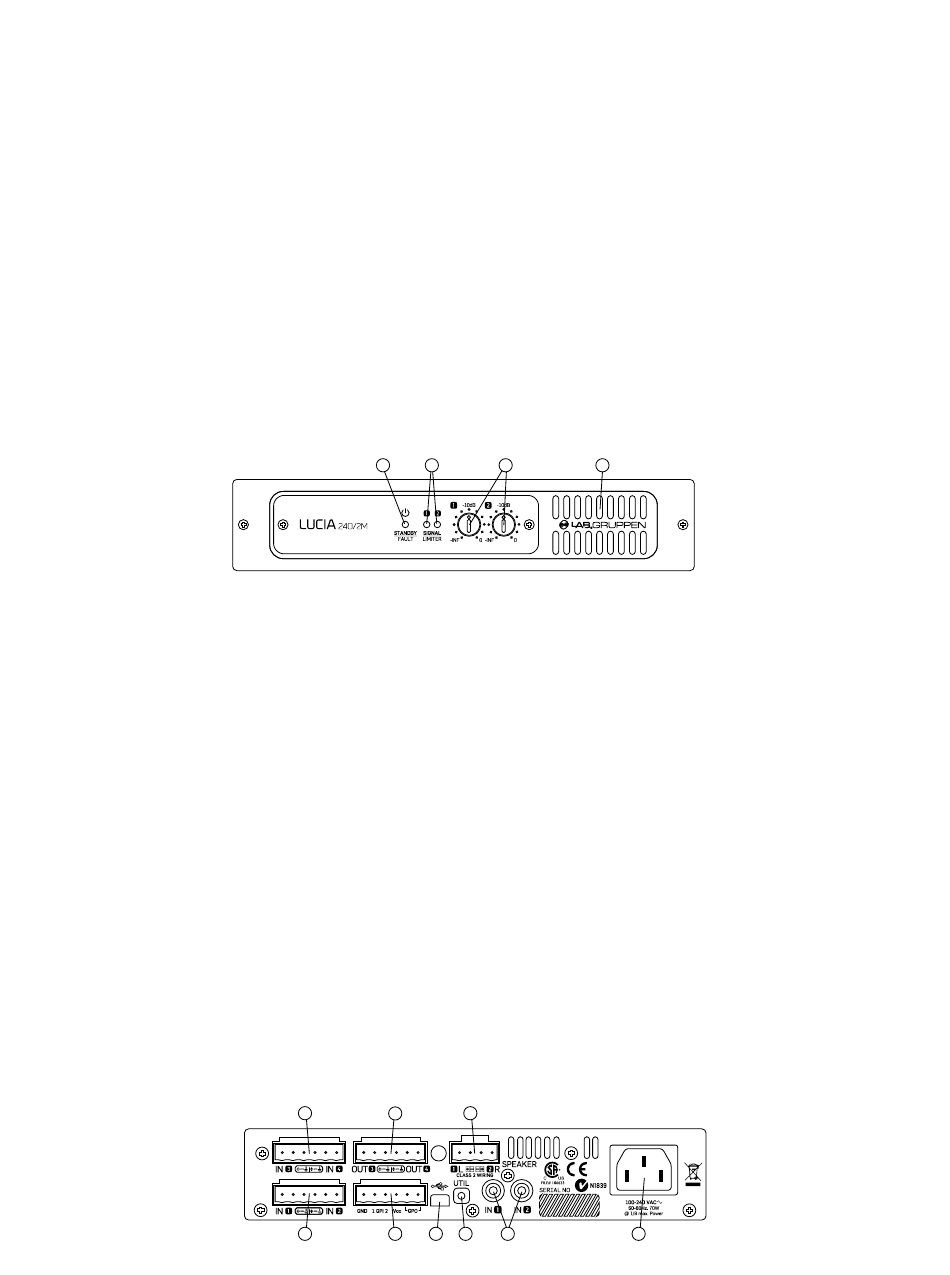

Vorderseite (alle LUCIA-Modelle)

An der Vorderseite befinden sich die folgenden Verstärker-Statusanzeigen:
1 LED-Anzeige für Betriebszustand (Standby/angeschaltet):
Diese dreifarbige LED leuchtet gelb, wenn sich der Verstärker im
Standby-Modus befindet. Sie leuchtet grün, wenn der Verstärker
eingeschaltet ist. Wenn der Verstärker in den Schutzmodus wechselt,
blinkt die LED rot, und die Lautsprecherausgänge werden stummge-
schaltet. Weitere Informationen über den Schutzmodus entnehmen Sie
bitte dem Betriebshandbuch zu diesem Produkt.
2 Signal-/Limiter-/Clip-Anzeigen: Eine dreifarbige LED zeigt den
Status jedes Verstärkerkanals wie folgt an:
Grün: Es liegt ein Signal am Eingang an, und der Verstärkerkanal
arbeitet normal.
Gelb: Die Signalbegrenzung (Limiter) für diesen Kanal ist aktiv. Eine
Begrenzung erfolgt, wenn ...
• der Kanal die Spannungsgrenze erreicht, die sich aus der automati-
schen Voltage Peak Limiter (VPL)-Einstellung ergibt.
• der maximale Ausgangsstrom erreicht ist.
• das Netz die Versorgungsspannung nicht liefern kann.
Rückseite: Niedrigohmige Modelle mit zwei Ausgängen
(LUCIA 120/2, 240/2, 120/2M, 240/2M)
1 Symmetrische Audio-Eingänge (1 und 2): Die symmetrischen
Eingänge sind als dreipolige Euroblock-Anschlüsse ausgeführt. Die
korrekte Polarität (+ / -) und die Schutzleiteranschlüsse sind auf der
Rückseite des Verstärkers angegeben.
2 Unsymmetrische Audio-Eingänge (1 und 2): Schließen Sie an
diese beiden Cinch-Eingänge unsymmetrische Signalquellen (zum
Beispiel Videomonitore oder CD-Player) an. Anmerkung: Die symmetri-
schen und unsymmetrischen Eingänge sind parallel geschaltet. Es soll-
te zu jedem Zeitpunkt nur an jeweils ein Eingangspaar eine Signalquelle
angeschlossen sein.
3 Lautsprecherausgänge: Schließen Sie hier Lautsprecher mit einer
Nennimpedanz von 2, 4, 8 oder 16 Ohm an. Die maximale Strombe-
lastung für den Anschluss beträgt 41 Ampere (was über der Kapazität
des Verstärkers liegt). Es können Kabel mit einem Durchmesser von bis
zu 4 mm (12 AWG) verwendet werden. Achten Sie auf die Polarität,
2
um zu vermeiden, dass es zu Frequenzauslöschungen im Bassbereich
kommt.
Anmerkung: Eine Verbindung im Bridge-Modus wird nicht unterstützt.
4 GPIO/Fernbedienungs-Anschluss: Schließen Sie externe
Steuerungs- und Statusüberwachungsgeräte an diesen sechspoligen
Euroblock-Anschluss an. Siehe hierzu auch den Abschnitt „GPIO-Kon-
figuration" im folgenden Kapitel „Einrichtung und Betrieb".
1 2
8 9 3
1 4 5 6
26
Rot: Es kommt entweder am Eingang oder im DSP des Kanals zu
Clipping.
3 Signalabschwächer: Die Eingangskanäle 1 und 2 sind mit Signal-
abschwächern ausgestattet. Der Einstellbereich der Signalabschwä-
cher reicht von -unendlich bis 0 dB.
Anmerkung: Bei den Konstantspannungs-Mono-Modellen der
LUCIA-Reihe (120/1-70 und 240/1-70) können mit den
Signalabschwächern die Pegel der Signale eingestellt werden, die
von den Eingängen zum Ausgang geführt werden. Damit ist die
Eingangsauswahl bzw. eine Mischung der Signale möglich.
4 Lufteinlass: Stellen Sie sicher, dass der Lufteinlass nicht blockiert
oder abgedeckt wird.
3 4
5 USB-Anschluss: Schließen Sie hier zum Herunterladen von Presets
einen externen Computer an. Siehe hierzu auch den Abschnitt „DSP/
Matrix-Konfiguration" im Betriebshandbuch. Der Anschluss erfolgt über
ein USB-Kabel mit Mini-B-Stecker (im Lieferumfang enthalten).
6 UTIL-Taster (Utility): Mit diesem eingelassenen Taster kann das
Gerät zur Aktualisierung der integrierten Software (Firmware) in den Up-
date-Modus geschaltet werden. Um den Update-Modus zu aktivieren,
müssen Sie diesen Taster drücken und halten, während ein USB-Ste-
cker in die USB-Buchse gesteckt wird. Weitere Informationen finden
Sie in der Betriebsanleitung (Operation Manual).
7 Netzanschluss: Schließen Sie an dieser Buchse das mit dem Pro-
dukt gelieferte Stromkabel an.
Nur auf der Rückseite der Modelle 120/2M und 240/2M finden
Sie außerdem die folgenden Anschlüsse und Bedienelemente:
8 Symmetrische Audio-Eingänge (3 und 4): Die symmetrischen
Eingänge sind als dreipolige Euroblock-Anschlüsse ausgeführt. Die
korrekte Polarität (+ / -) und die Schutzleiteranschlüsse sind auf der
Rückseite des Verstärkers angegeben.
9 Matrix-Line-Ausgänge: Die symmetrischen Ausgänge sind als
dreipolige Euroblock-Anschlüsse ausgeführt.Die korrekte Polarität (+/-)
und die Schutzleiteranschlüsse sind auf der Rückseite des Verstärkers
angegeben.
2 7
