Seneca Z-8TC Manual De Instalación

Módulo de 8 entradas para termopar con protocolo rs485 modbus rtu
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
ES
ES
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Para los manuales y los software de configuración, visitar el sitio:
Este documento es propiedad de SENECA srl. Está prohibida su duplicación y reproducción sin autorización.
El contenido de esta documentación se refiere a los productos y tecnologías que se describen.
Esta información puede ser modificada o ampliada, por exigencias técnicas y/o comerciales.
MI004880-S
LA VERSIÓN ORIGINAL ESTÁ EN LENGUA ITALIANA
MANUAL DE INSTALACIÓN
Z-8TC
Módulo de 8 entradas para Termopar
con protocolo RS485 Modbus RTU
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALY
www.seneca.it/products/z-8tc
ESPAÑOL
- 1/8

Publicidad

Tabla de contenido
loading

Manuales relacionados para Seneca Z-8TC

Resumen de contenidos para Seneca Z-8TC

  • Página 1 Para los manuales y los software de configuración, visitar el sitio: www.seneca.it/products/z-8tc Este documento es propiedad de SENECA srl. Está prohibida su duplicación y reproducción sin autorización. El contenido de esta documentación se refiere a los productos y tecnologías que se describen.

  • Página 2: Descripción Del Módulo

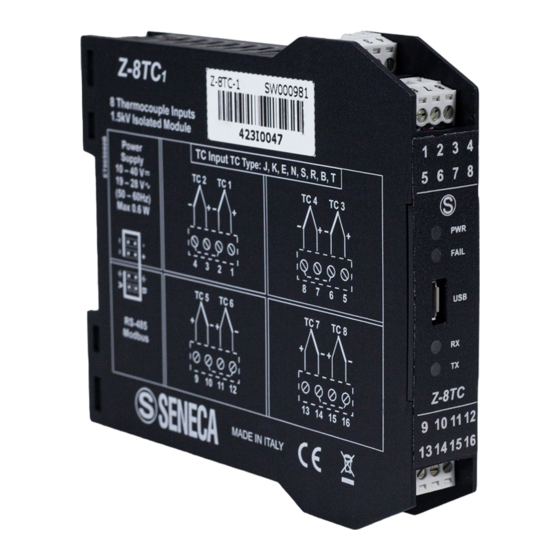

    DESCRIPCIÓN DEL MÓDULO El instrumento Z-8TC es un conversor digital para termopares, con ocho canales de medición, reunidos en 4 grupos de bornes, aislados entre sí hasta 1,5 kV , de la alimentación y de la línea de comunicación serial.

  • Página 3: Indicaciones De Los Leds En El Panel Frontal

    INDICACIONES DE LOS LEDS EN EL PANEL FRONTAL Estado Significado de los LED Encendido El dispositivo es alimentado correctamente (Verde) Apagado El dispositivo está apagado FAIL Anomalía o Avería: alimentación insuficiente, canal averiado, Encendido (Amarillo) TC averiada, error de comunicación interna. RX (Rojo) Encendido Recepción de datos del puerto de comunicación RS485...

  • Página 4: Advertencias Preliminares

    El módulo debe ser utilizado exclusivamente por técnicos cualificados en el sector de las instalaciones eléctricas. La documentación específica está disponible en el sitio www.seneca.it/prodotti/z-8tc. La reparación del módulo o la sustitución de componentes dañados deben ser realizadas por el fabricante.

  • Página 5: Normas De Montaje

    5 6 7 8 los conectores son polarizados). FAIL 3) Para fijar el módulo al carril OMEGA, apretar los dos Z-8TC 9 10 11 12 ganchos ubicados a los lados del conector posterior 13 14 15 16 IDC10 como se muestra en la Fig 1.

  • Página 6: Uso Del Accesorio Z-Pc-Dinal

    NORMAS DE CONEXIÓN AL MODBUS  MODBUS Módulo 3 Módulo 4 Longitud bus Longitud derivación Baudrate 1200 m 115 kbps Terminador Terminador Módulo 1 Módulo 2 Módulo 5 Para las prestaciones máximas se recomienda Longitud bus utilizar cables blindados especiales, como por ejemplo el cable BELDEN 9841.

  • Página 7: Registros Modbus

    REGISTROS MODBUS del MANUAL DEL USUARIO.  CONFIGURACIÓN MEDIANTE SOFTWARE Para la configuración de los parámetros está disponible en el área descargas del sitio www.seneca.it el software de comunicación EASY SETUP. Algunos parámetros también se pueden configurar mediante conmutadores DIP.

  • Página 8: Parámetros De Fábrica

    El puerto de comunicación USB tiene prioridad sobre el puerto RS485 y se cierra tras 3 s de inactividad. Los parámetros (no configurables) para el puerto USB son: 2400, 8,N,1 Addr. 1. El protocolo es MODBUS RTU. CONTACTOS Asistencia técnica support@seneca.it Información del producto sales@seneca.it  MI004880-S ESPAÑOL - 8/8...
