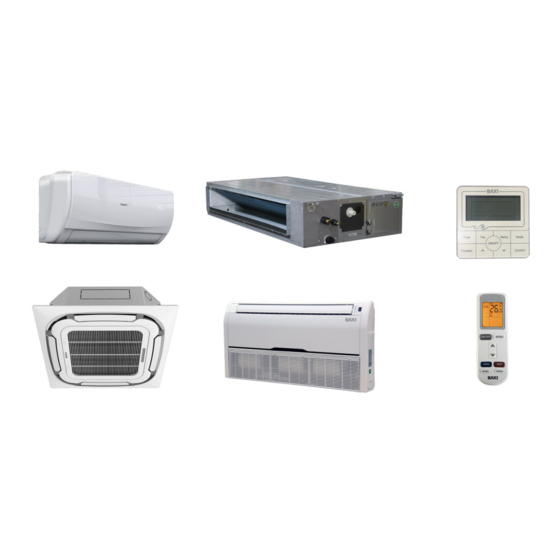

- Página 1 Unidades Interiores: LSGN(W/K/C/D)(20/25/35/50) Unidades Exteriores: LSGT(40/50/60/70/100/125)-XM AIRE ACONDICIONADO DC INVERTER MULTI CON BOMBA DE CALOR Manual de Instalación...
-
Página 2: Tabla De Contenido
TABLA DE CONTENIDO 1. PRECAUCIONES DE SEGURIDAD ..................3 1.1. ADVERTENCIAS ......................3 1.2. PRECAUCIONES ......................3 1.3. ADVERTENCIAS ESPECIFICAS PARA EL USO DEL R32 .......... 4 2. ACCESORIOS INCLUIDOS....................... 6 2.1. UNIDAD EXTERIOR ....................... 6 2.2. UNIDAD INTERIOR ......................6 3. -
Página 3: Precauciones De Seguridad
El dispositivo puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento si están bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros involucrados. -
Página 4: Advertencias Especificas Para El Uso Del R32
No bloquee las entradas y salidas de aire tanto de la unidad interior como de la exterior. De lo contrario se reducirá la capacidad de refrigeración y calefacción. No instale la unidad interior bajo la exposición directa de la luz solar. Apriete las tuercas cónicas con el par de apriete indicado en el manual de la unidad. -
Página 5: Advertencia Raee
restricciones referentes a tuberías son básicamente las mismas que las de R410A, si la tubería cumple la regulación con R410A, también lo hará para el R32. Igualmente, el proceso de substitución de unidades R22 o R407C es absolutamente idéntico al R410A y R32. Por favor referirse a la siguiente tabla para las características de las tuberías: TUBOS Dimens. -
Página 6: Accesorios Incluidos
2. ACCESORIOS INCLUIDOS 2.1. UNIDAD EXTERIOR CANTIDAD NOMBRE LSGT40-2M LSGT50-2M LSGT60-3M LSGT70-3M LSGT100- LSGT125- Manual de instalación Pipeta de condensados Adaptador tubería Rácores de conexión 2.2. UNIDAD INTERIOR CANTIDAD NOMBRE LSGNW LSGND-XM LSGNK-XM LSGNC-XM Manual de usuario Control remote Pilas Control táctil con cable Tornillos fijación panel Tubo drenaje... -
Página 7: Unidad Exterior
3.1. UNIDAD EXTERIOR UNIDADES LSGT40-2M LSGT50-2M LSGT60-3M LSGT70-3M LSGT100-4M LSGT125-5M EXTERIORES MULTI Combinabilidad ULTRA DC ULTRA DC ULTRA DC ULTRA DC Tipo ULTRA DC ULTRA DC Inverter Inverter Inverter Inverter Inverter Inverter Capacidad Frío nom.(mín.-máx.) 4,10 5,30 6,20 7,90 10,50 12,00 (kW) (1,80-4,51) - Página 8 CONDUCTO LSGND25-XM LSGND35-XM LSGND50-XM Capacidad Frío nom.(mín.-máx.) (kW) 5,10 (2,50-5,80) 2,60 (1,50-3,55) 3,60 (1,71-3,85) Capacidad Calor nom.(mín.-máx.) (kW) 5,80 (2,84-6,40) 2,90 (1,70-3,65) 4,00 (1,90-3,92) Caudal de aire A/M/B (m3/h) 600/450/380 680/560/450 860/660/600 Presión sonora interior A/M/B dB(A) 35/31/28 38/34/31 42/38/36 Potencia sonora dB(A) Presión estática disponible (Pa) Dimensiones ancho/fondo/alto (mm)
- Página 9 CURVAS DE VENTILADOR DE EQUIPOS CONDUCTO LSGND25-XM LSGND35-XM LSGND50-XM...
-
Página 10: Posibles Combinaciones
4. POSIBLES COMBINACIONES Nota: - En caso de conectar una unidades interiores con diámetros de tubería de gas de 12,7mm (1/2”) se deberá utilizar el adaptador suministrado con los equipos. El adaptador debe ser instalador en la unidad interior. 1 unidad 2 unidades LSGT40-2M... - Página 11 1 unidad 2 unidades 3 unidades 4 unidades 20+20 20+20+20 20+20+20+20 20+25 20+20+25 20+20+20+25 20+35 20+20+35 20+20+20+35 20+50 20+20+50 20+20+20+50 25+25 20+25+25 20+20+25+25 25+35 20+25+35 20+20+25+35 25+50 20+25+50 20+20+25+50 35+35 20+35+35 20+20+35+35 35+50 20+35+50 20+20+35+50 50+50 20+50+50 20+25+25+25 QUADRI SPLIT 25+25+25 20+25+25+35 LSGT100-4M...
-
Página 12: Instalación
5. INSTALACIÓN 5.1. INSTALACIÓN DE LA UNIDAD EXTERIOR Espacios de instalación Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación: A>100mm ; B>2000mm ; C>300mm ; D>300mm Las siguientes figuras muestran ejemplos de instalaciones incorrectas y correctas: Instalaciones incorrectas Instalaciones... - Página 13 Tuberías de conexión Envolver las tuberías de gas, la de drenaje y el cableado eléctrico de extremo a extremo. Asegurar con cinta toda la envoltura y fijar a la pared. Si usted quiere tener la tubería de descarga de agua adicional, el extremo del tubo debe estar dentro de una cierta distancia de la superficie (no lo deje bajo el agua.
- Página 14 Distancias frigoríficas de tubería Nota: Todas las siguientes especificaciones deben de ser cumplidas al mismo tiempo: LSGT40-2M LSGT50-2M LSGT60-3M LSGT70-3M LSGT100-4M LSGT125-5M Longitud máxima de L1,L2,L3,L4,L5 (m) tubería a cada unidad interior Longitud total L1+L2+L3+L4+L5 (m) de tubería Altura máxima entre H1,H2,H3,H4,H5 (m) unidad interior y exterior...
-
Página 15: Instalación De La Unidad Interior
5.3. INSTALACIÓN DE LA UNIDAD INTERIOR 5.2.1. PARED [LSNGW(25/35/50)] Espacios de instalación Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación: Instalación de la unidad interior Primero perfore la pared y asegúrese de que es firme y segura como para soportar 200 kg. - Página 16 Luego envuelva la conexión con cinta aislante para evitar la condensación de agua. Apriete los tubos, cables y la tubería de drenaje juntos con la tira de plástico. Organice las tuberías y cables de acuerdo con la figura: Cuelgue la unidad interior en el tablero empezando por las pestañas superiores. Asegúrese que la unidad interior se encuentra en el centro de la placa.
- Página 17 Tubería de drenaje Tenga en consideración que el desagüe de agua actúa por gravedad. Conecte la tubería de desagüe a la tubería plástica aislada térmicamente de la parte derecha de la unidad interior (vista trasera). Asegúrese de que el tubo de drenaje sale de la unidad interior con pendiente negativa (hacia abajo).
- Página 18 5.2.2. CONDUCTO [LSGND(25/35/50)- XM] Espacios de instalación Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación: Localización de los ganchos de suspensión Modelo LSGND(25/35)-XM LSGND50-XM 1000 1048...
- Página 19 Instalación Existen dos tipos de instalación del conducto: Instalación del a tubería de drenaje Como se muestra en la figura, para un correcto drenaje, la unidad interior debe estar ligeramente inclinada hacia el orificio de drenaje. La tubería de drenaje debe de tener una pendiente negativa de ente (1/50-1/100). Un pendiente erróneo o positivo puede provocar el retorno de los condensados al interior del equipo o fugas de agua.
- Página 20 Nota: - La tubería de drenaje debe ser envuelta de material aislante térmicamente (aislante de goma de grosor mínimo 8mm), de lo contrario podrían ocurrir condensaciones y goteos. 5.2.3. CASSETTE [LSGNK(25/35/50)- XM] Espacios de instalación Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación: Las distancias mínimas recomendadas entre unidades y obstáculos son las mostradas en la siguiente figura:...
- Página 21 Fijar el panel al cuerpo del cassette con los 4 tornillos suministrados para este cometido atornillando estos en cada una de las 4 esquinas del panel. Nota: Durante la instalación y montaje del panel, asegurarse de que el motor de las lamas queda en la esquina de las tuberías de refrigerante de la unidad interior.
- Página 22 Ajuste la posición relativa del gancho de suspensión sobre el cerrojo de suspensión de modo que la unidad pueda estar en la posición de nivel en todas las direcciones. Comprobar con una medida de nivel después de la instalación para asegurar que la unidad de interior está...
- Página 23 Cuando el drenaje sea compartido, la tubería de drenaje deberá ser instalada a más de 100 mm por debajo de cada salida de condensados de cada unidad, tal y como se indica en la figura. 5.2.4. SUELO-TECHO [LSNC(25/35/50)- XM] Espacios de instalación Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación: Instalación en techo...
- Página 24 La suspensión de la unidad debe ser llevada a cabo como se describe a continuación: Ajustar la posición relativa de la unidad utilizando un nivel, de lo contrario se podrían producir fugas de agua. Apriete las tuercas y asegúrese de que los ganchos estén firmemente fijados a las tuercas.
-
Página 25: Instalación Del Control Por Cable
5.3. INSTALACIÓN DEL CONTROL POR CABLE CONTROL CON CABLE TÁCTIL Quitar la tapa trasera del control utilizando un destornillador plano (no ejercer excesiva fuerza, esto podría dañar el control o la circuitería) girar el destornillador para abrir la tapa trasera. En caso de instalar en control en una caja empotrada, la adecuada es el modelo 86. -
Página 26: Tuberías De Refrigerante
6. TUBERÍAS DE REFRIGERANTE 6.1. CONEXIÓN DE TUBERÍAS La metodología de conexión de tuberías es el mismo tanto para unidades interiores como exteriores. Conecte los tubos a la unidad; apunte hacia el centro de la tubería y apriete con llave hasta que quede bien firme, la dirección de la fijación está en la siguiente figura. -
Página 27: Procedimiento De Vacío
Metodología Conecte el puente de manómetros a las válvulas de servicio de las tuberías de gas de la unidad exterior. Con las válvulas de servicio de la unidad exterior cerradas, conecte la botella de nitrógeno al puente de manómetros de manera que carguemos las tuberías a través de este. -
Página 28: Carga De Refrigerante
6.4. CARGA DE REFRIGERANTE En caso de que la longitud de tubería sea mayor que los metros de precarga, se deberá ajustar la carga de refrigerante con la carga adicional correspondiente: LSGT40-2M LSGT50-2M LSGT60-3M LSGT70-3M LSGT100-4M LSGT125-5M CARGA ADICIONAL (g/m) Metodología Calcule la carga de refrigerante a añadir considerando los parámetros especificados en la sección “DISTÁNCIAS DE TUBERÍA FRIGORÍFICAS”... -
Página 29: Conexión Eléctrica
7. CONEXIÓN ELÉCTRICA 7.1. CONEXIONADO DE ALIMENTACIÓN E INTERCONEXIÓN Los cables de conexión deben cumplir con las especificaciones de la siguiente tabla: UNIDAD EXTERIOR LSGT40-2M LSGT50-2M LSGT60-3M LSGT70-3M LSGT100-4M LSGT125-5M CABLES DE 3x1.5 mm +E 3x1.5 mm +E 3x1.5 mm +E 3x1.5 mm +E 3x1.5 mm +E 3x1.5 mm... -
Página 30: Conexionado Control Con Cable Para Cassette
7.2. CONEXIONADO CONTROL CON CABLE PARA CASSETTE En el caso de unidades conducto, el equipo vendrá suministrado con control con cable. El conector blanco del control se deberá conectar al conector “CN8” de la placa de control de la unidad interior conducto tal y como se indica en la figura: Conectar el extremo del cable Conectar el otro extremo del Conectar el extremo del cable... -
Página 31: Conexionado Control Con Cable Para Conducto Y Suelo-Techo
7.3. CONEXIONADO CONTROL CON CABLE PARA CONDUCTO Y SUELO-TECHO En caso de unidades conducto el control con cable se suministra de estándar con la unidad. Conectar el control con cable a la unidad interior siguiendo la codificación mostrada a continuación o siguiendo los códigos de color. -
Página 32: Prueba De Funcionamiento
8. PRUEBA DE FUNCIONAMIENTO 8.1. PROCEDIMIENTOS DE COMPROBACIÓN Asegúrese de que las válvulas de servicio de la línea de gas y de líquido están completamente abiertas. Cerciórese de que no hay ninguna fuga de refrigerante. Compruebe que el cableado eléctrico de las unidades interiores y exteriores está... -
Página 33: Códigos De Anomalía
9. CÓDIGOS DE ANOMALÍA En el caso de anomalía, se mostrará el código correspondiente en el display de la unidad interior o en la pantalla de control por cable: Unidad Interior Control DESCRIPCIÓN Código de error Código error Fallo en el sensor de temperatura interior Fallo en el sensor de temperatura de refrigerante de la unidad exterior. -
Página 34: Descripción
Modo comprobación: Fijar la temperatura de consigna a 16°C; seguidamente apriete el botón “ “ 10 veces en 8 segundos, la unidad pitará de manera prolongada indicando que se ha accedido al modo comprobación. Si no se existe ningún error en ese momento, la unidad mostrará “CC” en el display de la unidad interior, de lo contrario la unidad mostrará... - Página 35 Nuestra compañía declara que estos productos presentan el marcado CE de acuerdo con los requisitos esenciales de las siguientes directivas: Baxi Calefacción S.L.U. Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA Tel. +34 902 89 89 89 www.baxi.es...
