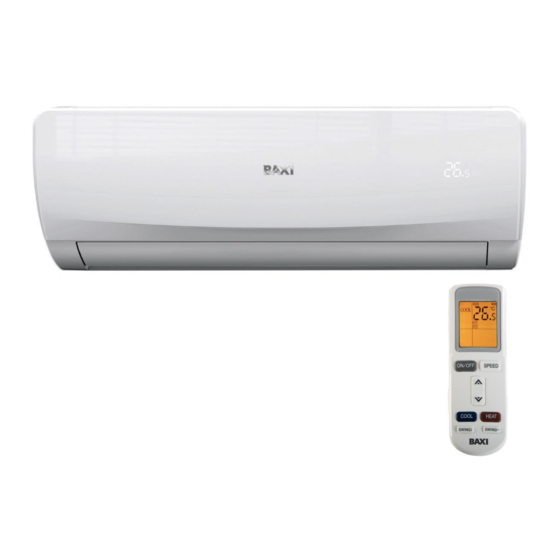

- Página 1 LSNW(25/35/50/70)+ LST(25/35/50/70)-S AIRE ACONDICIONADO MURAL Instrucciones de Instalación y Montaje para el INSTALADOR...
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD ................ 1 1.1. ADVERTENCIA ....................1 1.2. PRECAUCIÓN ....................1 1.3. ADVERTENCIA RAEE..................2 2. ACCESORIOS INCLUIDOS ..................2 2.1. UNIDAD INTERIOR ..................2 2.2. UNIDAD EXTERIOR ..................2 3. DATOS TÉCNICOS ....................2 4. INSTALACIÓN ......................4 4.1. -
Página 3: Precauciones De Seguridad
1. PRECAUCIONES DE SEGURIDAD El uso incorrecto ocasionado al ignorar las instrucciones provocará lesiones, daños o mal funcionamiento del equipo de aire acondicionado. Se clasifican las precauciones de seguridad de la siguiente manera: ADVERTENCIA Esta marca indica procedimientos que, si no se realizan correctamente, provocarán muy probablemente lesiones graves e incluso muerte al usuario o al personal de mantenimiento. -
Página 4: Advertencia Raee
Tenga en cuenta la distribución de aire desde cada unidad interior hacia el espacio de la habitación y seleccione una ubicación adecuada para obtener una temperatura uniforme del aire en la habitación. No instale la unidad interior bajo la exposición directa de la luz solar. ... -
Página 5: Datos Técnicos
3. DATOS TÉCNICOS CONJUNTOS LS25 LS35 LS50 LS70 ULTRA DC ULTRA DC ULTRA DC ULTRA DC Tipo Inverter Inverter Inverter Inverter Capacidad Frío nom.(mín.-máx.) 2,6(1,0-3,3) 3,6(1,2-3,8) 5,1(1,9-5,5) 7,0(2,9-7,3) (kW) Capacidad Frío nom.(Kcal/h) 2.236 3.096 4.386 6.020 Capacidad Calor nom.(mín.- 2,7(1,1-3,3) 3,6(1,0-3,8) 5,4(1,4-5,6) 7,3(2,1-8,0) -
Página 6: Instalación
LIMITES DE FUNCION AMIENTO UNIDAD INTERIOR UNIDAD EXTERIOR 52 ℃ MÁX REFRIGERACIÓN 15 ℃ 16 ℃ 30 ℃ 30 ℃ MÁX CALEFACCIÓN -15 ℃ 4. INSTALACIÓN 4.1. SELECCIÓN DE LA POSICIÓN DE MONTAJE... - Página 7 DIMENSIONES DE LAS UNIDADES UNIDAD MODELO DIMENSIONES (mm) UNIDAD INTERIOR LSNW25 800*300*198 UNIDAD EXTERIOR LST25-S 720*540*260 UNIDAD INTERIOR LSNW35 800*300*198 UNIDAD EXTERIOR LST35-S 760*540*260 UNIDAD INTERIOR LSNW50 970*315*235 UNIDAD EXTERIOR LST50-S 802*535*298 UNIDAD INTERIOR LSNW70 1100*330*235 UNIDAD EXTERIOR LST70-S 800*690*300 UNIDAD INTERIOR ...
-
Página 8: Instalación De La Unidad Interior
4.2. INSTALACIÓN DE LA UNIDAD INTERIOR Primero perfore la pared y asegúrese de que es firme y segura como para soportar 200 kg. Utilizando 4 tornillos tipo +, fije la placa de instalación en la pared. Con un nivel asegúrese de que el soporte mantenga la dirección horizontal y perpendicular a la dirección vertical. -
Página 9: Instalación Con Conexiones Laterales
Acomode la unidad sobre la placa de instalación hasta que los ganchos entren con fuerza en las ranuras y hagan un sonido de clic. INSTALACIÓN CON CONEXIONES LATERALES Es igualmente posible la instalación de las unidades interiores utilizando las ranuras laterales. -
Página 10: Comprobación Del Desagüe
COMPROBACIÓN DEL DESAGÜE Quite la tapa de la unidad. a) Retire el marco frontal para el mantenimiento de acuerdo con los siguientes pasos: b) Gire la lama de dirección horizontal de flujo de aire en posición “|”. c) Como se muestra en las imágenes, retire las dos tapas de la estructura frontal y luego retire los tornillos. -
Página 11: Organizando Los Tubos
MODELO A (mm) B (mm) LST25-S LST35-S LST50-S LST70-S ORGANIZANDO LOS TUBOS Envuelva todas las tuberías, la descarga de agua y cableado de arriba abajo. Envuelva los tubos con cinta al lado de la pared y sujételos a la pared con clips. Estos pasos se adoptan normalmente cuando la unidad exterior se instala por debajo de la unidad interior. -
Página 12: Tuberías De Refrigerante
5. TUBERÍAS DE REFRIGERANTE 5.1. CONEXIÓN DE TUBERÍAS La metodología de conexión de tuberías es el mismo tanto para unidades interiores como exteriores. Conecte los tubos a la unidad; apunte hacia el centro de la tubería y apriete con llave hasta que quede bien firme, la dirección de la fijación está... -
Página 13: Tamaño Del Tubo
TAMAÑO DEL TUBO TORQUE Ø 6,36mm(1/4”) 19 N.m Ø 9,62mm(3/8”) 42 N.m Ø 12,7mm(1/2”) 55 N.m Ø 15,88mm(5/8”) 75 N.m 5.2. PRUEBA DE ESTANQUEIDAD Una vez conectadas las tuberías de refrigerante se debe realizar la prueba de estanqueidad para asegurarse de la no existencia de fugas presurizando el sistema con nitrógeno. -
Página 14: Carga De Refrigerante
5.4. CARGA DE REFRIGERANTE En caso de tener que instalar una tubería de mayor longitud a la de la estándar (longitud para la cual la unidad viene precargada), se deberá añadir la carga de refrigerante correspondiente: LST25-S LST35-S LST50-S LST70-S Carga adicional (g/m) METODOLOGÍA 1. -
Página 15: Cableado De Conexión De La Unidad Interna
Nota: Se consideran cables de conexión al cableado de conexionado entre la unidad interior y exterior. Se consideran cables de alimentación a los conectados a la unidad interior desde la red eléctrica. La alimentación debe ir conectada en la unidad exterior. 6.1. -
Página 16: Evaluación Del Desempeño
calentar el aceite del compresor mediante el calentador de aceite. 2. Compruebe que el cableado eléctrico de las unidades interiores y exteriores está conectado tal y como se indica en el capítulo“Cableado eléctrico 3. Cerciórese de que cada terminal (L,N) está conectado correctamente a la fuente de alimentación. -
Página 17: Codigos De Alarma
8. CODIGOS DE ALARMA Los posibles códigos de alarma que se mostrarán en el display de la unidad interior son los siguientes: CÓDIGO DE PROBLEMA ALARMA Fallo en el sensor de temperatura de la sala Fallo en el sensor de temperatura de refrigerante de la unidad exterior Fallo en el sensor de temperatura de refrigerante de la unidad interior Fallo en el motor del ventilador de la unidad interior (Motor PG) E5(5E) - Página 18 Tel. + 34 902 89 80 00 informacion@baxi.es...
