Unidad de Protección de Transformadores ABB 2000R
4. Cree un ícono [símbolo] para el programa en la ventana del Program Manager (administrador de archivos):
a. Vaya a la ventana principal en la ventana del Program Manager.
b. Haga doble clic en "Windows Setup" (preparación de las ventanas).
c. Aparecerá la ventana Windows Setup. Seleccione "Set Up Application" (preparar la aplicación) en el menú
Options (opciones).
d. Aparecerá otra ventana. Seleccione "Ask you to specify an application" (se le pide especificar una aplicación)
y haga clic en "OK."
e. Introduzca la trayectoria de la aplicación y el nombre del archivo (p/ej. C:\Yourdir\pwrview.exe) y haga clic en
"OK." Deberá aparecer el ícono en la ventana Applications del Program Manager.
Usando la Herramienta de Análisis Oscilográfico
Funcionando con Windows, el Oscillographics Program Analysis Tool es un programa accionado por menú. Una
ventana maestra contiene ventanas para las formas de onda analógicas y para la información digital.

Abriendo un Archivo

Para abrir un archivo, debe hacerse lo siguiente:
1. Haga doble clic en el ícono de la ventana Applications
del Program Manager.
2. Haga clic en "Continue" cuando se le indique.
3. Bajo el menú File (archivo), seleccione "Load Graph
Data File" (transferir archivo de datos de gráficos).

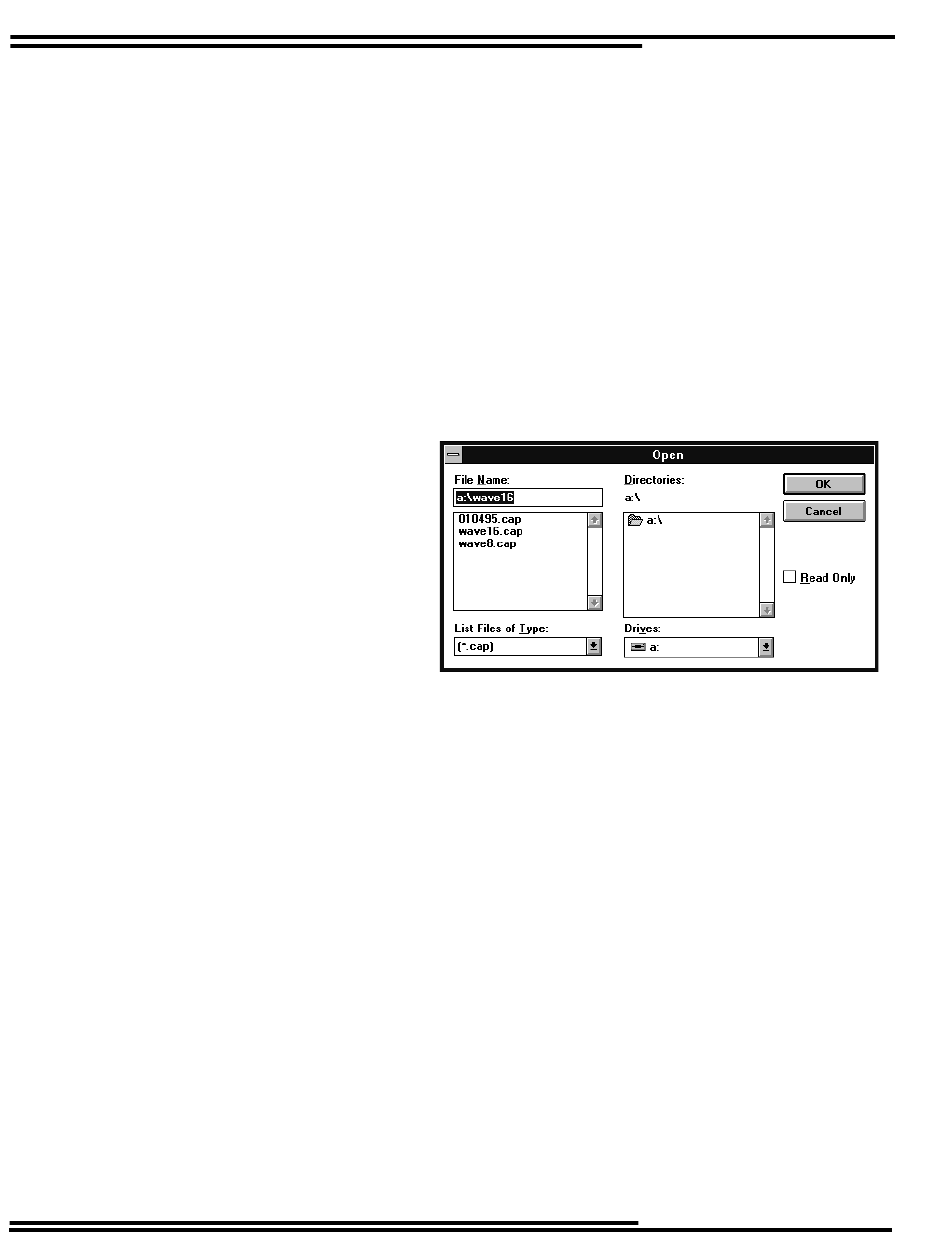

4. Aparecerá la ventana "Open" (abrir). Los archivos
POWERview Analysis Tool están listados como
archivos *.CAP, incluyendo el archivo TEST.CAP.
Haga clic en el archivo deseado y seleccione "OK"
o haga doble clic en el nombre del archivo.
El archivo será transferido y aparecerán las ventanas de las formas de onda analógicas individuales.
Ventanas de Visualización Analógica
Las ventanas de las formas de onda analógicas aparecen dentro de la ventana de Main Display. Esta ventana de
Main Display aparece a la derecha de las formas de onda analógicas y presenta el nombre del archivo, la fecha y
hora de captura de los datos en la Unidad de Protección y las ubicaciones del punto de activación y de los cursores
izquierdo y derecho.
El cursor izquierdo está al extremo izquierdo de cada ventana de forma de onda analógica y el cursor derecho está
al extremo derecho. Usted puede "arrastrar" los cursores aproximando el cursor del ratón ["mouse"] a los cursores
izquierdo o derecho. Mantenga apretado el botón izquierdo del ratón mientras arrastra el cursor izquierdo o el
derecho a la posición deseada. Suelte el botón del ratón.
Luego de mover el cursor izquierdo o derecho, el valor de tiempo para dicho cursor cambia en la ventana maestra.
Asimismo, la posición del cursor en todas las demás ventanas de forma de onda analógica ha de reflejar su movimiento
del cursor. El cursor de activación [impulso] no puede ser movido.
Para redimensionar una ventana de forma de onda analógica, mueva el ratón hasta el borde de dicha ventana.
Cuando el ratón está en la posición correcta, aparece una flecha de dos puntas. Mantenga apretado el botón
izquierdo del ratón y arrastre el borde de la ventana hasta la posición deseada. Suelte el botón del ratón.
Cada una de las ventanas de forma de onda analógica puede ser borrada. Basta con hacer clic en el botón DELETE
(borrar) en la ventana pertinente. Dicha ventana de forma de onda va a desaparecer y las demás ventanas de
formas de onda se desplazarán ocupando el espacio vacío.
10-6
Características Opcionales
