Conexión eléctrica
(1) Lea la placa de características cuidadosamente. Realice la conexión de acuerdo con el
esquema eléctrico del interior.
(2) Se ha de instalar algún tipo de interruptor capaz de desconectar todo el equipo.
(3) Conécte la conexión a tierra.
(4) Todo el conexionado eléctrico ha de realizarlo personal cualificado acorde con el
esquema eléctrico. Un conexionado erroneo podría causar fuego o descargas eléctricas.
Conexión de la alimentación eléctrica

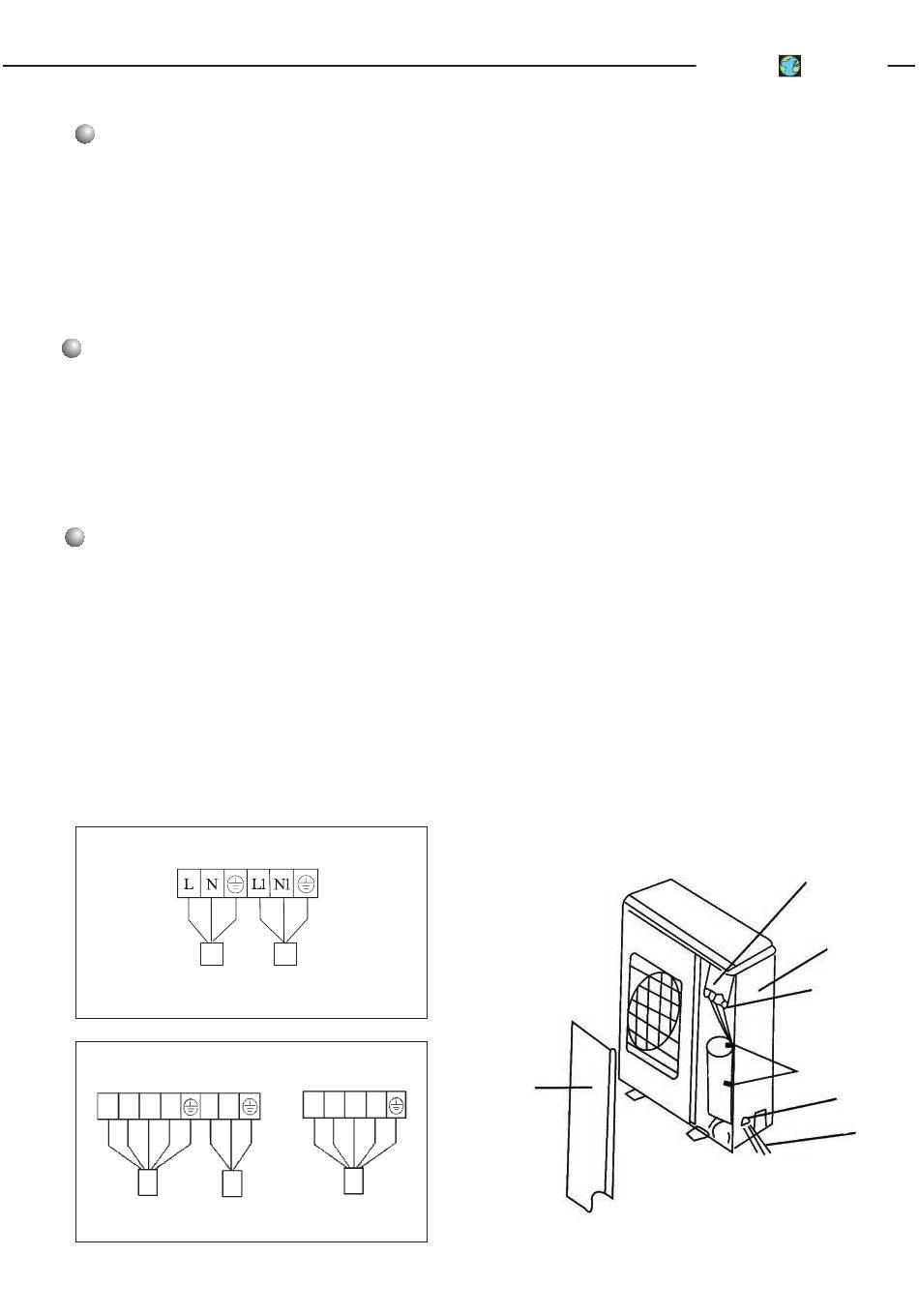

(1) Retire la chapa frontal (Fig. 11).
(2) Habilite la entrada de cables y protéjala con el protector de goma.
(3) Pase todos los cables através de este protector.
(4) Conecte la unidad exterior acorde con el esquema eléctrico.
(5) Sujete los cables con las abrazaderas y bridas.
ATENCIÓN
(1) Conecte el tierra frmemente.
(2) Conecte los cables firmemente.
(3) No fuerce los conectores.
(4) Conexión de alimentación:
*Equipos solo frío: - Conecte la manguera de 3 cables a los terminales L, N1 y tierra.
- Conecte la manguera de 5 cables a los termianles L1,L2,L3,N y tierra
*Equipos frío/calor:-Conecte la manguera de 5 cables a los terminales L1,L2,L3,N y tierra
(5) Conecte el resto de cables adecuadamente.
· No tire del cable cuando vaya a sujetarlos con las abrazaderas y bridas.
· No deje el cable demasiado suelto en la unidad exterior.
Conexión eléctrica mods. MUCS-24
Red Unidad
exterior interior
Conexión eléctrica mods. MUCS-41
L1 L2 L3 N L N
5 cables 3 cables
Red eléctrica U. Interior
Instalación
Tapa frontal
L1 L2 L3 N
5 cables
Red eléctrica
36
MUND CLIMA
Conexión
eléctrica
Tapa
lateral
Abrazadera
Bridas
de cables
Fig. 11
®
Entrada
Cables
