Honeywell JADE W7220 Manual Del Usuario

Módulo economizador JADE™
(MODELO W7220)
DESCRIPCIÓN DEL PRODUCTO
El sistema economizador JADE™ es un sistema de control
economizador expansible, que incluye un módulo
economizador W7220 (controlador) con pantalla LCD y
teclado. El W7220 puede configurarse con sensores
opcionales.
El módulo economizador W7220 puede utilizarse como un
módulo economizador independiente conectado directamente
a un termostato comercial programable de ambiente y a
sensores para brindar un control economizador de bulbo seco
del aire exterior.
El módulo Economizador W7220 puede conectarse a los
sensores opcionales Sylk Bus para control de la entalpía
simple o diferencial. El módulo Economizador W7220
proporciona electricidad y comunicaciones al Sylk Bus para
los sensores Sylk Bus.
INFORMACIÓN DEL PRODUCTO
El módulo economizador W7220 detecta automáticamente los
sensores mediante sondeo para determinar cuáles sensores
están presentes. Si un sensor pierde comunicación luego de
ser detectado, el economizador W7220 indicará en su
pantalla LCD que hay un error de falla del dispositivo.
Componentes del sistema
El sistema economizador JADE™ incluye un módulo
economizador, un sensor de aire mixto de 20 K, un actuador
para regulador, un sensor de CO
temperatura de aire exterior de 20 K o sensores Sylk bus para
medir la entalpía del aire exterior y del aire de retorno, la
temperatura y la humedad.

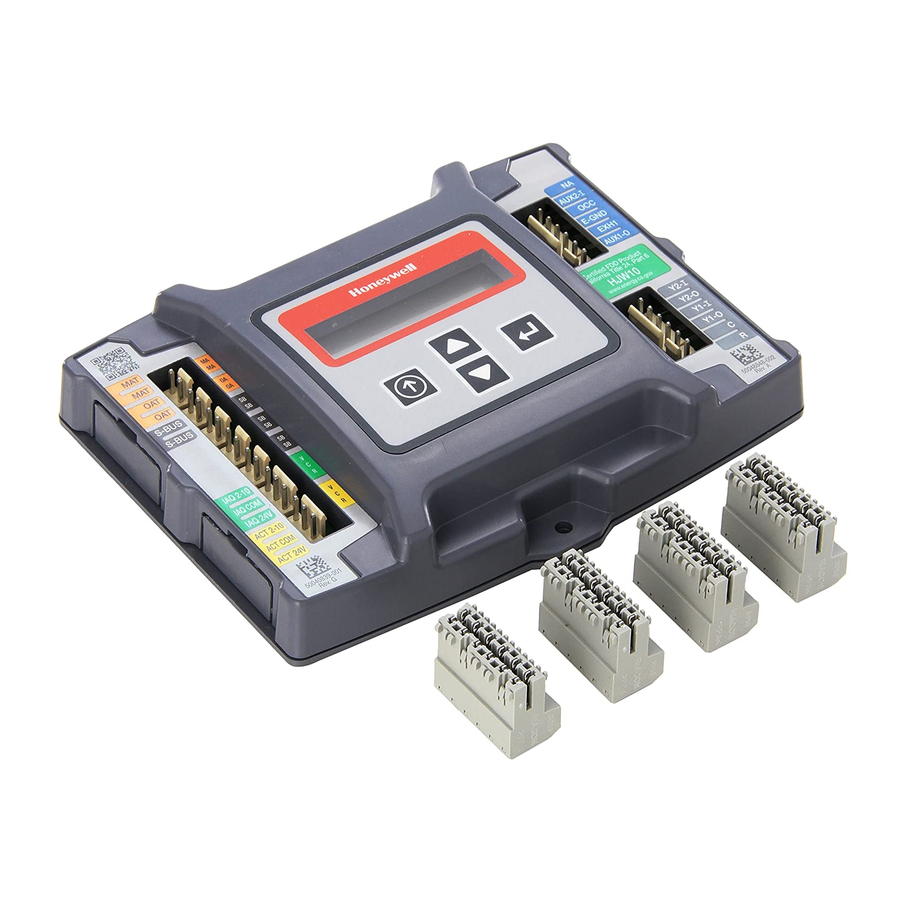

Módulo economizador
Esta es la base del sistema economizador JADE™ que
incluye la interfaz de usuario para el sistema. El módulo
economizador W7220 proporciona las entradas y salidas
básicas para facilitar el control economizador. Cuando se
utiliza con los sensores Sylk bus opcionales, el módulo
economizador proporciona una funcionalidad más avanzada
del economizador.
Sensores Sylk bus (opcionales)
El sensor Sylk bus es una combinación de sensor de
temperatura y humedad que recibe alimentación del Sylk bus
y se comunica con él. Se pueden configurar hasta tres
sensores con el módulo economizador JADE™. Consulte la
página 2 para obtener más información.
Sensor de CO (opcional)
2
Se puede agregar un sensor de CO
controlada por demanda (demand control ventilation, DCV).
DESCRIPCIÓN DEL PRODUCTO ...................................
ESPECIFICACIONES ......................................................
ANTES DE LA INSTALACIÓN .........................................
INSTALACIÓN Y CONFIGURACIÓN ...............................
MONTAJE ........................................................................
CABLEADO .....................................................................
EJEMPLOS DE APLICACIONES DE CABLEADO ..........
GENERALIDADES DE LA INTERFAZ ............................. 14
CONFIGURACIÓN Y AJUSTES ...................................... 21
VERIFICACIÓN ............................................................... 26
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS .......... 27
E4436
opcional y un sensor de
2
para ventilación
2
Contents
63-2700S-05
1
2
3
3
3
5
8
