Manual de instalación
Punto de recarga EVBox
Modelo HomeLine | 26.03.2018

Publicidad

Tabla de contenido
loading

Resumen de contenidos para EVBOX HomeLine Serie

  • Página 1 Manual de instalación Punto de recarga EVBox Modelo HomeLine | 26.03.2018...
  • Página 2: Tabla De Contenido

    Índice 1. Normas de seguridad .......................3 Transporte y almacenamiento ......................3 2. Descripción del producto ....................4 General .............................. 4 En línea - Modelo con módem ......................4 Seguridad ............................4 Controlador de Modo 3 ........................4 Funcionamiento ..........................4 Garantía ............................. 4 3.
  • Página 3: Normas De Seguridad

    Normas de seguridad PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA • Lea la información incluida con el punto de recarga para familiarizarse con sus instrucciones e indicaciones de seguridad antes de utilizarlo. • Este punto de recarga ha sido diseñado y probado conforme a la normativa internacional. •...
  • Página 4: Descripción Del Producto

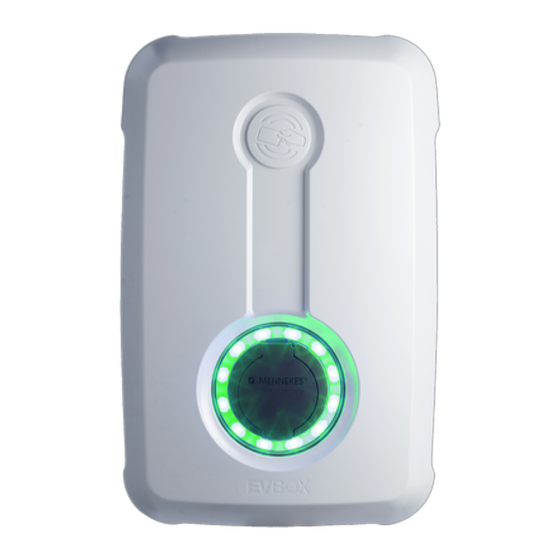

    Descripción del producto General El punto de recarga EV-Box (Figura 1) es apto para recargar todos los modelos de vehículos eléctricos de Modo 3. El punto de recarga se puede utilizar tanto en el interior como en el exterior. Se permite el uso del punto de recarga con una temperatura ambiente de entre - 25 °C y + +60°C.
  • Página 5: Control

    Control Iniciar la recarga 1. Utilice el cable de recarga para conectar el punto EV-Box a su vehículo 2. Ponga su tarjeta de recarga (tarjeta RFID) delante del lector de tarjetas. El punto reaccionará emitiendo un pitido. Esto significa que está leyendo y reconociendo su tarjeta. Es posible que el círculo LED parpadee en amarillo durante un par de segundos.
  • Página 6: Indicador Led Circular

    Indicador LED circular La toma está rodeada por una luz LED circular. Ese indicador señala el estado del dispositivo de manera que vea usted en qué modo se encuentra (véase el capítulo 7). VERDE o APAGADO VERDE intermitente AMARILLO En espera o listo Comprobando Esperando comunicación para su uso...
  • Página 7: Instalación

    Instalación Requisitos de seguridad Este artículo debe ser conectado e instalado por un técnico cualificado. El propietario o usuario es responsable de la instalación, la utilización y el mantenimiento del punto de recarga, por lo que deben cumplirse tanto las leyes relativas a la seguridad de las personas, los animales y las propiedades como las instrucciones de instalación vigentes en el país donde se utilice.
  • Página 8: Ubicación

    Ubicación Coloque el punto de recarga, siempre que sea posible, en un lugar donde no le dé directamente la luz del sol ni pueda sufrir daños procedentes del exterior. El punto de recarga se puede instalar en el poste/soporte de acero inoxidable suministrado con el aparato, introduciendo el cable de alimentación por la parte inferior del poste.
  • Página 9: Fijación Mural

    El calibre mínimo de la línea de alimentación debe ser de 4 mm . El grosor adecuado depende de la distancia entre el punto de recarga y el panel del contador. El grosor máximo del cable que se puede utilizar es de 10 mm Fijación mural •...
  • Página 10: Mantenimiento

    6. Lleve a cabo una prueba de funcionamiento de ambos conectores de acuerdo con las especificaciones del punto de recarga. Para ello, puede utilizar el dispositivo de prueba para aparatos de carga suministrado opcionalmente. 7. Ahora puede apretar los tornillos de la parte inferior de la cubierta con la llave Allen. (Consejo: utilice una llave de giro pequeña con una broca Allen de 5 mm) Mantenimiento La suciedad del exterior del punto de recarga se puede limpiar con un paño suave y húmedo.
  • Página 11: Instalación De Un Módem Externo

    Instalación de un módem externo Para que el dispositivo funcione correctamente, es fundamental disponer de una conexión GSM con el punto de recarga. Sin embargo, no siempre se puede obtener una buena conexión en espacios cerrados, como un aparcamiento cerrado o subterráneo. En este tipo de casos, se puede colocar el módem fuera del punto de recarga junto con la antena GSM/GPS y conectado con el punto de recarga.
  • Página 12: Conexión Centro/Satélite

    Conexión centro/satélite Se pueden conectar hasta 19 puntos de recarga sin módem a un punto de recarga con un módem en una conexión en centro/satélite. Esto tiene las ventajas de simplificar el control de los puntos de recarga y de que, en lugares con mala conexión GSM, únicamente hay que instalar un módem externamente.
  • Página 13: Especificaciones Técnicas

    Especificaciones técnicas Estas son las especificaciones generales del modelo HomeLine. En la página de «Descargas» de EV-Box.com encontrará todas las especificaciones técnicas. Elemento Descripción Capacidad de conexión 1 fase o 3 fases, 50 Hz, entre 2,5 – 10 mm 1 fase o 3 fases, entre 230 V y 400 V, entre 16 A y 32 A y entre 3,7 kW y Potencia de salida por conector 22 kW.
  • Página 14: Resolución De Problemas

    Resolución de problemas EV-Box recomienda encarecidamente que la instalación sea efectuada por un electricista cualificado o instalador asociado. Problema Posible causa Solución El punto de recarga no reacciona • No hay suministro energético • ¿Están encendidos el interruptor diferencial y el disyuntor del armario del contador? (comprobación del usuario) •...
  • Página 15 Problema Posible causa Solución El círculo LED sigue iluminado en • • El punto de recarga está en espera ¿Están todos los conectores bien amarillo del vehículo enchufados al vehículo y al punto • de recarga? (comprobación del El vehículo está cargado usuario) •...
  • Página 16: Declaración De Conformidad Ue

    Declaración de conformidad UE DECLARACIÓN DEL FABRICANTE (conforme al Anexo II-B de la Directiva de máquinas) EV-Box B.V., Registro en Holanda KvK 32165082_000018683428 Pedro de Medinalaan 31, 1086XP Ámsterdam, Holanda declara bajo su única responsabilidad que los siguientes productos: Artículo H116X-XXXX: Punto de recarga EV-Box, 1 fase 16 A Artículo H132X-XXXX: Punto de recarga EV-Box, 1 fase 32 A Artículo H316X-XXXX: Punto de recarga EV-Box, 3 fase 16 A Artículo H332X-XXXX: Punto de recarga EV-Box, 3 fases 32 A...
