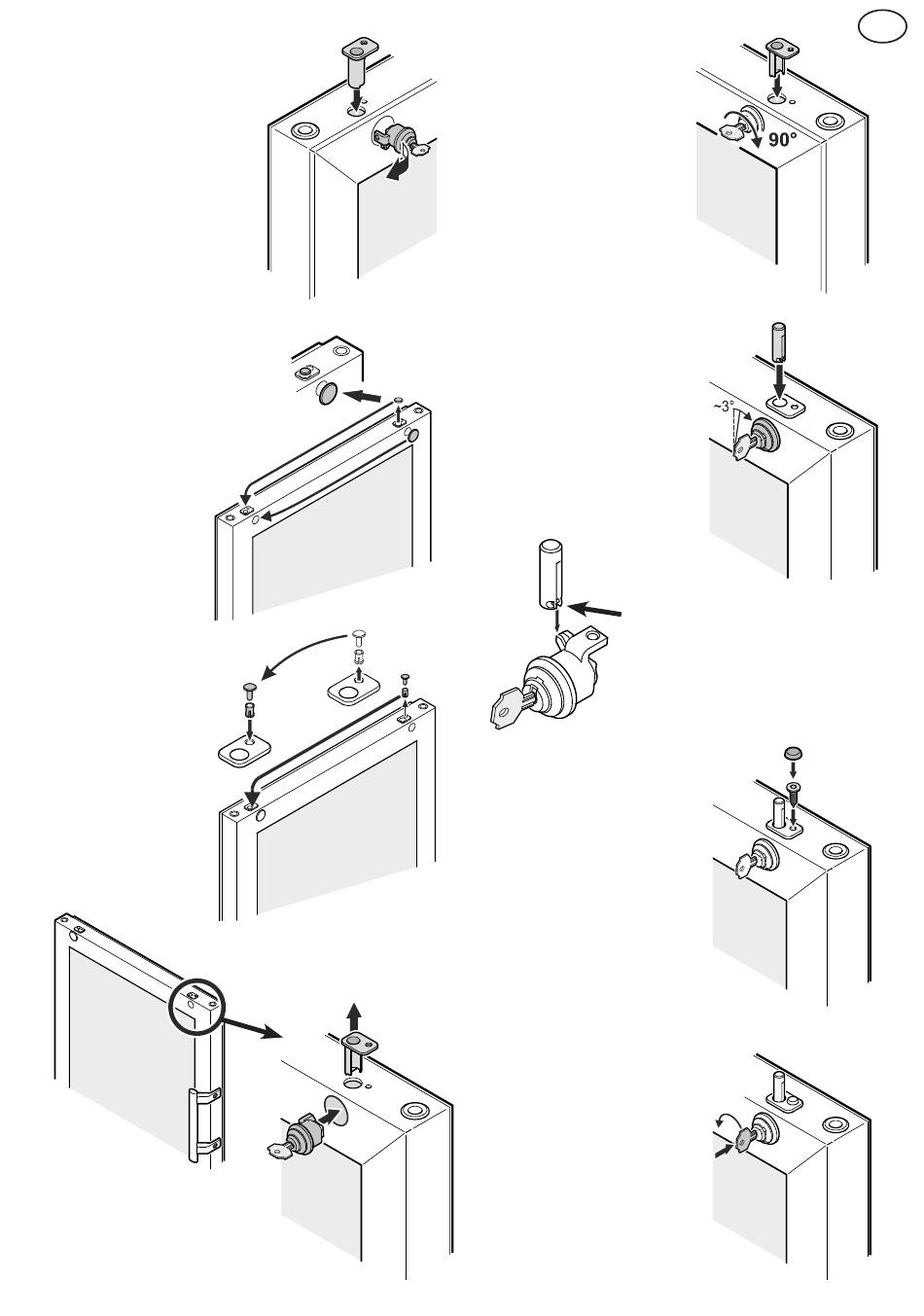

14. Schloss herausziehen.
15. Lagerbuchse wie-
der einsetzen.
16. Abdeckungen auf Ge-
genseite umsetzen.
17. Stopfen und Buch-
se umsetzen.
18. Lagerbuchse herausziehen.
19. Schloss wie in der Abbil-
dung gezeigt einsetzen.
TC 140 G / TC 256 G_3 05/2019
15
14
16
17
18
19
20. Schloss 90° im Uhr-
zeigersinn drehen.
21. Lagerbuchse wie-
der einsetzen.
22. Schloss im Uhrzeigersinn
ca. 3° weiterdrehen.
23. Bolzen einsetzen.
Hinweis zu Punkt 23
Der querliegende Stift im Bolzen muss nach
dem Einsetzen in der Nut des Schlosshakens
sitzen.
24. Schraube eindrehen und
Abdeckung aufsetzen.
25. Schlüssel hineindrücken.
Schlüssel um 90° drehen.
DE
21
20
23
22
24
25
