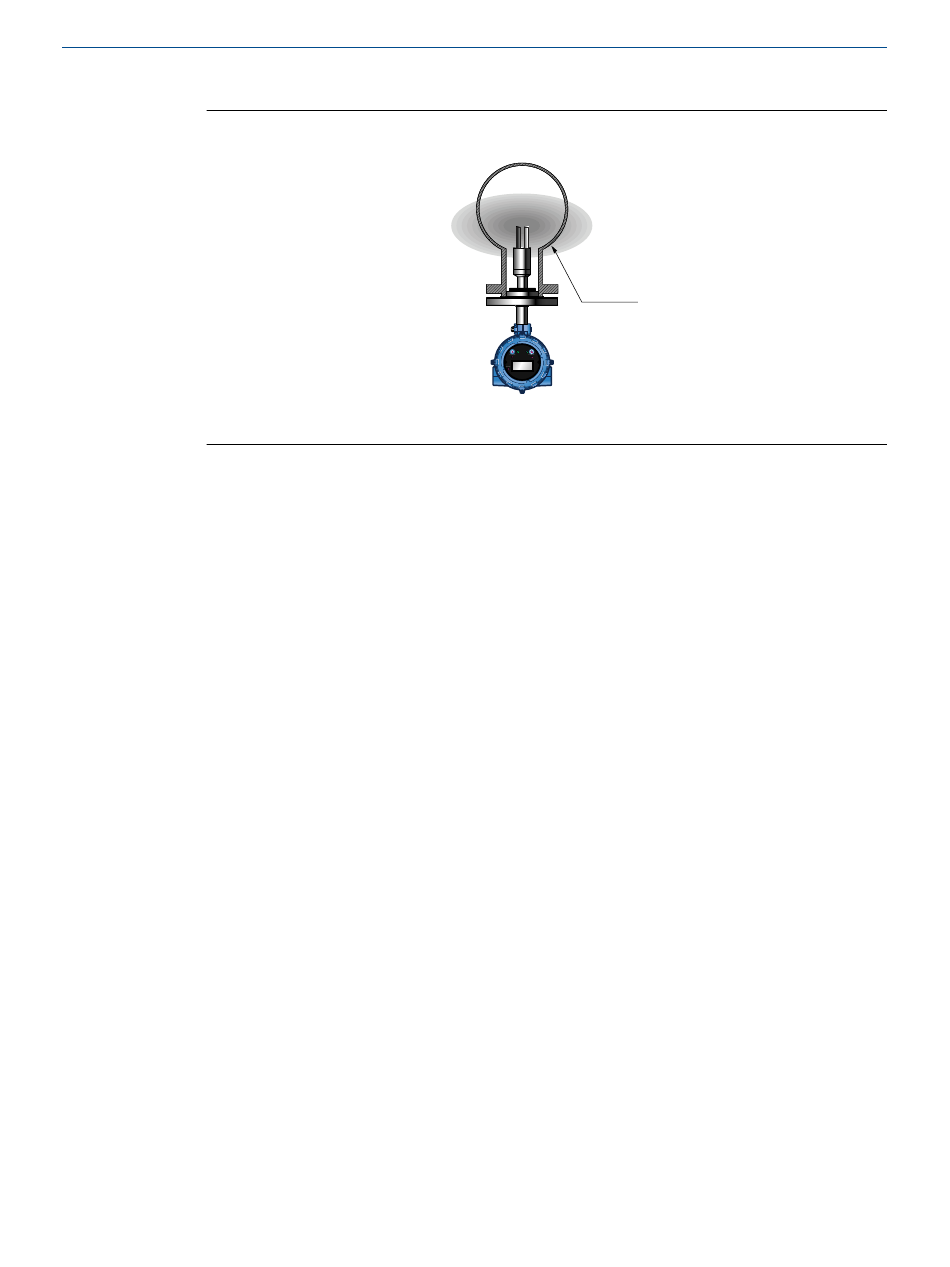

Figura 1-3: Región del límite de medición o sensibilidad (vista en planta)
A. Región sensible o efectiva
La calibración de fábrica compensa el efecto de límite. El medidor puede calibrarse para
flujo libre, o para tuberías de 2, 2,5 o 3 pulgadas. Si el medidor se instala en una tubería
que no coincide con el tamaño de calibración, la compensación no será exacta y la
medición del proceso tampoco.
Verifique que el medidor se haya calibrado para el tamaño de tubería que desea usar.
1.4.2
Caudales
Mantenga cantidades y velocidades de caudal dentro de los límites especificados para el
medidor. El caudal del fluido proporciona un caudal térmico estable en la instalación del
medidor, y el caudal influye en la autolimpieza de las puntas del medidor y la disipación de
las burbujas y contaminantes sólidos alrededor del medidor.
Si instala el medidor en una configuración de derivación (como en una cámara de paso del
caudal), puede mantener el caudal usando una caída de presión en una placa de orificio
situada en la tubería principal del proceso, una configuración con tubo Pitot o una bomba
de muestra. Si utiliza una bomba de muestra, ponga la bomba aguas arriba respecto del
medidor.
1.4.3
Gas arrastrado
El gas arrastrado, o las bolsas de gas, pueden interrumpir la medición de un fluido. Una
interrupción breve en la señal ocasionada por bolsas de gas transitorias puede corregirse
en la configuración del medidor, pero se deben evitar las interrupciones más frecuentes o
el arrastre de gas grave a fin de asegurar una medición precisa y fiable del fluido.
A fin de minimizar la posibilidad de gas arrastrado:
•
Mantenga las tuberías llenas con el fluido en todo momento.
•
Ventile todos los gases antes de la ubicación de instalación del medidor.
•
Evite las caídas de presión repentinas o los cambios de temperatura que puedan
ocasionar que escapen gases disueltos en el fluido.
