3
Cableado
3.1
Conexión del cableado de entrada y salida
Si el modelo 3300 o modelo 3500 tiene conectores tipo tornillo:
1. Enchufe los conectores de cableado en las regletas de terminales ubicadas en el panel

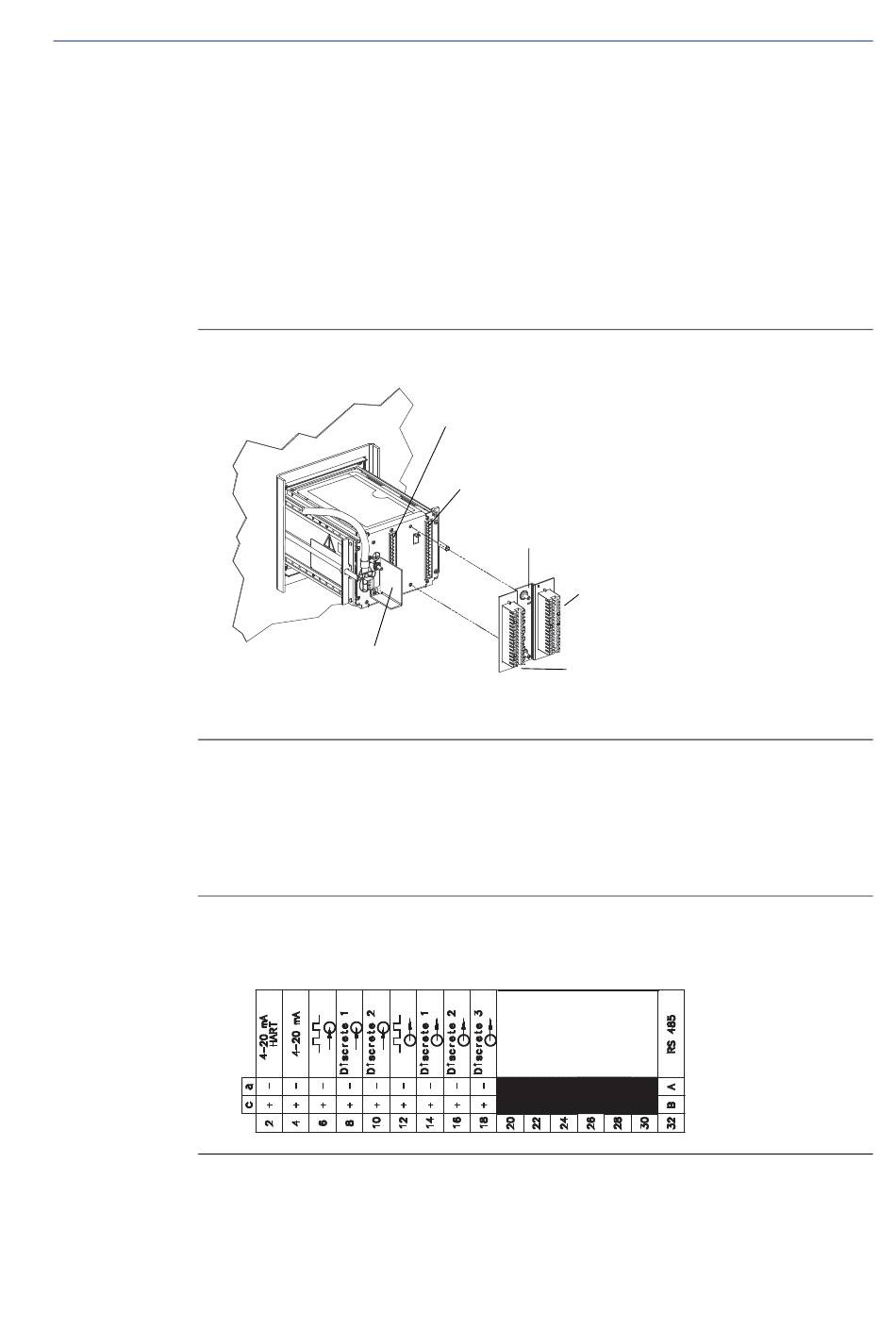

Figura 3-1: Cableado de los conectores tipo tornillo y terminales
2. Conecte el cableado de entrada y salida a los terminales adecuados en el conector de
Figura 3-2: Tarjeta de terminales de cableado de entrada/salida para los conectores
tipo tornillo
Manual de instalación
posterior del modelo 3300 o 3500. Vea la
fijar el soporte al panel posterior.
Pantalla de seguridad intrínseca
(solo modelo 3500)
cableado de entrada/salida. Consulte la tarjeta que está insertada en la funda del panel
superior (mostrada en la
Utilice cable apantallado de 0,25 a 1,5 mm
Conecte a tierra las pantallas en un solo punto.
Figura
Regleta de terminales de cableado intrínsecamente seguro del sensor
(solo modelo 3500)
Regleta de terminales de cableado no intrínsecamente
seguro de entrada/salida
Conector de
cableado doble
Conector de cableado para la regleta de
terminales de cableado de entrada/salida
Conector de cableado para la regleta
de terminales de cableado del sensor
(solo modelo 3500)
Figura
3-2), y la
Tabla
3-1.
3-1. Apriete los tornillos cautivos para
2
(24 a 16 AWG) en par trenzado.
Cableado
13
