Selección De Ubicaciones
El CEV puede ser montado aislado o instalado en un
mostrador frontal o posterior. Coloque el CEV en un
lugar quecumpla los siguientes requisitos: El CEV es
sólo para el uso interno y NO debe ser situado en un
área donde sepueda usar un chorro de agua o cualquier
rociador de alta presión similar.
1. El CEV debe ser instalado cerca de una
salidaeléctrica correctamente puesta a tierra con
requisitoseléctricos apropiados fundidas a amperaje
apropiadoo circuito unidos por un cortacircuito de
HACRequivalente con ELCB (GGFCI). CONSULTE
LAPLACA DEL FABRICANTE DE LA UNIDAD
PARADETERMINAR EL VOLTAJE DE
OPERACIÓNREQUERIDO. EL CICLAJE Y EL
AMPERAJEMÍNIMOS DEL CIRCUITO DEL CEV.
Ningún otroequipo eléctrico deberá conectarse a
este circuito.TODO EL ALAMBRADO ELÉCTRICO
DEBEAJUSTARSE A LOS CÓDIGOS
NACIONALES YLOCALES. DEBE SER
ACCESIBLE PARADESUNIÓN. EL ENCHUFE
PRINCIPAL DEBERAESTAR ACCESIBLE PARA
SU DESCONEXIÓN.
2. Un mínimo de 15 pulgadas de espacio libre
deberámantenerse por encima del CEV hasta la
obstrucciónmás cercana (estante, armario, techo,
etc.) y 4pulgadas de espacio libre entre la parte
posteriordel CEV y la pared así como 12 pulgadas a
cadalado con respecto a la pared. El CEV tiene una
salidade aire superior y deberá permanecer libre
decualquier tipo de objeto. No coloque nada
encimadel CEV. La parrilla posterior del CEV deberá
noestar obstruida para permitir que el aire entre a
lacampana. Esto permitirá también el acceso al
filtrodel condensador para su limpieza.
3. Si se va a usar un drenaje permanente coloque
elCEV cerca del mismo a fin de dirigir la
mangueradel depósito de drenaje al drenaje
permanente. Lamanguera de aliviadero del tanque
de agua penetraen el depósito de drenaje.
CÓMO COLOCAR LA UNIDAD EN LA POSICIÓN DE
FUNCIONAMIENTO
El CEV se deberá nivelar horizontalmente de derecha
aizquierda y del frente hacia atrás. Las líneas de
suministrode entrada del CEV, el cable de alimentación,
y la mangueradel dispositivo de desagüe deberán estar
dirigidos haciaafuera del agujero de acceso trasero de la
base del CEV, oa través del orificio en la superficie del
mostrador, debajode la Unidad del CEV. Proceda a
realizar la instalacióncorrespondiente. Dos soportes de
tubería de plástico seencuentran montadas por debajo
2-4
del CEV para sostenerlas tuberías en su lugar. La
cobertura trasera de accesopuede ser retirada,
cambiada e instalada para proporcionarun refuerzo a fin
de prevenir que el CEV sea empujado deplano contra la
pared.
Montaje Aislado

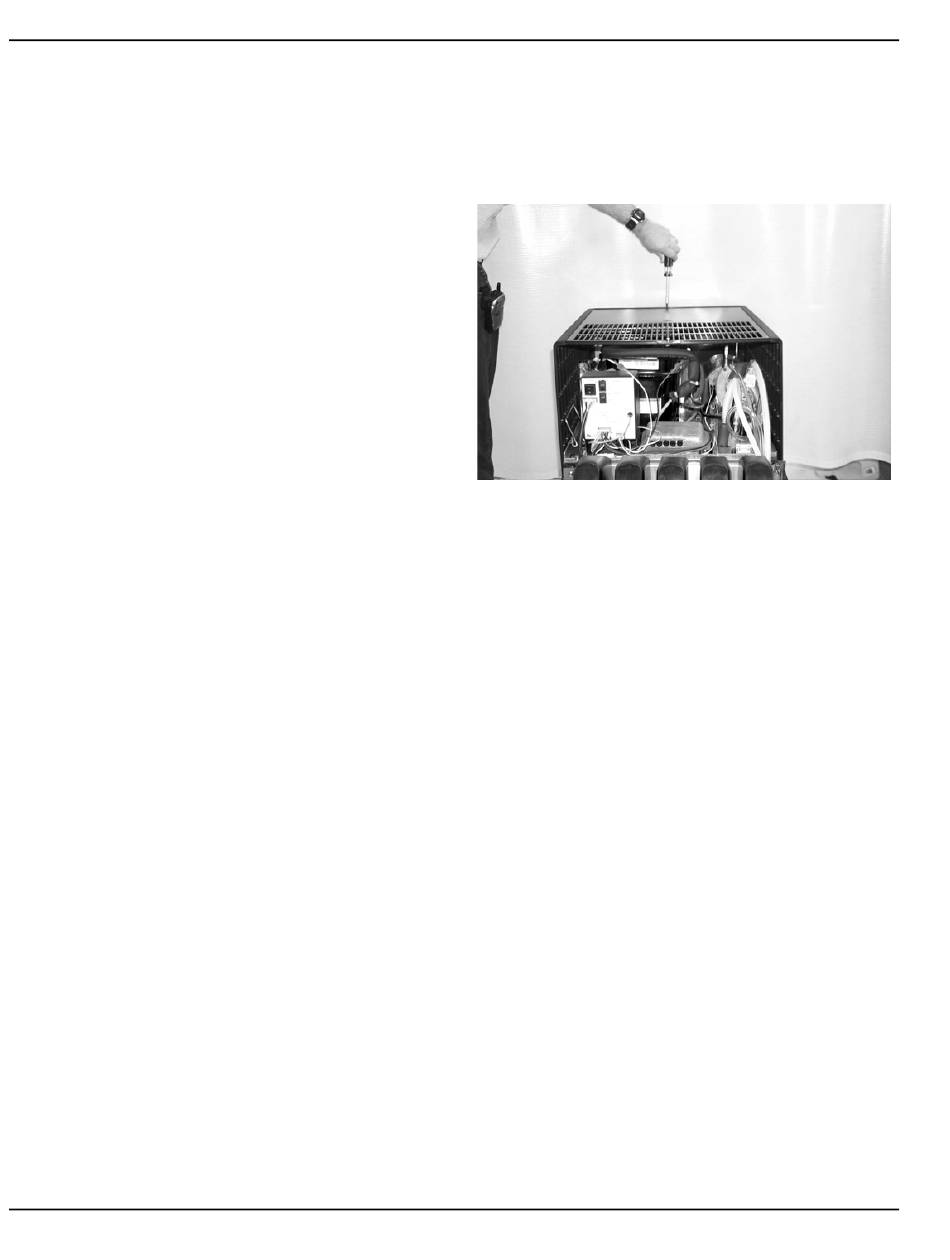

ARRIBA: Cómo retirar la tapa
Coloque el CEV en la ubicación en la parte superior
delmostrador a ras con el borde del mostrador. Marque
lalínea central del eje del CEV en el borde de la parte
supe-rior del mostrador, después mueva el CEV a un
lado.Comenzando por la marca de la línea central en el
bordede la tapa superior del mostrador, mida doce
pulgadas haciaatrás para colocar un orificio de al menos
cuatro pulgadasque se cortará en la parte superior del
mostrador. Corte almenos un orificio de cuatro pulgadas
en la parte superiordel mostrador, donde está indicado.
Coloque el CEV enposición sobre el orificio. Haga pasar
hacia abajo las líneasde entrada de suministro, el
cordón de alimentación, eltubo de drenaje del tanque
carbonatador y la manguera dela bandeja de drenaje a
través del orificio en la parte supe-rior del mostrador.
Instale en el orificio de acceso posteriorde la base el
enchufe de salida de línea, el cual se suministracon el
CEV. El área alrededor de las líneas de suministrode
entrada que se encuentra en el orificio
rebordeado,detrás del panel frontal de acceso, tiene que
estar cerraday sellada.
Montaje En Mostrador
Coloque el CEV en una ubicación sobre la parte
superior del mostrador. Coloque las líneas de entrada
de suministro,el cordón de alimentación, el tubo de
drenaje del tanque carbonatador y la manguera de la
bandeja de drenaje apartir del orificio de acceso
posterior en la base. Tiene que estar cerrada y sellada el
área alrededor de las líneas dealimentación de entrada
en el orificio con rebordes, detrás del panel frontal de
acceso.
