Manual de aplicaciones
Aplicaciones básicas
General
En este capítulo, se observan y describen las aplicaciones básicas del IED REB670.
Para estas aplicaciones, por lo general, se utiliza la versión trifásica del IED, con dos
zonas diferenciales y cuatro (o hasta ocho) entradas trifásicas de TC.
Aplicación en esquina en malla y en conexión en T
La función diferencial general REB670 es adecuada para su aplicación en
disposiciones de esquina en malla. Las esquinas en malla pueden tener cuatro o
incluso hasta seis entradas de TC y básicamente son disposiciones simples con una
barra. Se producirá una aplicación similar si se requiere una protección en T para un
interruptor y medio o disposiciones de barras en anillo.
IEC11000237-1-en.vsd
IEC11000237 V1 ES

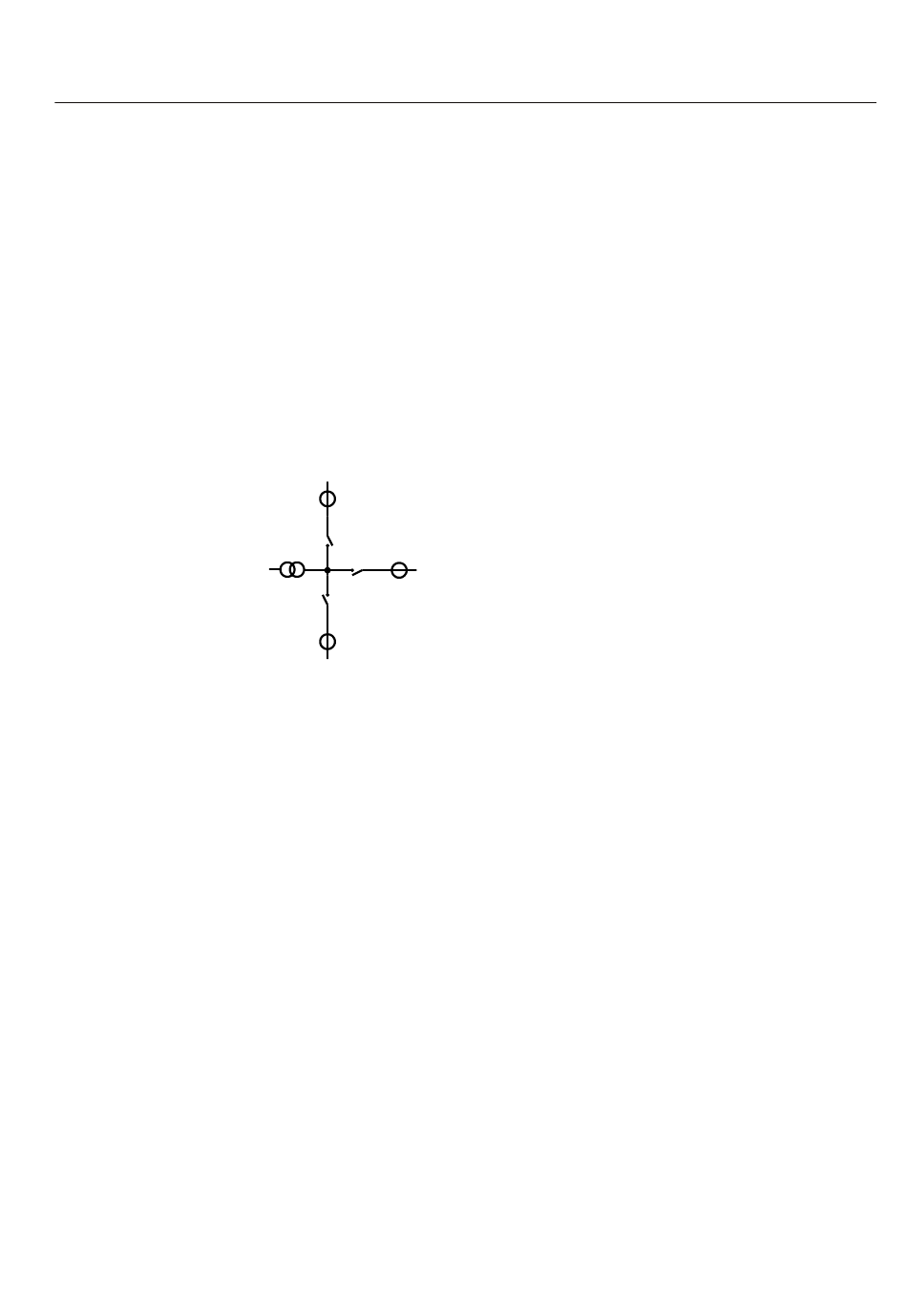

Figura 39: Ejemplo de aplicación de REB670 en una conexión en T
Aplicaciones de la protección de barra
General
La protección de barra es un dispositivo que protege las barras contra cortocircuitos y
faltas a tierra. En los comienzos de las redes eléctricas, no se utilizaba un dispositivo
de protección aparte para las barras. Las protecciones del extremo remoto de la línea
se utilizaban como protección principal contra las faltas de barra. Con el aumento de
la potencia de los cortocircuitos en la red, se deben instalar IED diferenciales aparte
para la protección de barra, a fin de limitar el daño causado por las corrientes de falta
primarias. Al mismo tiempo, también es obligatorio asegurar la estabilidad de la red,
puesto que el disparo retardado para las faltas de barra también puede provocar
inestabilidad, el deslizamiento de polos en los generadores cercanos o, incluso, la
caída total del sistema.
Para las aplicaciones de la protección de zona de barra, es sumamente importante
contar con una buena seguridad, ya que el funcionamiento no deseado puede tener
graves consecuencias. Desde el punto de vista operativo, el funcionamiento no
deseado del IED diferencial de protección de barra tiene un efecto similar al de las
