Montaje
6.6

Montar la parte lateral, sin estructura autoportante (opcional)

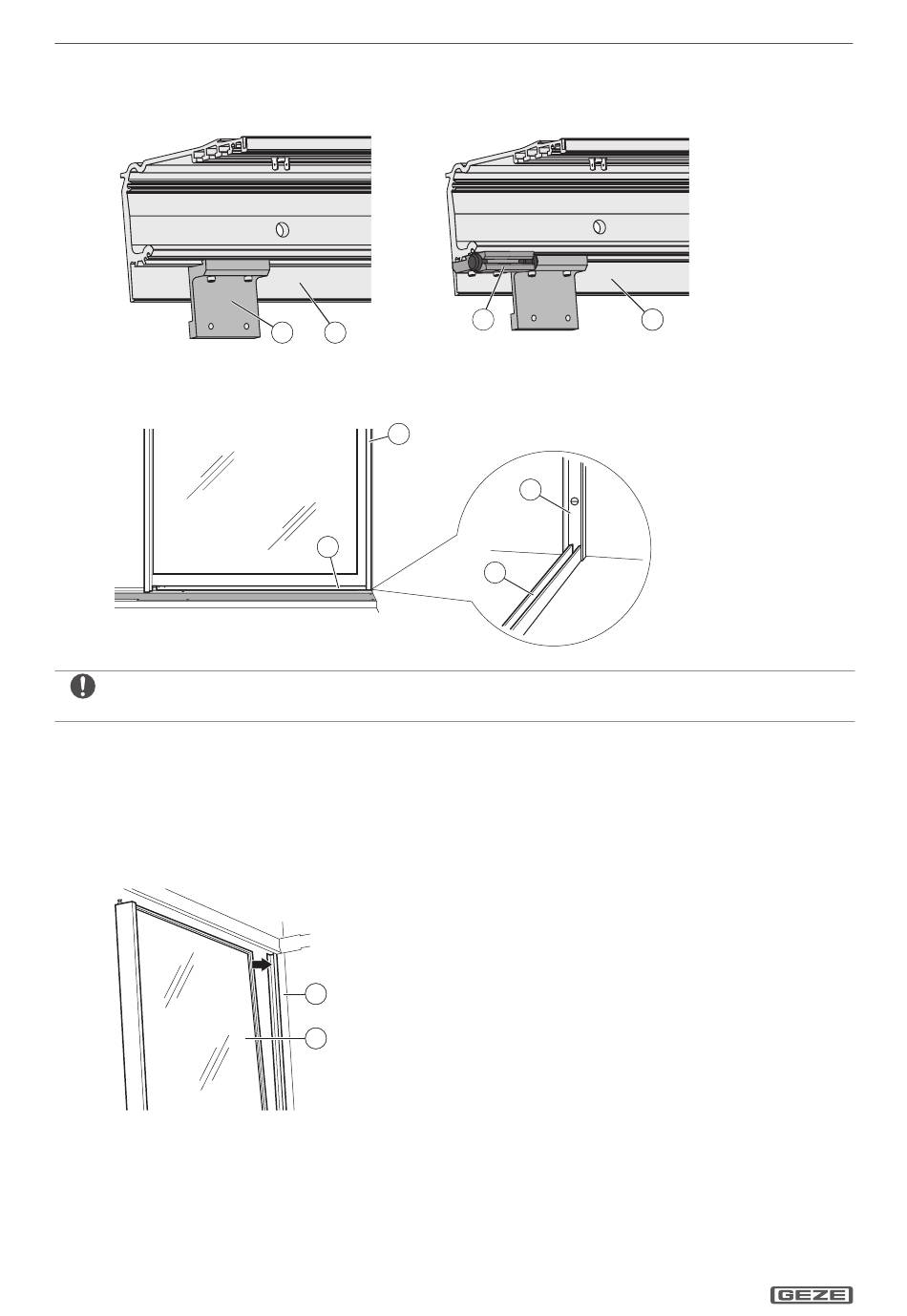

Encajar la escuadra soporte (1) en el carril de rodadura (2) y ponerla en posición previa.
X
Encajar el tope (3) en el carril de rodadura y ponerlo en posición previa.
X
Las guías de suelo (5) deben entrar en los perfiles de pared (4)
Véase instrucciones de montaje de parte lateral.
X
Encajar (acortar) el perfil de pared entre el suelo y la placa lateral .
X
Montaje del perfil de pared y de suelo:
Distribuir simétricamente 3 agujeros avellanados en cada perfil de pared (4).
X
Distribuir simétricamente 2-3 agujeros avellanados en cada guía de suelo (5).
X
Poner los perfiles de pared (4) en la pared y colocar en el suelo.
X
Alinear los perfiles de pared (4) verticalmente con nivel de burbuja.
X
Fijar los perfiles de pared (4) con tornillos avellanados en la pared.
X
Alinear las guías de suelo (5) y fijarlas al suelo.
X
Colocar la parte lateral premontada (6) inclinada sobre la guía de suelo (5) y alinearla perpendicularmente
X
hasta que quede en las escuadras del soporte del accionamiento.
14
1 1 1 2
1 4
1 5
1 1 1 4
1 1 1 6
Powerdrive PL / Powerdrive PL-FR
