El generador Panda

A. El generador Panda
A.1 Descripción del generador

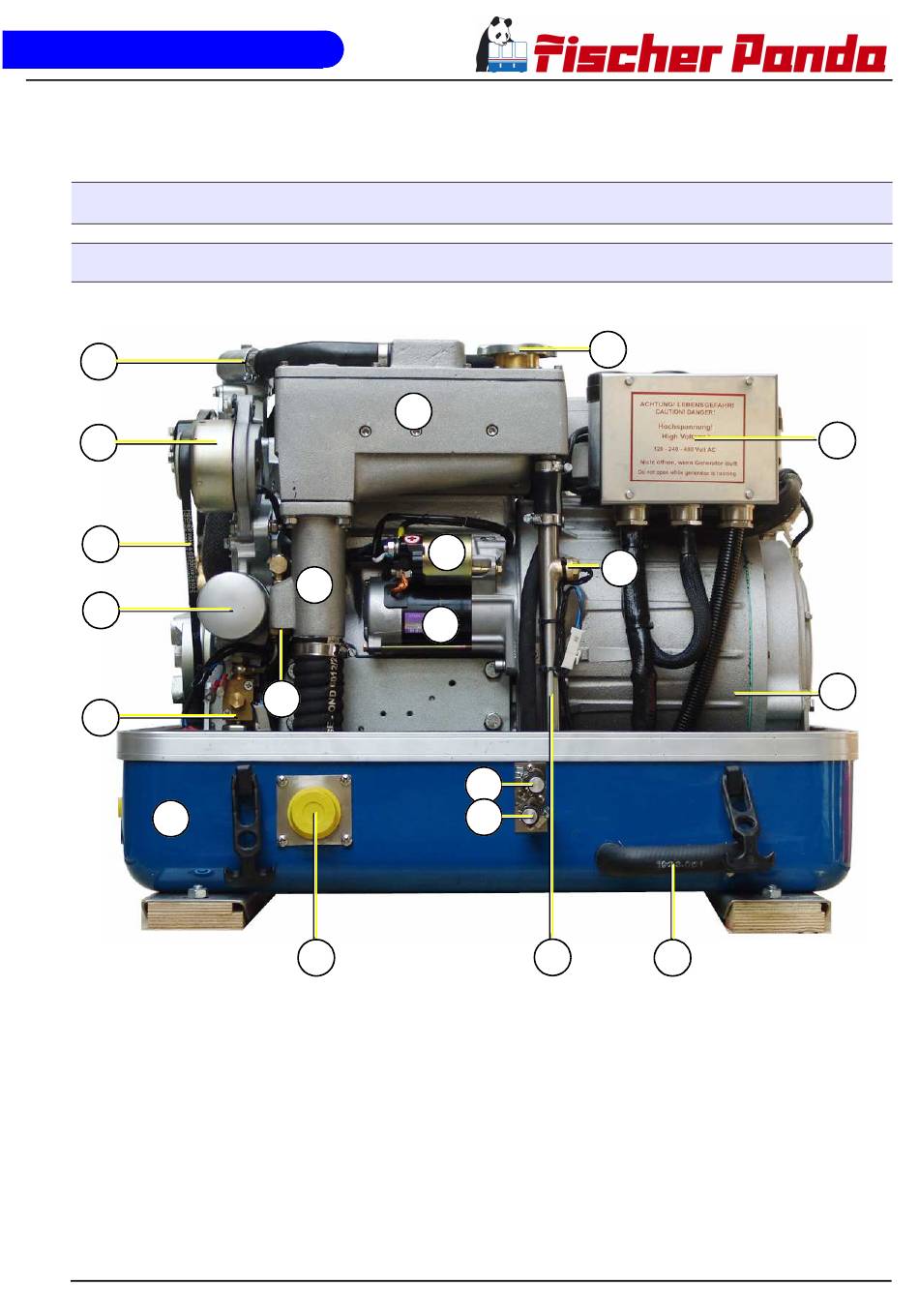

A.1.1 Vista lateral derecha
01
02
03
04
05
06
01. Tapa del termostato
02. Alternador de 12 voltios CC
03. Correa en V para alternador de CC y bomba de agua
refrigerante
04. Filtro de aceite del motor
05. Sensor de presión de aceite
06. Cubierta insonorizante: parte de la base
07. Termocontacto del escape
08. Salida de escape
09. Conexión de escape
3.9.09
10
11
09
12
07
08
Panda_12mini_PMS_Digital_spa_Operation manual.R01 - Capítulo A: El generador Panda
20
16
13
14
15
10. Codo de escape refrigerado por agua
11. Interruptor del solenoide del motor de arranque
12. Motor de arranque
11. Entrada al depósito de expansión de agua refrigerante
externa
11. Retorno desde el depósito de expansión de agua
refrigerante externa
15. Tubería de retorno de agua dulce
16. Termocontacto de salida de agua dulce
17. Conexión de la válvula de ventilación externa
19
18
17
Página 15
