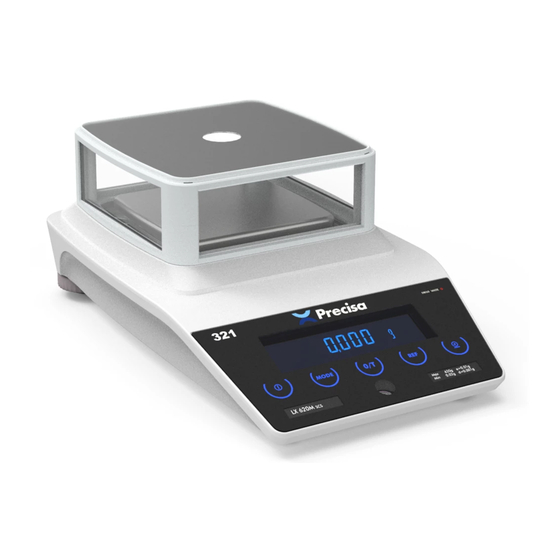

- Página 1 S W I S S M A D E Precisa Gravimetrics AG Kurzanleitung / Brief instructions / Courte notice d‘utilisation / Instrucciones breves...
-
Página 2: Customer Service
No part of these operating instructions may be repro- duced, edited, copied or distributed in any form either through photocopying, microfi che, reprinting or any other method, and in particular via any electronic means, without written permission. © Precisa Gravimetrics AG, 8953 Dietikon, Switzerland, 2011. -
Página 3: Tabla De Contenido
Series 321 Inhaltsverzeichnis Einleitung ......6 Tastenmenüs ....16 Tara-Menü ......16 Sicherheitshinweise ..6 7.1.1 Waage tarieren........16 7.1.2 Weitere Funktionen ......16 Technische Daten ... 7 Mode-Menü ......17 7.2.1 Wechseln in ein aktiviertes Arbeits- Inbetriebnahme ....8 programm oder wieder in den Wäge- Standortwahl ...... - Página 4 Series 321 GEFAHR Warnung vor einer möglichen Gefahr, welche zum Tod oder zu schweren Körperverletzungen führen kann. DANGER Warning of a possible danger which can lead to death or serious physical injuries. DANGER Avertissement d‘un danger possible qui peut entraîner la mort ou de graves blessures. PELIGRO Advertencia ante un posible peligro que puede provocar la muerte o lesiones personales graves.
- Página 5 Series 321 Max 220g e= 0.001g LX 220A Min 0.01g d= 0.0001g KA321_012 KA321_001 KA321_014...
-
Página 6: Einleitung
Series 321 Einleitung Es gibt verschiedene Modelle der Serie 321. In dieser Kurzanleitung wird die Waage mit Windschutz beschrie- ben. Wenn Sie ein weniger komplexes Modell vorliegen haben, sind die Beschreibungen zu nicht vorhandenen Elementen auszulassen. Diese Kurzanleitung dient als erste Übersicht und ist ein Auszug aus der original Betriebsanleitung. Die Kurzanlei- tung muss am Arbeitsplatz jederzeit verfügbar sein. -
Página 7: Technische Daten
Series 321 Technische Daten Gehäusemasse B x T x H für: - Ablesbarkeit 0.1 mg 228 x 381 x 342 mm - Ablesbarkeit 1 mg 228 x 381 x 124 mm - Ablesbarkeit > 1 mg 228 x 381 x 90 mm Nettogewicht: - Ablesbarkeit 0.1 mg 6.6 kg - Ablesbarkeit 1 mg... -
Página 8: Inbetriebnahme
Series 321 Inbetriebnahme Standortwahl – Erschütterungs- und vibrationsarme horizontale Unterlage – Keine direkte Sonnenbestrahlung – Keine Zugluft – Umgebungstemperatur: 5 °C - 40 °C – Relative Luftfeuchtigkeit (nicht kondensierend): 25 % - 85 % Auspacken der Waage HINWEIS Bewahren Sie die Originalverpackung auf, um bei einem Versand oder Transport der Waage Transportschäden zu vermeiden und um die Waage bei einer längeren Ausserbetriebnahme optimal lagern zu können. -
Página 9: Zusammenbau Der Waage
Series 321 Zusammenbau der Waage VORSICHT Stellen Sie vor dem Anschliessen des Gerätes an das Stromnetz sicher, dass die auf dem Gerät und dem Netzad- apter angegebene Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Drücken Sie dann während des Aufstartens, bis nach etwa 3 Sekunden ein Signalton erklingt, keine Taste! •... -
Página 10: Unterfl Urwägung
Series 321 Unterfl urwägung Für Gegenstände die aufgrund von Grösse oder Form nicht in oder auf die Waage gelegt werden können. • Entfernen Sie die Schraube (14) auf der Unterseite der Waage. • Stellen Sie die Waage über eine Öffnung. •... -
Página 11: Nivellierung Der Waage
Series 321 Nivellierung der Waage • Stellen Sie die beiden drehbaren Stellfüsse (6) so ein, dass die Luftblase in der Libelle (5) unterhalb der Tasten auf dem Bedienfeld (3) exakt im Zentrum der Sichtglas-Markierung liegt. Max 220g e= 0.001g LX 220A Min 0.01g d= 0.0001g KA321_013 Falsch... -
Página 12: Tastenfunktionen
Series 321 Tastenfunktionen Taste Bezeichnung Funktion Positionsindex ON/OFF Ein-/Ausschalten der Waage MODE Menü oder Wechseln in ein Arbeitsprogramm bzw. Wechseln zum normalen Wägen Tara-Funktionen und Kalibrierfunktion und weitere Funktionen auslösen Auslösen einer Funktion entsprechend dem momentan aktiven Arbeitsprogramm PRINT Druckfunktionen auslösen und Zurück-Taste im Menü... -
Página 13: Übersicht Der Menüs
Series 321 Übersicht der Menüs HINWEIS Bei aktivierter Benutzerführung sind diejenigen Tasten, die im Moment eine Funktion haben bzw. verwendet werden können hinterleuchtet. Menüsteuerung Bewegen in den Menüebenen: Taste Drückdauer Funktion In ein Untermenü wechseln bzw. eine Eingabe starten kurz Im jeweiligen Menü... -
Página 14: Konfi Gurationsmenü
SET DATUM UND ZEIT Datum und Uhrzeit PASSWORT Passwortschutz für die Menüdefi nitionen DIEBSTAHLCODE Aktivierung/Deaktivierung und Veränderung des Anti-Diebstahl-Codes Einstellen des Tastentons, Benutzerführung, Tastenempfi ndlichkeit SET TASTATUR SPRACHE Sprache auswählen Tab. 6.2 Inhalt des Precisa BUS ein oder ausschalten Konfi gurationsmenüs... -
Página 15: Applikationsmenü
Series 321 Applikationsmenü • Prüfen Sie, ob die Waage eingeschaltet ist. • Drücken Sie die -Taste lange: Menüpunkte Funktion SET APP. EINHEITEN Arbeitsprogramm auswählen SETUP APPLIKATION Parameter für das unter «APPLIKATION» gewählte Arbeitsprogramm spezifi zieren SET STATISTIK Statistik- und Speicherfunktionen Nominalgewicht und Grenzwerte für Vergleichswägungen defi... -
Página 16: Tastenmenüs
Series 321 Tastenmenüs Tara-Menü 7.1.1 Waage tarieren • Drücken Sie die -Taste kurz. → Die Waage wird tariert. 7.1.2 Weitere Funktionen • Drücken Sie die -Taste so lange, bis Sie bei der gewünschten Funktion angekommen sind: Menüpunkte Funktion Tab. 7.1.2 Inhalt des KALIBRIERUNG Die Waage startet den Kalibriervorgang. -
Página 17: Mode-Menü
Series 321 Mode-Menü 7.2.1 Wechseln in ein aktiviertes Arbeitsprogramm oder wieder in den Wäge-Mode • Drücken Sie die -Taste kurz. → Die Waage wechselt in das zuletzt aktivierte Arbeitsprogramm. Dies wirkt wie eine Umschaltung. 7.2.2 Weitere Funktionen • Drücken Sie die -Taste so lange, bis Sie bei der gewünschten Funktion angekommen sind: Menüpunkte Funktion... -
Página 18: Print-Menü
Series 321 Print-Menü 7.3.1 Einzelwert/Protokoll drucken • Drücken Sie die -Taste kurz. → Der Einzelwert bzw. das Protokoll wird ausgedruckt. 7.3.2 Weitere Funktionen • Drücken Sie die -Taste so lange, bis Sie bei der gewünschten Funktion angekommen sind: Menüpunkte Funktion Produktezähler auf 1 zurücksetzen RESET PROD. - Página 19 Series 321 Table of contents Introduction ....20 Key menus ..... 30 Tare menu ......30 Safety precautions ..20 7.1.1 Taring the balance......30 7.1.2 Other functions ........30 Technical data ....21 Mode menu ......31 7.2.1 Switch to an activated application or Starting up .....
-
Página 20: Introduction
Series 321 Introduction There are various models in the 321 Series. These brief instructions describe the balance with windshield. If you are using a less complex model, the descriptions of elements that are not included can be skipped. These brief instructions are intended as an initial overview and are an extract from the original operating instruc- tions. -
Página 21: Technical Data
Series 321 Technical data Casing dimensions W x D x H for: - Readability 0.1 mg 228 x 381 x 342 mm - Readability 1 mg 228 x 381 x 124 mm - Readability > 1 mg 228 x 381 x 90 mm Net weight: - Readability 0.1 mg 6.6 kg... -
Página 22: Starting Up
Series 321 Starting up Choice of a suitable location – Solid, fi rm and low-vibration, horizontal base – No direct sunlight – No draughts – Ambient temperature: 5 °C - 40 °C – Relative humidity (non-condensing): 25 % - 85 % Unpacking the balance NOTE Retain the original packaging in order to avoid damaging the balance during shipping or transport and to enable... -
Página 23: Assembling The Balance
Series 321 Assembling the balance CAUTION Before connecting the device to the mains, be sure that the operating voltage stated on the device and on the power adaptor agrees with the local mains voltage. Do not touch any key during the following start-up sequence until after about 3 seconds an acoustic signal sounds. -
Página 24: Under-FL Oor Weighing
Series 321 Under-fl oor weighing For weighing objects which, because of their size or shape, cannot be put in or on the balance. • Remove the screw (14) on the underside of the balance. • Place the balance over an opening. •... -
Página 25: Levelling The Balance
Series 321 Levelling the balance • Adjust the two adjustable feet (6) so that the air bubble in the level control (5) below the buttons on the control panel (3) lies precisely in the centre of the sight glass marking. Max 220g e= 0.001g LX 220A... -
Página 26: Key Functions
Series 321 Key functions Designation Function Position index ON/OFF Switches the balance on/off MODE Menu or change to an application / change to normal weighing Activates the tare functions and calibra- tion function and other functions Activates a function that corresponds to the application currently in use PRINT Activates printing functions and the Back... -
Página 27: Overview Of Menus
Series 321 Overview of menus NOTE With user guidance activated, the keys that currently have a function or can be used backlit. Menu control Navigating through menu levels: Press duration Function Switch to a sub-menu or start an input short Switch to another menu item in the same menu long Tab. -
Página 28: Confi Guration Menu
Password protection for menu defi nitions THEFTCODE Activating / deactivating and changing the anti-theft code Keypad sound, user guidance, sensitivity SET KEYBOARD LANGUAGE Selecting the language Tab. 6.2 Contents of the Enable or disable the Precisa BUS confi guration menu... -
Página 29: Application Menu
Series 321 Application menu • Check that the balance is switched on. • Press the key with a long press: Menu items Function SET APP. UNITS Select an application SETUP APPLICATION Specify the parameters for the application selected under "APPLICATION" SET STATISTICS Statistics and storage functions Defi... -
Página 30: Key Menus
Series 321 Key menus Tare menu 7.1.1 Taring the balance • Press the key with a short press: → The balance is tared. 7.1.2 Other functions • Press the key until you reach the required function: Menu items Function Tab. 7.1.2 Contents of the CALIBRATION The balance begins the calibration process. -
Página 31: Mode Menu
Series 321 Mode menu 7.2.1 Switch to an activated application or back to weighing mode • Press the key with a short press: → The balance switches to the last application activated. This acts like a switchover. 7.2.2 Other functions •... -
Página 32: Print Menu
Series 321 Print menu 7.3.1 Print individual value / report • Press the key with a short press: → The individual value or report is printed out. 7.3.2 Other functions • Press the key until you reach the required function: Menu items Function Reset the product counter to 1... - Página 33 Series 321 Sommaire Introduction ....34 Touches de menu..44 Menu « Tare » ......44 Consignes de sécurité .. 34 7.1.1 Calibrer la balance ......44 7.1.2 Autres fonctions .........44 Caractéristiques Menu « Mode » ....... 45 techniques ..... 35 7.2.1 Passer dans un programme de travail activé...
-
Página 34: Introduction
Series 321 Introduction La série 321 regroupe différents modèles. Cette courte notice d'utilisation décrit la balance avec paravent. Si votre modèle est moins complexe, veuillez ignorer les descriptions des éléments inexistants. Cette courte notice d'utilisation est destinée à vous donner une première vue d'ensemble de votre appareil ; c'est un extrait de la notice d'utilisation originale. -
Página 35: Caractéristiques Techniques
Series 321 Caractéristiques techniques Cotes du corps L x P x H pour : - Précision de lecture 0,1 mg 228 x 381 x 342 mm - Précision de lecture 1 mg 228 x 381 x 124 mm - Précision de lecture > 1 mg 228 x 381 x 90 mm Poids net : - Précision de lecture 0,1 mg... -
Página 36: Mise En Service
Series 321 Mise en service Choix de l'emplacement – Plan horizontal dépourvu de chocs et de vibrations – Absence d'ensoleillement direct – Absence de courant d'air – Température ambiante : de 5 °C à 40 °C – Hygrométrie relative (sans condensation) : 25 % - 85 % Déballage de la balance REMARQUE Conservez l'emballage original de la balance afi... -
Página 37: Assemblage De La Balance
Series 321 Assemblage de la balance ATTENTION Avant de connecter l'instrument au secteur, assurez-vous que la tension d'alimentation du secteur correspond aux tensions soit du bloc d'alimentation soit de l'instrument. Ensuite n'appuyez aucune touche pendant le démar- rage, jusqu'à ce que ne retentit un bip après environ 3 secondes. •... -
Página 38: Pesée Par En-Dessous
Series 321 Pesée par en-dessous Pour peser des objets qui ne peuvent pas être posés sur la balance en raison de leur taille ou de leur forme. • Déviser la vis (14) se trouvant sur la partie inférieure de la balance. •... -
Página 39: Mise À Niveau De La Balance
Series 321 Mise à niveau de la balance • Tournez les deux pieds réglables (6) de manière à ce que la bulle d'air du niveau (5) monté sous les touches du panneau de commande (3) se trouve exactement positionnée au centre de la marque. Max 220g e= 0.001g LX 220A... -
Página 40: Touches De Fonction
Series 321 Touches de fonction Touche Désignation Fonction Index de position ON/OFF Mise en marche/Arrêt de la balance MODE Menu ou passage à un programme de travail ou bien passage au mode de pesage normal Lancement des fonctions de tarage, de la fonction de calibrage et d'autres fonctions Lancement d'une fonction correspondant... -
Página 41: Aperçu Des Menus
Series 321 Aperçu des menus REMARQUE En cas de guidage de menu activé, les touches qui sont actuellement actives ou qui peuvent être utilisées sont rétro-éclairées. Commande par menu Se déplacer dans les différents niveaux de menu : Touche Durée d'actionnement Fonction Passer dans un sous-menu ou lancer une saisie brève... -
Página 42: Menu « Confi Guration
MOT DE PASSE CODE ANTI-VOL Activation/Désactivation et modifi cation du code antivol CLAVIER Réglage de la sonorité des touches, guidage utilisateur, sensitivité des touches LANGUE FRANCAISE Sélectionner la langue Tab. 6.2 Contenu du menu Activation/Désactivation du Precisa BUS « Confi guration »... -
Página 43: Menu « Applications
Series 321 Menu « Applications » • Contrôlez si la balance est en marche. • Actionnez longuement la touche Options de menu Fonction SEL APP. UNITES Sélectionner le programme d'application REGL. D'APPLICATION Spécifi ez les paramètres du programme de travail sélectionnés sous «... -
Página 44: Touches De Menu
Series 321 Touches de menu Menu « Tare » 7.1.1 Calibrer la balance • Actionnez brièvement la touche → La balance sera tarée. 7.1.2 Autres fonctions • Actionnez la touche jusqu'à ce que la fonction voulue soit affi chée : Option de menu Fonction Tab. -
Página 45: Menu « Mode
Series 321 Menu « Mode » 7.2.1 Passer dans un programme de travail activé ou revenir au mode « Pesage » • Actionnez brièvement la touche → la balance passe dans le dernier mode de travail activé. Ceci agit comme une commutation. 7.2.2 Autres fonctions •... -
Página 46: Menu « Impression
Series 321 Menu « Impression » 7.3.1 Imprimer une valeur individuelle/un protocole • Actionnez brièvement la touche → la valeur individuelle ou le protocole sera imprimé. 7.3.2 Autres fonctions • Actionnez la touche jusqu'à ce que la fonction voulue soit affi chée : Options de menu Fonction Remettre à... - Página 47 Serie 321 Contenido Introducción ....48 Menú de aplicación ....57 Instrucciones de Menús de teclas .... 58 seguridad ....... 48 Menú de tara ......58 7.1.1 Función de tara ........58 Datos técnicos ....49 7.1.2 Otras funciones ........58 Menú de modo ....... 59 Puesta en marcha ..
-
Página 48: Introducción
Serie 321 Introducción Existen diferentes modelos de la serie 321. En estas instrucciones breves se describe la balanza con vitrina contra corrientes de aire. Si su modelo es menos complejo, ignore las descripciones de los elementos de los que no dispone. -
Página 49: Datos Técnicos
Serie 321 Datos técnicos Dimensiones de la carcasa An x P x Al para: - Legibilidad 0,1 mg 228 x 381 x 342 mm - Legibilidad 1 mg 228 x 381 x 124 mm - Legibilidad > 1 mg 228 x 381 x 90 mm Peso neto: - Legibilidad 0,1 mg 6.6 kg... -
Página 50: Puesta En Marcha
Serie 321 Puesta en marcha Ubicación – Base horizontal sin vibraciones ni sacudidas – Sin radiación solar directa – Sin corrientes de aire – Temperatura ambiente: 5 °C - 40 °C – Humedad relativa del aire (sin condensación): 25 % - 85 % Desembalaje de la balanza NOTA Conserve el embalaje original para evitar daños en caso de envío o transporte, así... -
Página 51: Montaje De La Balanza
Serie 321 Montaje de la balanza CUIDADO Antes de conectar el equipo, asegúrense de que la tensión de red eléctrica coincide con la tensión especifi ca- da sea en el equipo sea en el adaptador de red. Luego no pulsen alguna tecla en cuanto no resuene una señal acústica después de unos 3 segundos. -
Página 52: Pesaje Por Suspensión
Serie 321 Pesaje por suspensión Para pesar objetos que por su forma o tamaño no se pueden colocar o tumbar sobre la balanza. • Destornille el tornillo (14) en la parte inferior de la balanza. • Coloque la balanza sobre una abertura. •... -
Página 53: Nivelación De La Balanza
Serie 321 Nivelación de la balanza • Ajuste los pies de apoyo roscados (6) de manera que la burbuja de aire se coloque justo en el centro de la mirilla del nivel de burbuja (5) que se encuentra bajo las teclas del panel de manejo (3). Max 220g e= 0.001g LX 220A... -
Página 54: Funciones De Las Teclas
Serie 321 Funciones de las teclas Tecla Denominación Función Índice de posición ON/OFF Encender/apagar la balanza MODE Menú o cambiar a un programa de trabajo / al pesaje normal Funciones de tara y activación de la función de calibración y otras funciones Activar una función según el programa de trabajo actualmente activo PRINT... -
Página 55: Vista General De Los Menús
Serie 321 Vista general de los menús NOTA Si la guía del usuario está activada, las teclas que en ese momento tienen una función o pueden utilizarse tienen el fondo iluminado. Manejo de los menús Desplazamiento entre niveles de menús: Tecla Duración de pulsación Función... -
Página 56: Menú De Confi Guración
Activación/desactivación y modifi cación del código antirrobo SET KEYBOARD Ajuste del tono de las teclas, guía del usuario, sensibilidad des teclas LANGUAGE Selección del idioma Tab. 6.2 Contenido del Activación/desactivación y modifi cación del Precisa BUS menú de confi guración... -
Página 57: Menú De Aplicación
Serie 321 Menú de aplicación • Compruebe si la balanza está encendida. • Realice una pulsación larga de la tecla Puntos de menú Función SET APP. UNITS Selección del programa de trabajo SETUP APPLICATION Especifi cación del parámetro para el programa de trabajo seleccionado en «APPLICATION»... -
Página 58: Menús De Teclas
Serie 321 Menús de teclas Menú de tara 7.1.1 Función de tara • Pulse brevemente la tecla → Se realiza la tara. 7.1.2 Otras funciones • Pulse la tecla hasta llegar a la función deseada: Puntos de menú Función Tab. 7.1.2 Contenido del CALIBRATION La balanza inicia el proceso de calibración. -
Página 59: Menú De Modo
Serie 321 Menú de modo 7.2.1 Cambiar a un programa de trabajo activado o volver al modo de pesaje • Pulse brevemente la tecla → La balanza cambia al último programa de trabajo activado. Funciona como un conmutador. 7.2.2 Otras funciones •... -
Página 60: Menú De Impresión
Serie 321 Menú de impresión 7.3.1 Imprimir valor individual/protocolo • Pulse brevemente la tecla → Se imprime el valor individual o el protocolo. 7.3.2 Otras funciones • Pulse la tecla hasta llegar a la función deseada: Puntos de menú Función Reponer el contador de productos a 1 RESET PROD. -
Página 61: Konformitätserklärung
Manifestamos por la presente que el producto al que se refiere esta declaración cumple las siguientes normas y las directivas comunitarias mencionadas. Electronic Balances: Precisa Series 321 Mark applied EU Directive Standards 2004/108/EC EN61326 2006/95/EC EN61010 Date: 01.05.2011 Signature: R. Grolimund R & D Manager Precisa Gravimetrics AG , Moosmattstrasse 32 , Postfach 352 , CH-8953 Dietikon... - Página 62 Precisa Gravimetrics AG Moosmattstrasse 32 Tel. 0041 (0)44 744 28 28 www.precisa.com CH-8953 Dietikon Fax 0041 (0)44 744 28 38 info@precisa.ch...
