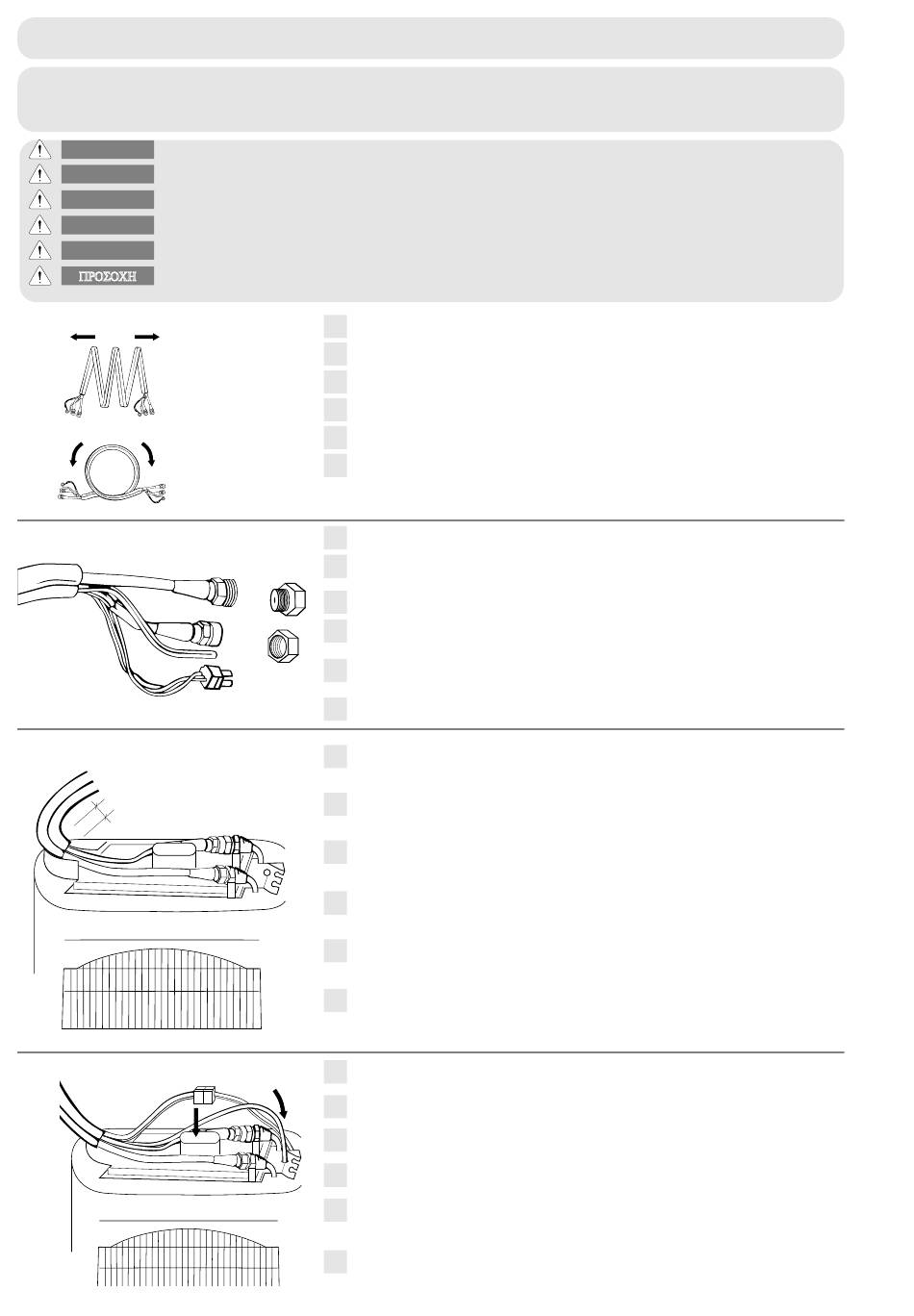

HOW TO CONNECT THE FLEXIBLE TUBE EXTENSION KIT • COME COLLEGARE LA PROLUNGA DEL TUBO FLESSIBILE • CONNECTION RALLONGE DU TUYAU FLEXIBLE • VERBIN-
DUNG DER SCHLAUCHVERLÄNGERUNG • CÓMO CONECTAR LA PROLONGACION DEL TUBO FLEXIBLE • PWS NA SUNDESETE THN EPEKTASH TOU ELASTIKOU SWLHNA
OPERATION TO BE EXECUTED BY COMPETENT OR QUALIFIED PERSONEL / OPERAZIONE DA ESEGUIRE A CURA DI PERSONALE COMPETENTE O QUALIFICATO / L'OPERATION
DO IT ÊTRE REALISEE SEUL PAR QUALIFIE OU SPECIALISE PERSONNEL / DIESE OPERATION MUß NUR VON QUALIFIZIERTEN ODER ERFAHRENEN PERSONEN AUSGEFÜHRT
WERDEN / ESTE OPERACION PUEDE SER REALIZADA SOLO POR PERSONAL EXPERTO O ESPECIALIZADO / H LEITOURGIA NA EKTELEITAI APO EXIDEIKEUMENO PROSWPIKO
Before connecting the extension kit, check that the refrigerant type is the same used in the unit (R407C or R22)
ATTENTION
Prima di collegare la prolunga, verificare che il refrigerante sia lo stesso previsto dall'unità (R407C o R22)
ATTENZIONE
Avant de connecter la rallonge, vérifier que le réfrigérant soit le même utilisé dans l'unité
ATTENTION
Bevor Sie die Schlauchverlängerung verbinden, vergewissern Sie sich, daß das Kühlmittel dasselbe ist, das in der Einheit benutzt wird (Kühlmittel) ist (R407C oder R22)
WARNUNG
Antes de conectar la prolongación, verificar que el refrigerante sea el mismo utilizado en la unidad (R407C o R22)
ATENCIÓN
Prin sundev s ete thn proev k tash, bebaiwqeiv t e ov t i to yuktikov eiv n ai iv d io me ekeiv n o pou problev p etai gia th monav d a ( R407C hv R22 )
PROSOCH
A
B
C
30 mm
30 clst
D
11
Carefully unroll the extension tube.
EG
NO
Svolgere con cura la prolunga.
I
FALSCH
Dérouler la rallonge avec soin.
F
OCI
Die Verlängerung aufmerksam abwickeln.
D
SI
Extender cuidadosamente la prolongación.
E
YES
Xediplwv s te me prosochv thn epev k tash.
GR
RICHTIG
NAI
Remove the plastic plug from extension tube ends (preformed tubes side).
EG
Individuare l'estremità prolunga con tubo preformato e connettore
I
maschio, togliere i tappi in plastica.
Enletter les bouchons plastique de l'estremité des tubes (côté tube de forné).
F
Die Plastikstöpsel von der Verlängerungsende ausschrauben (auf der Seite
D
der vorgeformten Röhre).
Separar los extremos de la prolongación con tubo preformado y conector
E
macho; quitar los tapones de plástico.
Bgav l te thn plastikhv tav p a apov ti" av k re" twn swlhv n wn epev k tash".
GR
Fit the copper tubes on the support bent side. Connect the couplings by hand, adjust
EG
carefully the tubes on unit top, then tighten using the torque wrenches (tightening tor-
que 150 ÷ 165 Kg cm).
Adattare i tubi di rame alla curva del supporto. Avvitare i bocchettoni a mano, adattare
I
con cura i tubi sulla piastra attacchi, serrare gli attacchi con chiavi dinamometriche
(momento torcente 150 ÷ 165 Kg cm).
Adapter les tuyaux en cuivre à la courbe du support. Serrer à la main les raccords
F
et ajuster avec soin les tuyaux sur la plaque des connections. Serrer les connec-
tions avec les clés sans exercer une force excessive. (150 ÷ 165 Kg. cm.).
Die Kupferröhre der Auflage anpassen. Die Anschlußstutzen mit der Hand einschrauben, die
D
Röhre auf der Oberseite aufmerksam anpassen und dann durch Momentenschlüssel
anziehen (Drehmoment 150 ÷ 165 Kg cm).
Adaptar los tubos de cobre a la curva del soporte. Atornillar las bocas a mano;
E
adaptar cuidadosamente los tubos en la placa de las conexiones y apretar éstas
con llaves fijas (momento de torsión 150 ÷ 165 Kg cm.).
Prosarmo v s te tou" mprou v t zinou" swlh v n e" sthn kampu v l h th" ba v s h". Sunde v s te
GR
me to cev r i, prosarmov s te me prosochv tou" swlhv n e" sthn plastikhv upodochv ,
sfiv x te me dunamometrikov kleidiv (rophv suv s fixh" 150 à 165 kilav ek.)
Connect the condensate plastic tube and the electric connector.
EG
Inserire il tubetto scarico condensa e collegare il connettore cavo elettrico.
I
Insérer le tuyau de vidange du condensat et brancher le câble électrique.
F
Das Kondenswasser-Rohr einsetzen und den elektrischen Verbinder verbinden.
D
Introducir el tubo de descarga de la condensación; conectar el conector del
E
cable eléctrico.
Topoqeth v s te ton plastiko v swlh v n a apostra v g gish" kai sunde v s te to
GR
hlektrikov kalwv d io.
