Conjunto De Llama Piloto - L.B.White Guardian AB250 Manual Del Usuario E Instrucciones

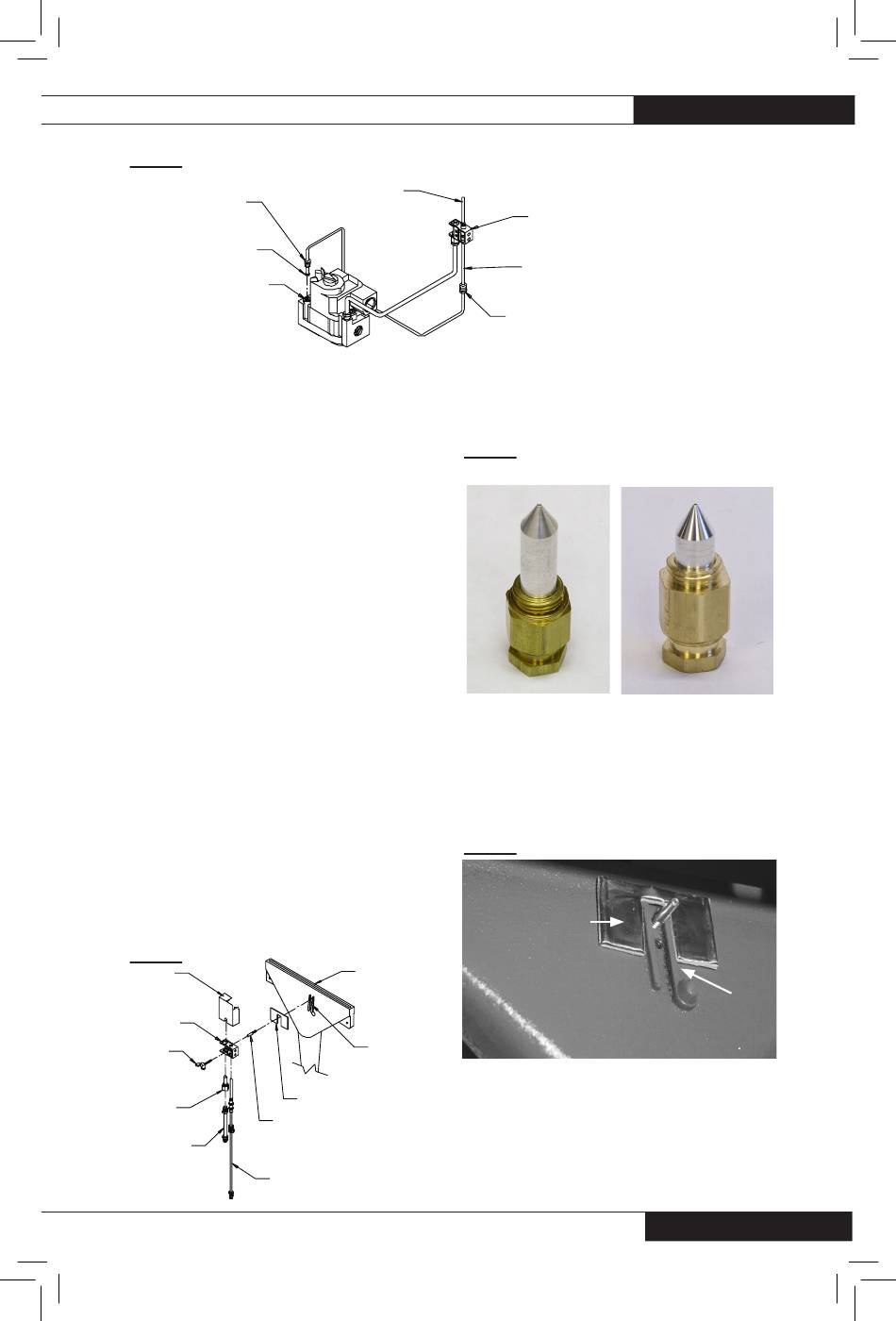

FIG. 19
EXTREMO DE TERMOCUPLA
TUERCA DEL CONECTOR
PRINCIPAL DE TERMOCUPLA
CONTACTO DEL CONECTOR
DE LA UNIDAD DE POTENCIA
UNIDAD DE POTENCIA
Conjunto de llama
piloto
1. Afloje el tornillo mariposa en el conjunto del
piloto
2. Deslice la placa protectora del piloto hacia arriba,
lo que deja al descubierto el soporte del piloto, el
orificio del piloto y la termocupla.
3. Con un cepillo suave o aire comprimido, limpie la
chimenea del piloto (instalada con machetes en el
interior de la placa protectora) para quitar el polvo
y la suciedad, prestando atención a la garganta
de la chimenea y al esparcidor de llama ubicado
en la parte superior.
4. Cepille la parte superior del orificio en punta del
piloto, asegurándose de que el orificio no esté
taponado con polvo y suciedad.
5. Mantenimiento del orificio del piloto:
-- Afloje el accesorio de compresión y quite el tubo
piloto de la entrada del orificio del piloto. Ver
Fig. 20.
-- Quite el orificio del piloto del soporte del piloto.
-- Sostenga el orificio a la luz para ver si el orificio
en su interior está abierto. De no ser así, límpielo
con aire.
-- Ver la Fig. 21 para comparación. Asegúrese de
instalar el orificio del piloto adecuado para el
combustible que se usa.
FIG. 20
PLACA
PROTECTORA
SOPORTE
TORNILLO
MARIPOSA
ORIFICIO
CORCHETE
TUBO C/ TUERCAS
TERMOCUPLA
Calefactor a gas natural o PL Guardian
FIG. 21
Orificio de PL 507829
Prevenga daños a la junta ubicada entre el
conjunto del piloto y el quemador. Si se producen
daños, se producirá un corte del piloto. Asegúrese
de que la junta esté posicionada correctamente
en el quemador antes de volver a armar el
conjunto del piloto. Ver Fig. 22.
FIG. 22
PIEZA FUNDIDA DEL
QUEMADOR
REBORDES
ESPACIADORES*
JUNTA
* NOT ON ALL HEATERS
Manual del usuario • Guardian
CONJUNTO DEL PILOTO
CABLE DE TERMOCUPLA
TUERCA DE SUJECIÓN OPCIONAL
Orificio de GN 506968
JUNTA
REBORDES DEL
QUEMADOR
21
