6 Mantenimiento
c ,
orrea trapezoidaL código de art

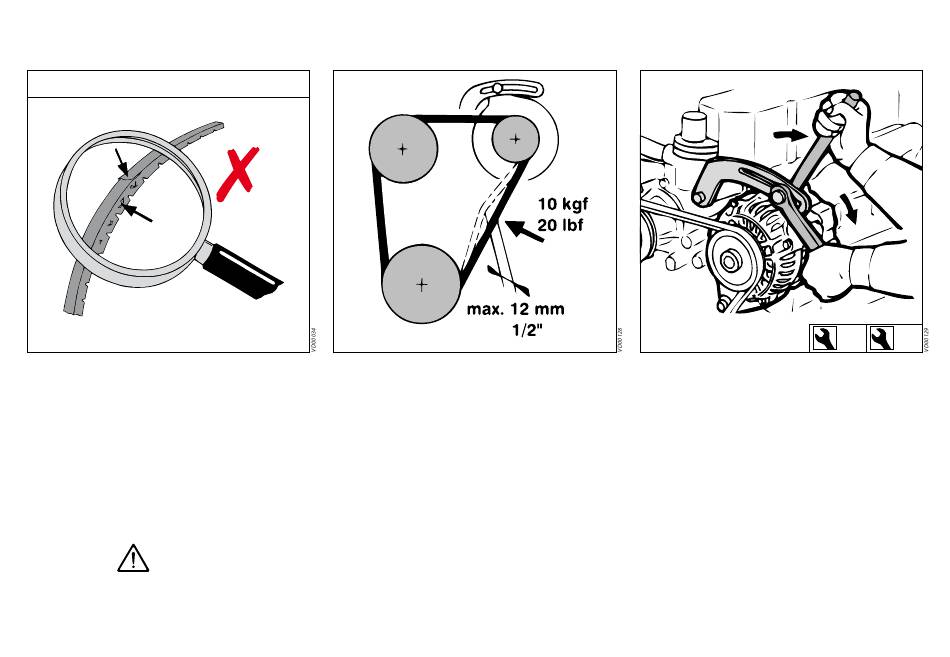

38 Inspección de la correa trapezoidal
• Inspeccione la correa trapezoidal para ver si
presenta desgastes, deshilachados o grie-
tas. Hay que sustituir las correas que estén
en mal estado.
P
eligro
Solo debe comprobar la tensión de las correas
y sustituirlas estando el motor parado. Colo-
que el protector de correa, si existe.
62
.: STM7369
39 Comprobación de la tensión
• La tensión de la correa trapezoidal se com-
prueba ejerciendo una moderada presión
con los dedos pulgar e indice. Si, al aplicar
una fuerza de unos 10 kg con el pulgar, la
flexión de la correa es superior a 12 mm,
deberá tensarse.
Verificación de las correas trapezoidales
Cada 500 horas de servicio.
40 Tensado de la correa trapezoidal
• Desatornillar el tornillo del soporte de re-
glaje y ambos tornillos de fijación de la di-
namo. Seguidamente empujar hacia afuera
la dinamo, hasta que la tensión de la correa
sea correcta.
• Luego apretar primero el tornillo de fijación
superior de la dinamo.
• Apretar después el tornillo del soporte de
reglaje y el tornillo de fijación inferior.
12 14
