Advertencia: Los interruptores de
bloqueo no son un sustituto de un
bloqueo y señalamiento apropiado
mientras se instala o proporciona
servicio a los interruptores de
circuito eléctrico o a cualquier
equipo relacionado a estos
interruptores.
Alimentación de 120 voltios desde el surtidor
u otro equipo. Cuando se potencia este
circuito, la bobina en la caja de control se
activará proporcionando potencia a la STP.
Nota:
Ver las instrucciones de instalación del producto para obtener mayores detalles. El
cableado debe cumplir con todos los códigos eléctricos federales, estatales y
locales. El panel de control del motor deberá utilizarse únicamente en lugares no
peligrosos.
Advertencia: Los interruptores de
bloqueo no son un sustituto de un
bloqueo y señalamiento apropiado
mientras se instala o proporciona
servicio a los interruptores de
circuito eléctrico o a cualquier
equipo relacionado a estos
interruptores.
Entrada y retorno de voltaje de 240V desde una
fuente de suministro u otro equipo. Cuando se
potencia este circuito, la bobina en la caja de
control se activará Proporcionando potencia
a la STP.
Nota:
Ver las instrucciones de instalación del producto para obtener mayores detalles. El
cableado debe cumplir con todos los códigos eléctricos federales, estatales y
locales. El panel de control del motor deberá utilizarse únicamente en lugares no
peligrosos.

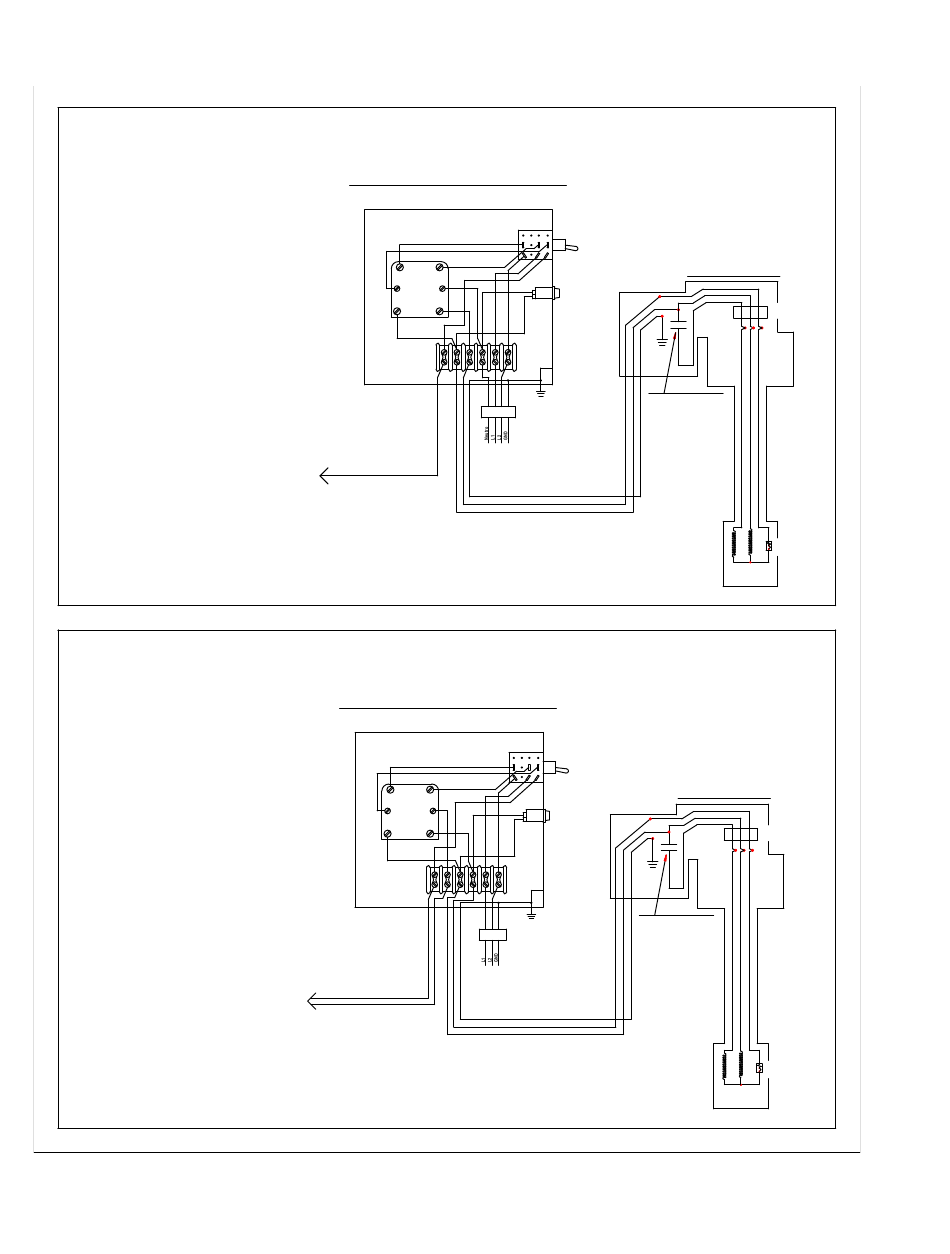

Diagrama de cableado para bombas de turbina sumergibles
con un circuito de arranque de línea de bobina de 120 voltios
Modelo STP-CBS
Panel de control del motor monofásico
Arranque de la línea
Bobina de
120 Voltios
Diagrama de cableado para bombas de turbina sumergibles
con un circuito de arranque de línea de bobina de 240 voltios
Modelo STP-CBBS
Panel de control del motor monofásico
Arranque de la línea
Bobina de
240 Voltios
S1
Interruptor de bloqueo
12
9
6
3
11
8
5
2
10
7
4
1
Luz piloto de neón
S
M2
M1
N
L1
L2
Alimentación
monofásica
de 120/208 o
240 voltios
Interruptor de bloqueo
12
9
6
3
11
8
5
2
10
7
4
1
Luz piloto de neón
S2
M2
M1
L1
L2
Alimentación
monofásica
de 120/208 o
240 voltios
Diagrama de cableado 1
Sumergible (STP)
Naranja
Negro
Rojo
Negro
Conector
del tapón
Capacitor llenado con aceite
(con resistor de purga)
Sobrecarga
térmica
Motor
monofásico
Sumergible (STP)
Naranja
Negro
Rojo
Negro
Conector
del tapón
Capacitor llenado con aceite
(con resistor de purga)
Sobrecarga
térmica
Motor
monofásico
11
