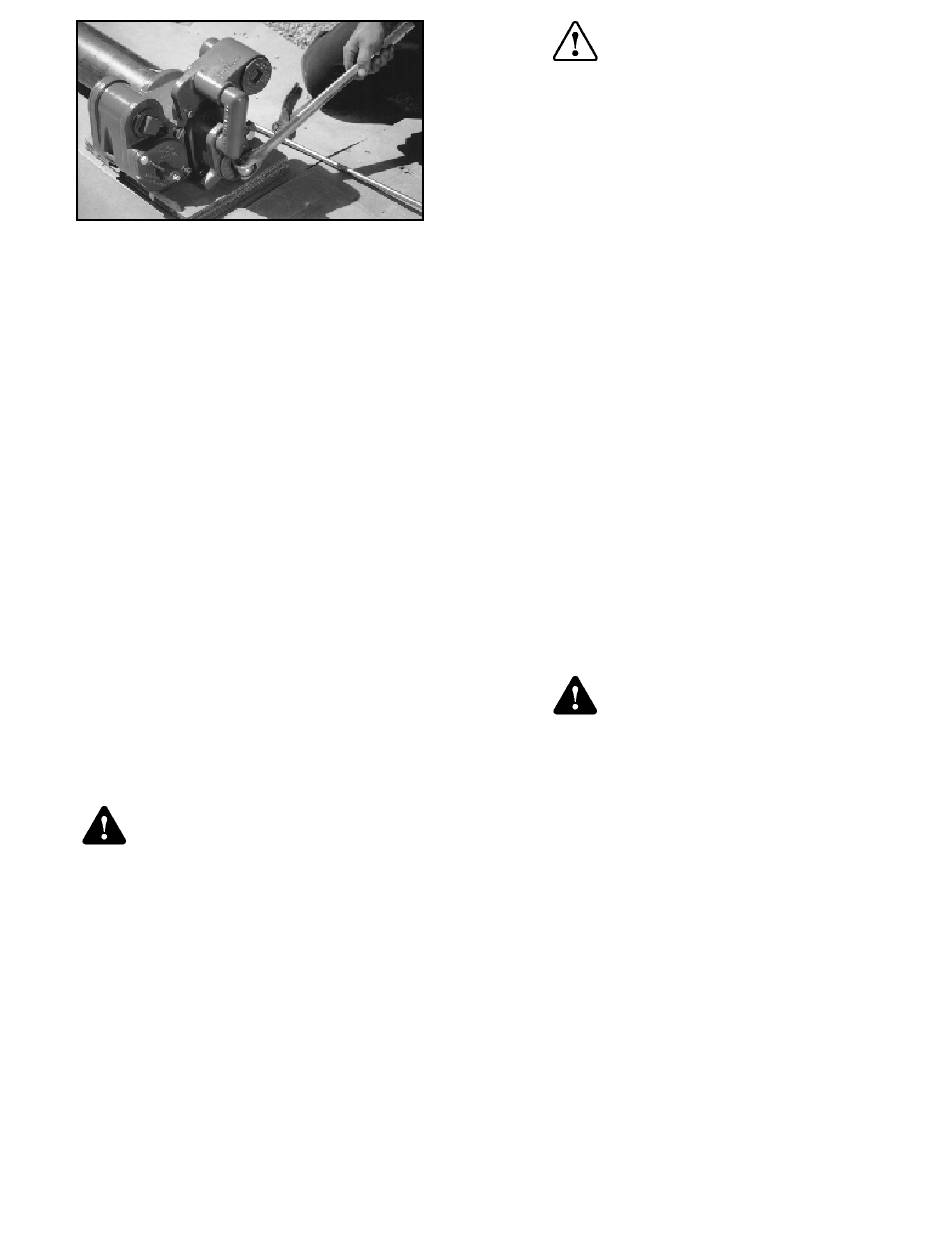

Figura 13: Apriete la tapa de la cabeza de descarga
Fije al tanque
Nota: El cono de la parte inferior del PMA no está diseñado
para soportar el peso de toda la bomba. Apoyar o dejar
caer la bomba sobre este cono podría dañar el cono
plástico y los componentes plásticos dentro de la bomba.
Este tipo de daño no se considera un defecto de fábrica
según la garantía de FE Petro.
26. Mida la bomba, desde la parte inferior del conducto
elevador roscado hasta la parte inferior del motor de
la bomba y compare esta medida con la medida del
tanque, desde la brida de montaje hasta el fondo del
interior del tanque. La STP/IST y el conducto elevador
se miden para colocar la toma (en la parte inferior del
motor de la bomba) a aproximadamente 5 pulgadas del
fondo del tanque.
Si la diferencia entre la parte inferior del motor de la
bomba y el fondo del tanque es más de 6 pulgadas
o menos de 4 pulgadas, verifique que ésta sea la
bomba correcta para la instalación de este tanque. Si
no es la bomba correcta y no se encuentra dentro de
las especificaciones antes mencionadas, contacte al
representante de ventas de FE Petro, Inc. o a la fábrica
de FE Petro, Inc.
27. Aplique un compuesto de sellado de tubería resistente
a la gasolina, clasificado UL, que no se endurezca, a las
roscas del conducto elevador.
Si no utiliza un compuesto sellador de rosca
adecuado, podría provocar la falta de sellado
donde el conducto elevador se enrosca en la
Advertencia
apertura del tanque, haciendo imposible la
realización de una prueba de hermeticidad
del tanque. Esto también podría crear un
sitio potencial para la fuga de combustible
al medio ambiente y/o al sumidero de
contención.
28. Baje con cuidado la unidad dentro del tanque y encastre
el conducto elevador roscado de la bomba en la brida
roscada del tanque. Apriete el conducto elevador al
tanque utilizando una llave para tubos hasta lograr
una unión impermeable/hermética. Haga esto rotando
únicamente en la dirección de apriete (en sentido de las
agujas del reloj).
Si gira la bomba en la dirección de aflojar
Precaución
durante el proceso de apretar, podría
raspar el compuesto de sellado de la rosca,
haciendo imposible la realización de una
prueba de hermeticidad del tanque. Esto
también podría crear un sitio potencial para
la fuga de combustible al medio ambiente
y/o al sumidero de contención.
29. Conecte la tubería de alimentación al puerto de
descarga en el colector de descarga. El puerto de
descarga es la abertura vertical NPT de 2 pulgadas.
30. Conecte el conducto eléctrico con conectores
aprobados según NFPA 30, NFPA 30A y NFPA 70 a la
caja de conexiones (ver Figura 15).
31. Retire la tapa de la caja de conexiones (ver Figura 15)
y retire el sello de compresión (tapón del contratista)
aflojando el o los tornillos (no retire el tornillo). Todas las
unidades vienen provistas de un sello de compresión de
cuatro huecos (tapón del contratista),
• En las unidades de fase sencilla, se incluyen dos
cables de potencia, un cable a tierra y uno blanco
(con varilla celcon para llenar el cuarto hueco).
• Para unidades trifásicas, tres cables de potencia y
un cable de conexión a tierra.
32. Verifique que la alimentación esté desconectada (OFF)
en la caja de alimentación.
33. Saque los cables de la fuente de alimentación en la caja
de conexiones y hágalos avanzar a través del sello de
compresión (tapón del contratista).
34.
Vuelva a colocar el sello de compresión y apriete para
fijarlo en su lugar. Todo el cableado deberá realizarse
de acuerdo con el Código Eléctrico Nacional (NEC) y
cualquier otra reglamentación local, estatal o federal
requerida.
El sello de compresión (tapón del
Advertencia
contratista) no tiene por objeto reemplazar
los sellos de explosión de vapor requeridos
por el NEC. Todos los materiales utilizados
entre la caja de alimentación y la caja
de conexiones de la bomba deben ser
resistentes a la gasolina y al aceite. Si no se
cumple con estas normas y con todas las
directivas del NEC, podría obtenerse una
instalación peligrosa.
35A. UNIDADES MONOFÁSICAS: Conecte el cable de
conexión a tierra a la terminal de la caja de conexiones;
utilizando las tuercas de cable que se suministran (del
paquete de piezas p/n 400301901) conecte los cables
desde el suministrador de energía a los cables naranja
y negro en la caja de conexiones. Se necesita un
capacitor y no es necesario un codificador de color.
7
