Español

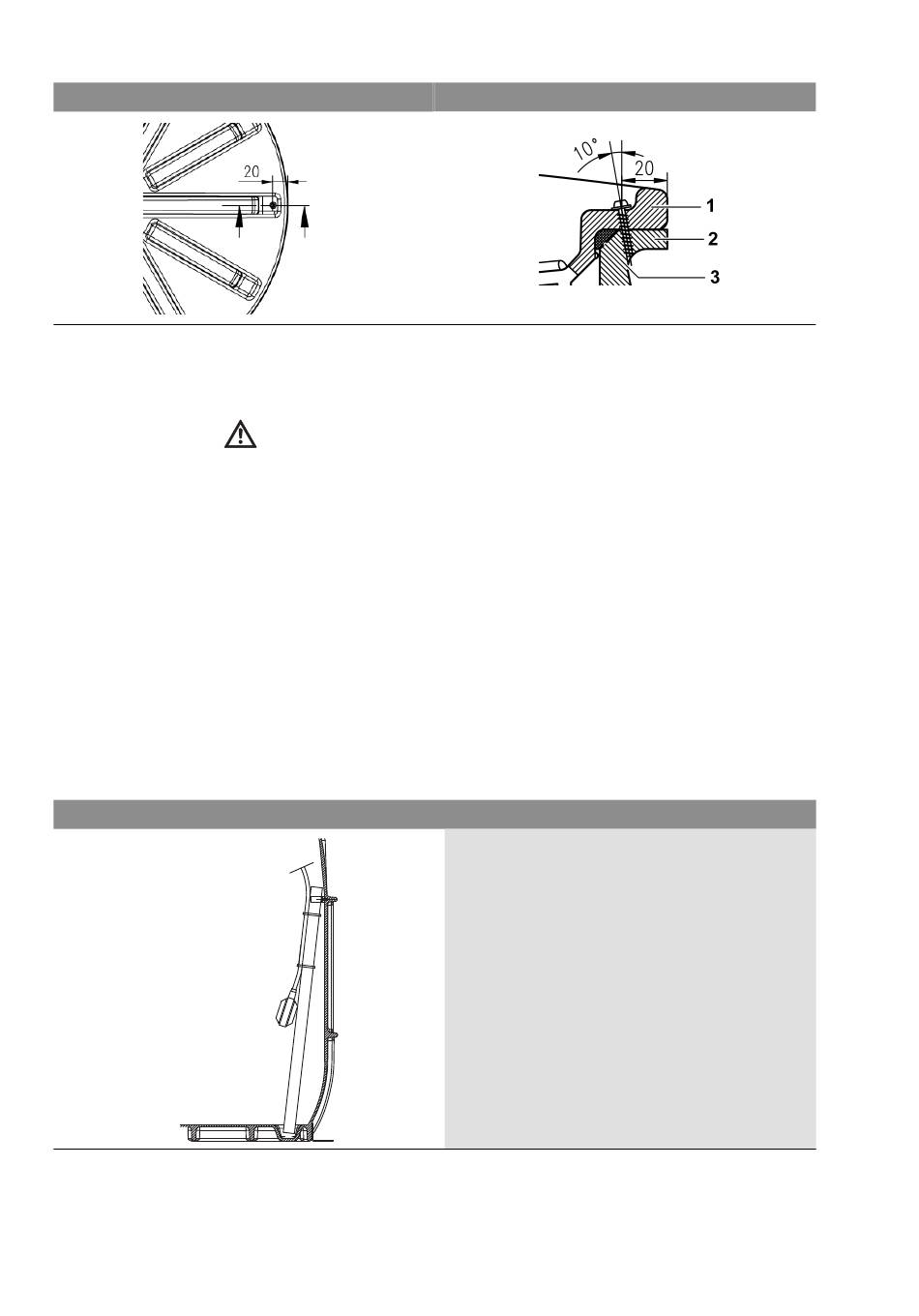

Fig. 15: Seguro de la tapa del pozo
Fig. 16: Interruptor de flotador inundación (opcional)
16

7.4.5 Montaje de los accesorios opcionales

Los accesorios opcionales se piden por separado, véase catálogo/tarifas.
Ampliación del pozo
Tenga en cuenta la hoja de indicaciones de la ampliación del pozo.
¡ATENCIÓN! ¡Peligro de la inestabilidad!
Al instalar más de una ampliación y la consiguiente profundidad de montaje de más
de 1,3 m, no queda garantizada la seguridad estática de la instalación. La profundidad
de montaje máxima admisible es de 1,3 m.
En caso necesario, se puede colocar una ampliación de como máximo 300 mm (Fig. 7, Pos. 13).
• El atornillado con junta se realiza del mismo modo que en el montaje de la tapa del pozo
(véase el apartado 7.3.4).
• Para continuar con el montaje, véase la hoja de indicaciones de la ampliación del pozo.
Interruptor de vacío
Tenga en cuenta la hoja de indicaciones del interruptor de vacío.
El interruptor de vacío evita que la instalación se aspire hasta el vacío de forma involuntaria
debido a una baja presión en la tubería de impulsión siguiente.
En las instalaciones WS 40-50 se puede instalar un interruptor de vacío (accesorios), en
las instalaciones Basic no es posible.
• La conexión se realiza en la pieza fija del acoplamiento.
• Montaje, véase la hoja de indicaciones del interruptor de vacío.
Interruptor de flotador para la alarma por rebose
Se puede instalar un interruptor de flotador (accesorios) para avisar de que el nivel de agua
del depósito es muy alto (alarma por rebose). El montaje se realiza en el tubo de sujeción
del sistema de nivel.
• Extraiga el tubo de sujeción del dispositivo de bloqueo.
• Fije el interruptor de flotador con el cable a la altura desea
mediante los sujetacables suministrados al tubo de suje-
ción.
• Vuelva a colocar el tubo de sujeción y preste atención a la
correcta posición del extremo del tubo en el hueco del
depósito (Fig. 16). El interruptor de flotador debe poder
moverse libremente.
• Conduzca el cable del interruptor de flotador a través de un
racor atornillado para cables libre del depósito, o tiéndalo
con los otros cables a través del tubo protector de cables.
• Conexión al cuadro o al dispositivo de alarma indepen-
diente (accesorios).
WILO SE 06/2010
