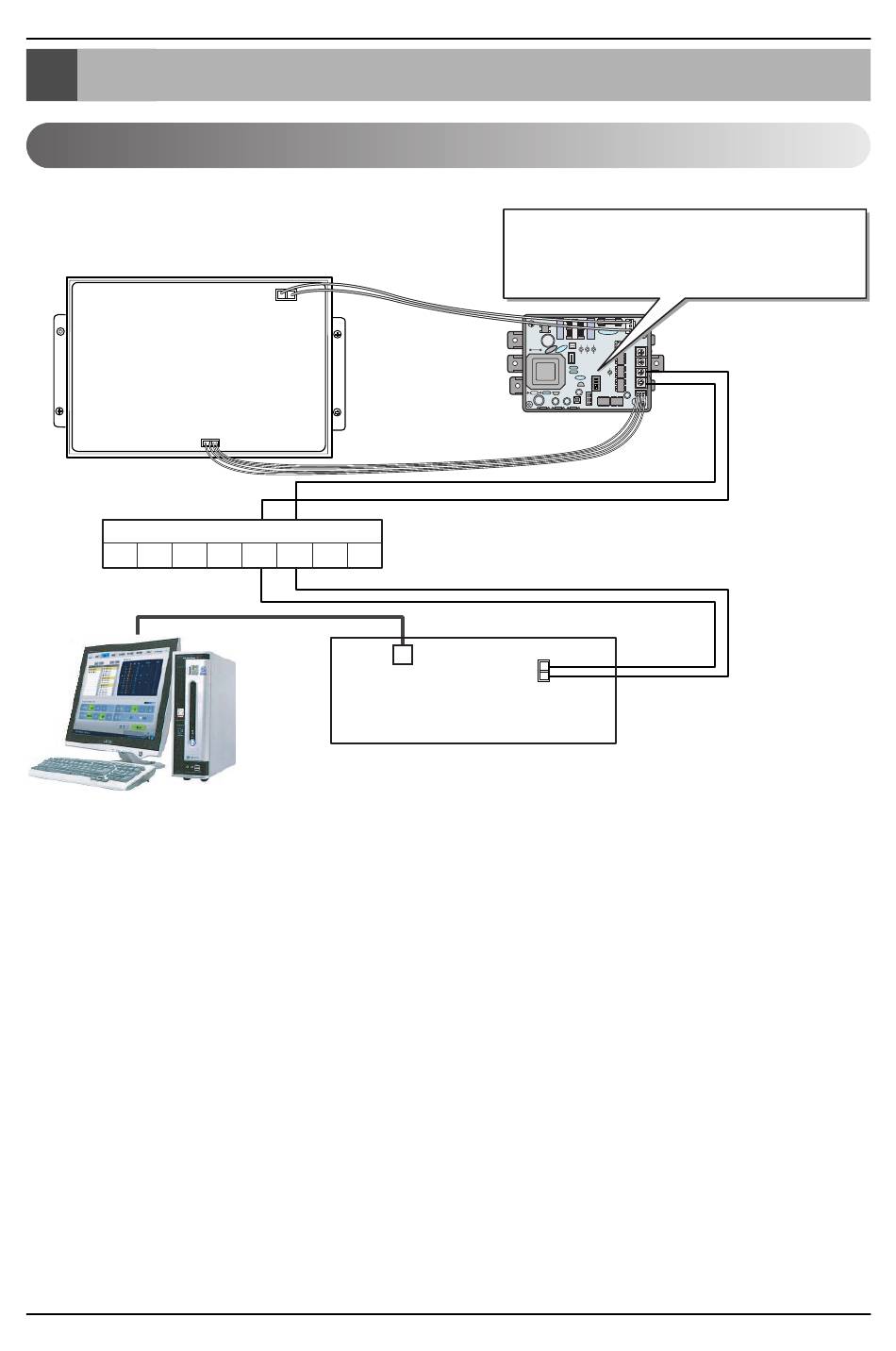

Diagramme de connexion interne
Diagramme de connexion interne
Produits Multi-V PLUS & MPS
Sortie du PCB principal
CN_CENTRAL
Bloc terminal Multi V
A B E
PC du Régulateur central
Note: Utilisez le bloc terminal si vous utilisez un Multi V et d'autres modèles, que ce bloc
soit nécessaire ou pas.
S'il n'existe pas, faites les connexions directement.
6 PC du Régulateur Central
F C D VCC GND
Port LAN
Reportez-vous à la rubrique installation de
l'interface réseau de la page suivante.
Elle explique comment installer le micro-
interrupteur du PI 485(M)
PMNFP14A0
RS 485 ligne de communication
BUS_A
BUS_B
CNU
(PQNFG14B0)
BUS_A
BUS_B
