Ventilador (Eco-V) - LG PC Central Controller Manual De Instalación

Ventilador (Eco-V)

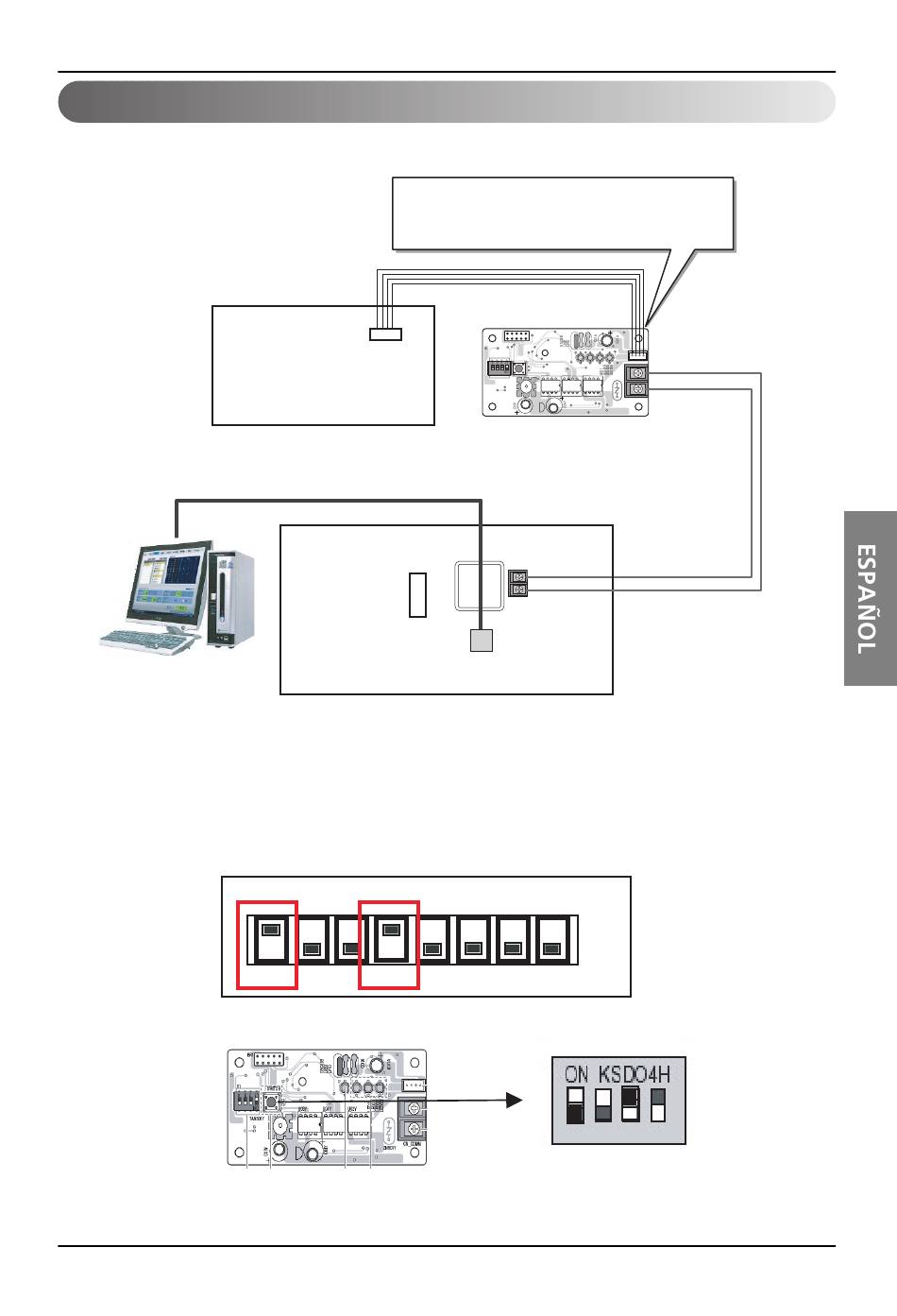

- Consulte el siguiente diagrama de cableado y conecte las líneas de comunicación de forma acorde
Controlador central para PC
• Ajuste del software del selector de la PCB principal
• Ajuste del software del selector G/W 485
Consulte el método de configuración de la
interfaz de red en la página siguiente. Explica
cómo ajustar el interruptor selector PI 485(C).
CN_CC
PCB principal interior
(PQNFG14B0)
Indoor communication Option S/W
•
op1 op2 op3 op4
BR1
S1
SWITCH
U03Y U04Y U02Y
TANS01Y
PHNFP 14ª0
Bus A
Bus B
PUERTO LAN
CNU
on
off
op5 op6 op7
op8
Diagrama de cableado interno
Bus B
Bus A
CN_COMM
ZNR01Y
Manual de instalación 7
