Repaso de las capacidades del generador

En los siguientes ejemplos se indica únicamente la configuración de los parámetros, así como los
nombres de las teclas relacionadas. Se presentan las formas de onda de salida resultantes junto a la
forma de onda de sincronismo o activación cuando proceda. La amplitud de la salida y la configuración
del desplazamiento son tan solo ejemplos que no es necesario observar.

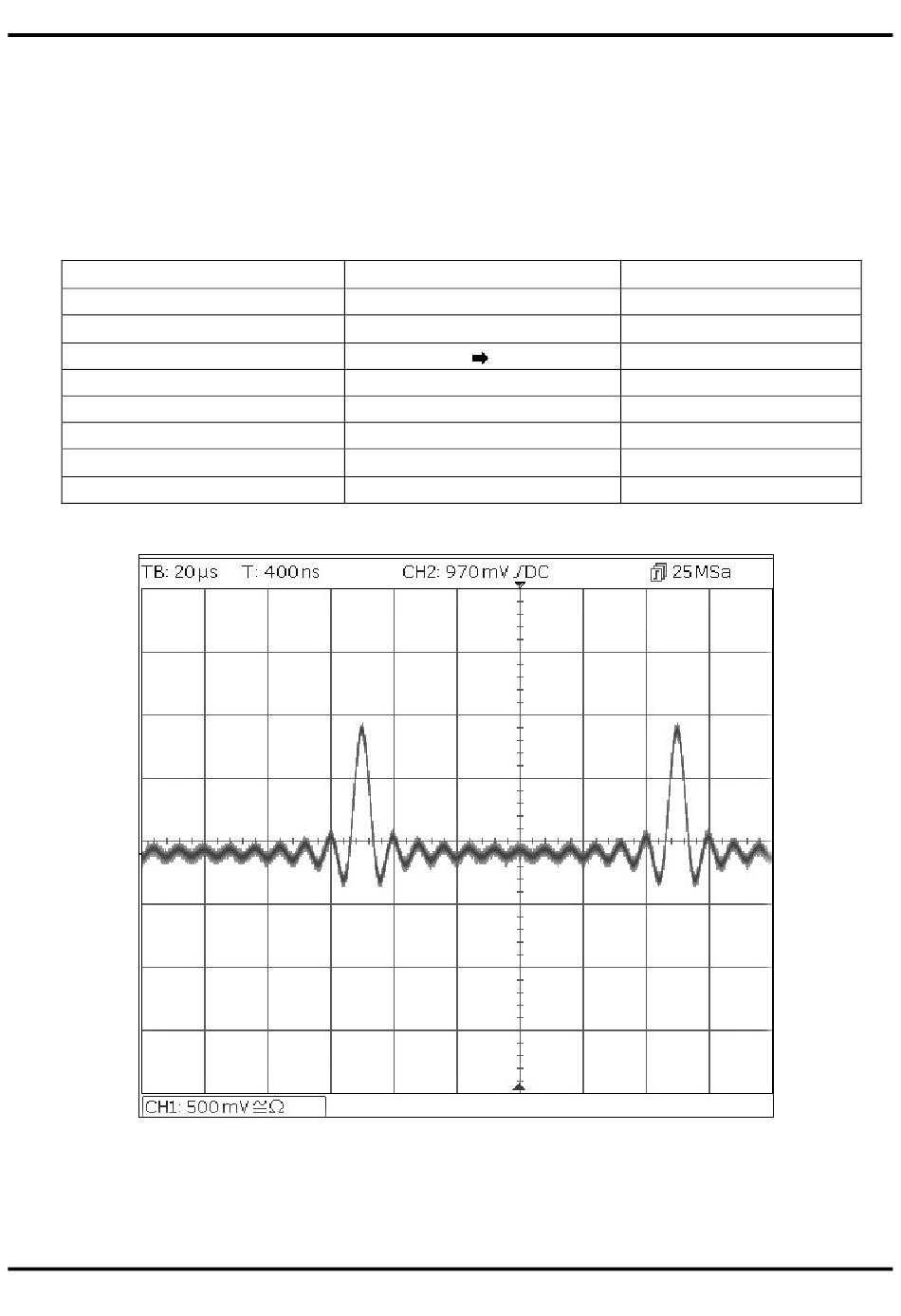

5.1 Configurar una señal de onda arbitraria
Comience con el instrumento de nuevo en la configuración por defecto.
MENÚ
Forma de onda arbitraria
Parámetro
Selección de onda
Frecuencia
Amplitud
Desviación
Parámetro
Estado de salida
TECLA FÍSICA
Arb
Tecla variable
Waves > > Sinc > Done
Freq
Ampl
Offset
TECLA FÍSICA
Output 1 / Output 2
Configuración
Sinc
10kHz
2V
5mV
Configuración
On
