I N S T R U CT I O N M A N UA L

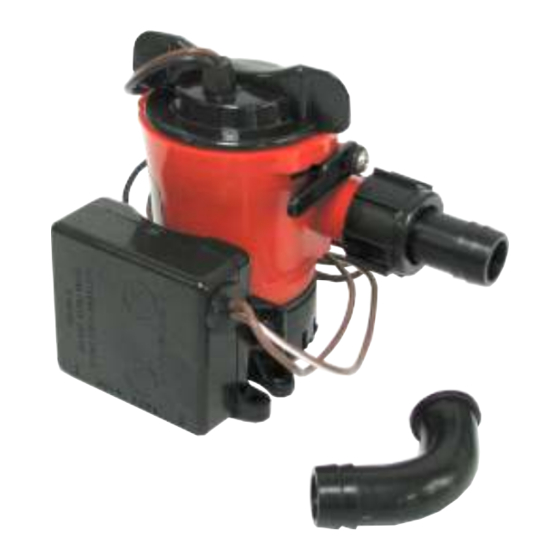

Ultima Combo
L 4 5 0 U C , L 5 5 0 U C , L 6 5 0 U C , L 75 0 U C
O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S
R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R
I B - 12 0 R 0 3 ( 0 9 / 2 012 )
S E R V I C I N G T H I S P R O D U CT
Publicidad
Manuales relacionados para Johnson Pump SPX Ultima Combo L450 UC
Resumen de contenidos para Johnson Pump SPX Ultima Combo L450 UC
- Página 1 I N S T R U CT I O N M A N UA L Ultima Combo L 4 5 0 U C , L 5 5 0 U C , L 6 5 0 U C , L 75 0 U C O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R I B - 12 0 R 0 3 ( 0 9 / 2 012 )
-
Página 2: Tabla De Contenido
INDEX - INDICE Svenska ................. 3 English ................... 5 Deutsch ................. 7 Français ................. 9 España .................11 Italiano .................13 Recreational Craft Directive 94/25/EEC ISO 8849 Marine ISO 10133 Made in USA Garanti 3 år Garantie 3 ans Warranty 3 years Garantía 3 años Garantie 3 Jahren Garanzia 3 anni... -
Página 3: Svenska
> Svenska Dränkbar länspump med Ultima Switch Dränkbar länspump för pumpning av länsvatten i marin miljö. Installeras i kölsvinet. Säkerhetsföreskrifter • Pumpen får inte användas till annan vätska än vatten/länsvatten. • Installera alltid pumpen enligt kopplingsschema, se sid 16. • Använd den säkring som anges, se "Teknisk beskrivning" nedan. • Kabelanslutningarna ska avtätas med ett marint tätningsmedel, t ex vaselin, silikon eller fett. • Alla elektriska anslutningar måste placeras ovanför högsta slagvattennivå. • Pumpen får inte köras torr. Funktion Se bild sid 15. 1. - Página 4 Säkringar är inkluderade. Panelen levereras i ytbehandlad svart effektlack. Storlek: 73 x 60 mm Elektrisk installation med SPX Johnson Pump strömbrytarpanel 1. Installera enligt kopplingsschemat på sid 16. 2. Med strömbrytaren inställd på Auto kommer nu pumpen att starta då länsvattnet når upp till 50 mm och stannar då...
-
Página 5: English
> English Submersible bilge pump with Ultima switch Submersible bilge pump for pumping bilge water in marine environment. To be instal- led in the keelson. Security • The pump may not be used for other liquid than water/bilge water. • Always install the pump according to wiring diagram, page 16. • Always use the fuse required, see Design features below. • The wire connections must be sealed with a marine sealant, eg vaseline, silicone or grease. • Insulation or cable sheathings must be placed above the highest bilge water level. • Do not run dry. Operation See illustration page 15. - Página 6 34-1225 82004 82004-24V The SPX Johnson Pump panel combined with the Ultima Switch gives you an excellent installation for your boat. The panel switch has 3 positions: OFF, MAN (on manual), and AUTO (on automatic). It also includes a fuse holder and a pilot lamp.
-
Página 7: Sicherheitsvorschriften
> Deutsch Tauchbilgenpumpe mit Ultima Switch Tauchbilgenpumpe für pumpen von Bilgenwasser in Seewasserumgebung Wird im Kielschwein eingebaut. Sicherheitsvorschriften • Die Pumpe darf nicht für andere Flüssigkeiten als wasser oder Bilgenwasser verwendet werden. • Die Pumpe immer gemäss Schaltplan auf Seite 16 einbauen. • Angegebene Sicherung verwenden. Siehe technische Beschreibung unten. • Die elektrische Verbindungen müssen mit einer wasserfesten Dichtung, z. B. Vaseline, Silikon oder Fett, geschützt werden. • Alle elektrische Verbindungen müssen auf sicherem Abstand über dem Hoch- wasserstand gelegt werden. • Die Pumpe darf nicht trockenlaufen. Funktion (Siehe Seite 15) 1. - Página 8 Sicherungshalter und eine Kontrollampe. Die Sicherungen sind eingeschlossen. Die Schalttafel ist schwartz mattlackiert. Grösse: 73 x 60 mm. Elektrischer Anschluss mit SPX Johnson Pump Schalttafel 1. Nach Schaltplan, Seite 16, einsetzen. 2. Mit dem Schalter in Position AUTO wird die Pumpe inbetriebgesetzt, wenn das Bilgenwasser 50 mm erreicht und hält beim Absinken bis 20 mm.
-
Página 9: Français
> Français Pompe de cale submersible avec Ultima Switch Pompe de cale submersible pour eaux de cale en milieu marin. Pour installation en fond de cale. Instructions de sécurité • La pompe ne peut être utilisée que pour de l’eau ou pour les eaux de cale. • Brancher toujours la pompe selon le schéma électrique, page 16. • Utiliser le fusible indiqué, voir ”caractéristiques techniques” ci-dessous. • Les points de jonction du cablage doivent être étanchés à l'aide d'un produit aquifuge comme de la vaseline, du silicone ou de la graisse. • Tous les points de jonction électriques doivent être placés au-dessus du niveau le plus haut des eaux de cale. - Página 10 Réf. No. 34-1224 34-1225 82004 82004-24V Le tableau de commande SPX Johnson Pump en combinaison avec le ”Ultima Combo” vous offre une installation parfaite pour votre bateau. Le tableau de commande comprend, outre un interrupteur à 3 positions: Arrêt, MAN (marche mode manuel) et AUTO (marche mode automatique), un portefusibles intégré ainsi qu’une lampe- témoin. Les fusibles sont inclus. Le tableau de commande est livré...
-
Página 11: Bomba Sumergible De Sentina Con Interruptor Electrónico
> Español Bomba sumergible de sentina con interruptor electrónico Bomba submergible de sentina para achicar agua en ambiente marítimo. Para instalación en la contraquilla. Instrucciónes de seguridad • La bomba no se puede utilizar para outros líquidos sino agua o agua de sentina. • Instalar siempre la bomba según el esquema eléctrico en la página 16. • Utilizar el fusible indicado en las características técnicas abajo. • Todas las conexiones eléctricas deben sellarse con un compuesto para aplica- ciones marinas, tal como Vaselina, Silicona o grasa. • Todas las conexiones eléctricas deben quedar por encima del nivel más alto del agua de sentina. -
Página 12: Instalación
34-1224 34-1225 82004 82004-24V El tablero interruptor SPX Johnson Pump en combinación con el ”Ultima Combo” le ofrece una instalación optimal. El interruptor del tablero tiene 3 posiciones: OFF (desconectado), MAN (conectado modo manual) AUTO (conectado modo automático). Lleva tambien un portafusible y una lámpara de control. Los fusibles van incluidos. -
Página 13: Istruzioni Di Sicurezza
> Italiano Pompa di sentina sommersa con interruttore elettronico Pompa di sentina sommersa per pompare l’acqua di sentina in ambiente marino. Per installazione in sentina. Istruzioni di sicurezza • La pompa no si può usare per altri liquidi dell'acqua o dell’acqua di sentina. • Installare sempre la pompa secondo lo schema elettrico nella pagina 16. • Usare il fusibile indicato, vedere le caratteristiche tecniche in basso. • I collegamenti elettrici dovrebbero essere sigillati con un sigillante marino come per esempio, Vaselina, Silicona o grasso. • Tutti i collegamenti elettrici devono essere posti al di sopra del livello più alto dell'acqua. • La pompa no puó girare a vuoto. Funzionamento (Vedi pagina 15) 1. Quando l’acqua di sentina si alza e raggiunge la seconda cellula di rilevamento a 50 mm (2”), l’interruttore avvia la pompa, con un ritardo di 3 secondi. - Página 14 Portafusibile integrato completo di luce di spia. Fusibili inclusi. Il pannello é rifinito in nero opaco. Dimensioni: 73 x 60 mm. Installazione elettrica con il pannello SPX Johnson Pump 1. Installare secondo il schema elettrico nella pagina 16. 2. Con il interruttore nella posizione AUTO, la pompa si metterà in marcia quando il livello dell’acaua di sentina si eleva a una altezza di 50 mm e si ferma quando il livello dell’acqua si...
- Página 15 50 mm 20 mm...
- Página 16 Elektrisk intsallation med SPX Johnson Pump panel Electrical installation with SPX Johnson Pump Panel Elektrischer Anschluss mit SPX Johnson Pump Schalttafel Schéma de raccordement avec le tableau de commande SPX Johnson Pump Instalación eléctrica con panel SPX Johnson Pump Schema collegamento elettrico con pannello di controllo SPX Johnson...
- Página 17 Elektrisk intsallation utan panel Electrical installation without panel Elektrischer Anschluss ohne Schalttafel Schéma de raccordement sans tableau de commande Instalación eléctrica sin panel Schema collegamento elettrico senza pannello di controllo Säkring Länspump Batteri Fuse Bilge pump DC supply Sicherung Bilgenpumpe DC-Versorgung Fusible Pompe de cale...
- Página 18 Lyft låshaken Lift tab Die Zunge heben Soulever la languette Levantar la lengüeta Levare la linguetta Demontera Montera Remove Reinstall Entfernen Montieren Enlever Remonter Quitar Montrar Rimuovere Rimontare Tätning Seal Dichtung Joint Junta Guarnizione Lägsta sugnivå, mått ”A” Lowest level for suction, measure ”A” Niedrigste Ansaughöhe, Abmessung ”A”...
- Página 19 Avfallshantering/materialåtervinning Vid avfallshantering ska produkten lämnas för destruktion/återvinning enligt gäl- lande lagstiftning. Vid tillämpliga fall demonteras och sorteras produkten i ingående materialfraktioner. Waste handling/material recycling At the products end of life, please dispose of the product according to applica- ble law. Where applicable, please disassemble the product and recycle the parts material.
- Página 21 Besök www.johnson-pump.com för mer information om vår världsomspännande organisation, våra godkännanden, certifieringar och lokala representanter. SPX Corporation förbehåller sig rätten att ändra design och material utan föregående avisering. Designelement, konstruktionsmaterial och dimensioner som beskrivs i denna bulletin gäller endast som information och skall alltid bekräftas skriftligt för att vara gällande. Für weitere Informationen über unsere weltweiten Standorte, Zulassungen, Zertifizierungen und unsere Vertreter vor Ort, besuchen Sie bitte unsere Webseite: www.johnson-pump.com.
- Página 22 Ultima Combo L 4 5 0 U C , L 5 5 0 U C , L 6 5 0 U C , L 75 0 U C S PX F LOW T E C H N O LO GY S W E D E N A B Nastagatan 19, P.O.
