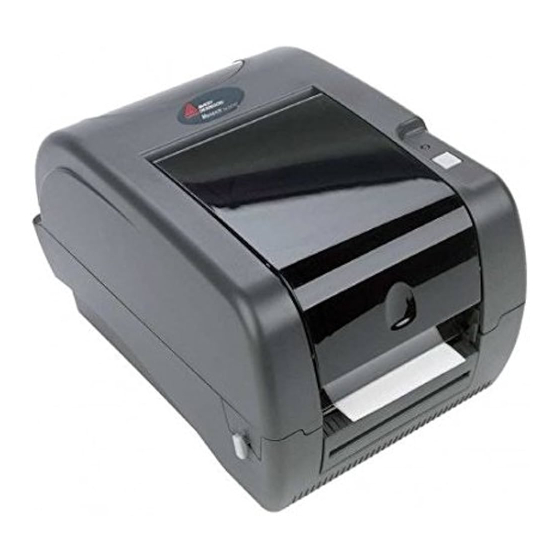

Avery Dennison MONARCH 9416 XL Referencia Rápida
  1. Manuales
  2. Marcas
  3. Avery Dennison Manuales
  4. Impresoras
  5. MONARCH 9416 XL
  6. Referencia rápida
Avery Dennison MONARCH 9416 XL Referencia Rápida

Avery Dennison MONARCH 9416 XL Referencia Rápida

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
REFERENCIA RÁPIDA DE MONARCH®
9416® XL®
En esta Guía de referencia rápida se presentan los procedimientos
de colocación de la cinta, colocación del papel y cuidados generales,
mantenimiento y procedimientos de solución de problemas para la
impresora térmica directa 9416® XL® y la impresora de
transferencia térmica 9416® XL®. Si desea más información,
consulte Equipment Manual (Manual del equipo) en nuestro sitio
web: www.monarch.com.
Conexión de la fuente de alimentación
1.
Apague la impresora. Presione el interruptor de la parte trasera
de la impresora hasta la posición de apagado (O).
2.
Enchufe el extremo con tres orificios del cable del adaptador
CA en la toma con las tres clavijas de la fuente de alimentación.
3.
Enchufe el extremo redondo del cable de suministro de
alimentación (etiquetado como "printer") en la toma de la parte
trasera de la impresora.
4.
Enchufe el extremo de dos clavijas del cable del adaptador CA
en una toma con toma de tierra.
TC9416QRSP Rev. AC 2/08
©2007 Paxar Americas, Inc. a subsidiary of Avery Dennison.
All rights reserved.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Avery Dennison MONARCH 9416 XL

Resumen de contenidos para Avery Dennison MONARCH 9416 XL

  • Página 1 (etiquetado como “printer”) en la toma de la parte trasera de la impresora. Enchufe el extremo de dos clavijas del cable del adaptador CA en una toma con toma de tierra. TC9416QRSP Rev. AC 2/08 ©2007 Paxar Americas, Inc. a subsidiary of Avery Dennison. All rights reserved.

  • Página 2: Conexión Del Cable De Comunicación

    AVISO Ni la impresora ni la fuente de alimentación deben funcionar en un lugar en el que puedan mojarse. SE PUEDEN PRODUCIR LESIONES PERSONALES. Conexión del cable de comunicación Apague la impresora antes de conectar el cable. En la parte trasera de la impresora, conecte el cable de comunicación al puerto serie (para obtener comunicaciones serie) o al puerto paralelo (para comunicaciones paralelo).

  • Página 3: Interpretación De Los Indicadores Luminosos

    Interpretación de los indicadores luminosos Los indicadores luminosos muestran el estado de la impresora. Indicador luminoso Botón alimentación Indicador luminoso Descripción VERDE La impresora está encendida y lista para su uso. VERDE, La impresora está en pausa. Si pulsa el PARPADEO botón Alimentación, se reanuda la impresión.

  • Página 4: Colocación De Una Cinta

    Colocación de una cinta Utilice una cinta cuando imprima sobre papel de transferencia térmica. La impresora de transferencia térmica 9416® detecta automáticamente si se ha instalado una cinta al encender la impresora y activa el modo de impresión de transferencia térmica. Asegúrese de que la ventanilla de la cinta y la trampilla del papel están cerradas al encender la impresora.
  • Página 5 Abra un paquete de cinta nuevo, procure no arrugar ni aplastar la cinta. Deslice la cinta en el carrete hasta hacer tope. Cinta en el carrete Guía de cinta Soporte trasero Núcleo de recogida Fije el carrete al soporte trasero. Pele y libere unos centímetros de cinta de la parte inferior del rollo.
  • Página 6 Presione las palancas de liberación hacia el frente de la impresora para soltar la trampilla de papel. Levante y abra la trampilla de papel. El soporte derecho trasero de la trampilla de papel sujeta la trampilla para mantenerla abierta. Lleve el extremo de la cinta por debajo del cabezal de impresión y alrededor del núcleo de recogida.

  • Página 7: Colocación Del Papel Para El Modo Sin Pelar

    Colocación del papel para el modo sin pelar En esta sección se describe cómo cargar el papel para imprimir en el modo sin pelar (continuo). Si posee una impresora térmica directa (no requiere una cinta), asegúrese de colocar papel térmico directo. Si posee una impresora de transferencia térmica (requiere una cinta), asegúrese de colocar papel de transferencia térmica.
  • Página 8 Retire la guía de uno de los extremos del portarrollos. (Normalmente, el portarrollos está fijado con una cuerda al interior de la impresora, no está suelto como aparece en la figura siguiente. No corte la cuerda). Guías del portarrollos Adaptador de núcleo para papel de 1,5 pulgadas...
  • Página 9 Inserte los extremos del portarrollos en las ranuras del rollo de papel. Ranuras del rollo de papel Dial INFORMACIÓN IMPORTANTE Asegúrese de que la cuerda de plástico que fija el portarrollos a la impresora no estorba al portarrollos ni a sus guías.
  • Página 10 En el caso de impresoras térmicas directas, lleve el papel, con la cara de impresión hacia arriba, por debajo de las guías del papel y sobre el rodillo de platina. Guías del papel Impresora térmica directa En el caso de impresoras de transferencia térmica, lleve el papel, con la cara de impresión hacia arriba, por debajo del rodillo blanco, por debajo de las guías de papel y sobre el rodillo de platina.
  • Página 11 12. Cierre la tapa o la trampilla del papel hasta bloquearla en su sitio. En el caso de las impresoras de transferencia térmica, cierre la trampilla del papel levantándola ligeramente y tirando de la parte inferior hacia la parte delantera de la impresora.

  • Página 12: Colocación De Etiquetas Para El Modo De Pelado

    Colocación de etiquetas para el modo de pelado El modo de pelado despega la etiqueta del papel de la base durante la impresión. Presione las palancas de liberación hacia el frente de la impresora para soltar la tapa o trampilla del papel. Levante y abra la tapa o trampilla del papel.
  • Página 13 Inserte los extremos del portarrollos en las ranuras del rollo de papel. INFORMACIÓN IMPORTANTE Asegúrese de que la cuerda de plástico que fija el portarrollos a la impresora no estorba al portarrollos ni a sus guías. En caso contrario, la cuerda de plástico puede enredarse alrededor del portarrollos o quedar atrapada en las guías.
  • Página 14 14. Empuje la trampilla de pelado hasta cerrarla y cierre la tapa o trampilla del papel hasta bloquearla en su sitio. En el caso de las impresoras de transferencia térmica, cierre la trampilla del papel levantándola ligeramente y tirando de la parte inferior hacia la parte delantera de la impresora.

  • Página 15: Calibración Del Papel

    Calibración del papel Apague la impresora. Mantenga pulsado el botón Alimentación y encienda la impresora. Para calibrar el papel, suelte el botón de alimentación después de que el indicador luminoso parpadee en color NARANJA. La impresora calibrará el sensor de marca negra o de troquelado, medirá...

  • Página 16: Ajuste Del Sensor De Marca Negra/Troquelado

    Ajuste del sensor de marca negra/troquelado La impresora cuenta con un sensor de marca negra/troquelado que se utiliza para detectar y calibrar adecuadamente los distintos tipos de papel. El papel con marcas negras tiene marcas de T r o q ue l a M a r c a n e g r a detección (las marcas negras) en la parte trasera del mismo.

  • Página 17: Eliminación De Atascos De Papel

    Impresión Antes de iniciar la impresión, debe asegurarse de que la impresora está conectada al sistema principal mediante un cable de comunicación. Los valores de comunicación de la impresora deben coincidir con los del sistema principal. Los valores predeterminados de comunicación de la impresora son 9600 baudios, sin paridad, 8 bits de datos, 1 bit de parada y control de flujo DTR (9600, N, 8, 1, DTR).

  • Página 18: Limpieza

    Cierre la tapa o la trampilla del papel hasta bloquearla en su sitio. En el caso de las impresoras de transferencia térmica, cierre la trampilla del papel levantándola ligeramente y tirando de la parte inferior hacia la parte delantera de la impresora.
  • Página 19 Humedezca otro bastoncillo con alcohol isopropilo y frote el rodillo de platina. Gire el rodillo de platino con los dedos y asegúrese de que está limpio en toda su extensión. Rodillo de platina Deje secar el cabezal de impresión y el rodillo de platina durante un minuto antes de cerrar la tapa o trampilla del papel y reanudar la impresión.

  • Página 20: Solución De Problemas

    Solución de problemas Problema Acción Compruebe las conexiones eléctricas desde la El indicador luminoso está fuente de alimentación hasta la impresora y la toma apagado cuando se de CA. Consulte “Conexión de la fuente de enciende la impresora. alimentación” para obtener más información. Compruebe las conexiones de los cables entre el El indicador se ilumina de sistema principal y la impresora.
  • Página 21 Problema Acción El papel sale parcialmente Es posible que el papel esté atrapado en la fuera de la impresora o impresora. resbala. Asegúrese de que el papel y la cinta (impresoras de transferencia térmica) están correctamente colocados. En las impresiones de transferencia térmica, asegúrese de colocar papel de transferencia térmica (requiere una cinta).

  • Página 22: Impresión De Las Etiquetas De Prueba

    Impresión de las etiquetas de prueba Apague la impresora. Mantenga pulsado el botón Alimentación y encienda la impresora. Suelte el botón Alimentación cuando el indicador empiece a parpadear en color NARANJA. Se imprimirán las etiquetas de prueba. La primer etiqueta muestra la configuración de la impresora por paquete (A-F).

  • Página 23: Especificaciones De La Impresora Térmica Directa

    Especificaciones de la impresora térmica directa Altura: 168 mm Anchura: 211 mm Profundidad: 239 mm Peso: 1,9 kg sin la fuente de alimentación Peso con embalaje: 4 kg Alimentación eléctrica: 220 V CA ± 10%, 50Hz Límites de funcionamiento: Funcionamiento de la impresora térmica directa: 4°...

  • Página 24: Especificaciones Del Papel

    Especificaciones del papel Tipos de papel: Papel de etiquetas o de recibos Anchos del papel: 19 mm mínimo 108 mm máximo Longitudes de papel: 6.3 mm mínimo 254 mm máximo (para pelado): 19 mm mínimo 254 mm máximo NOTA: Sostenga el borde de las etiquetas despegadas cuando imprima en etiquetas que tengan más de seis pulgadas.
