Ñ Conexión de los cables a los terminales
Antena DAB CX-DAB1 (accesorio opcional)
(Solo DNX7250DAB, DNX525DAB, DNX4250DAB)
Se recomienda el uso de un CX-DAB1(accesorio
opcional) como antena DAB.
Si se utiliza una antena DAB disponible en el
mercado, el diámetro del conector SMB debe
ser como máximo de Φ 6,5 mm.
Φ 6,5 mm
(máximo)

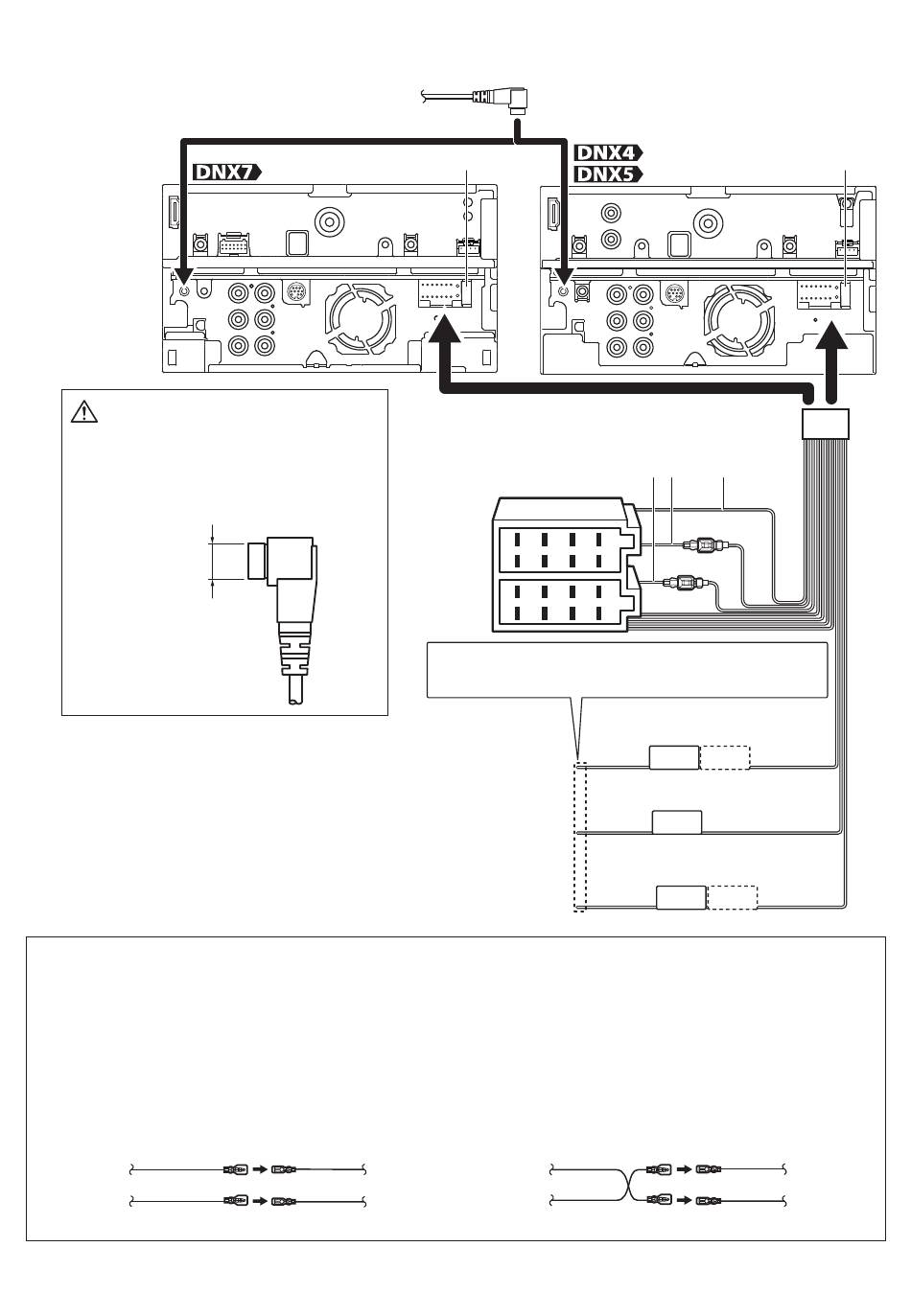

2 ADVERTENCIA para la conexión del conector ISO
La disposición de las patillas de los conectores ISO depende del tipo de vehículo. Asegúrese de efectuar las conexiones de
manera apropiada para evitar que se dañe la unidad. El ajuste de fábrica para la conexión del mazo de conductores se describe
más abajo en (1). Si las patillas del conector ISO están dispuestas tal como se describe en (2), efectúe la conexión de la manera
indicada en la ilustración. Asegúrese de volver a conectar el cable como se indica en (2) a continuación para instalar la unidad en
vehículos Volkswagen, etc.
(1): Ajuste predeterminado
La roja (patilla A-7) del conector ISO del vehículo está
interconectada con el encendido, mientras que la amarilla
(patilla A-4) está conectada a la fuente de alimentación
constante.
Rojo (cable de encendido)
Unidad
Amarillo (cable de la batería)
Realice la conexión al terminal de control de
alimentación si utiliza el amplificador de potencia
opcional, o al terminal de alimentación para el
amplificador de refuerzo de la antena de tipo película o
de mástil corto.
Conéctelo al terminal de tierra cuando suene el teléfono
o durante la conversación.
Para utilizar el control remoto del volante, se necesita
un adaptador de control remoto exclusivo (no
suministrado) compatible con su vehículo.
Rojo (patilla A -7)
Vehículo
Amarillo (patilla A -4)
Fusible (10A)
A: Negro (cable de toma de tierra)
B: Amarillo (cable de la batería)
C: Rojo (cable de encendido)
8
6
4
Conector A
7
5
3
8
6
4
Conector B
7
5
3
Si no se ha realizado ninguna conexión, no
deje que el cable sobresalga de la pestaña.
(2)
La roja (patilla A-7) del conector ISO del vehículo está
conectada a la fuente de alimentación constante, mientras
que la amarilla (patilla A-4) está interconectada con el
encendido.
Rojo (cable de encendido)
Unidad
Amarillo (cable de la batería)
Accesorio 1
C
B
A
2
1
2
1
Azul/blanco (cable de control de
alimentación/ control de la antena)
ANT.
P.CONT
CONT
Marrón (cable de control de
silenciamiento)
MUTE
Azul claro/amarillo (cable del
mando a distancia de la dirección)
STEERING WHEEL
REMOTE CONT
REMOTE INPUT
Rojo (patilla A -7)
Vehículo
Amarillo (patilla A -4)
Español ñ
Fusible (10A)
