- Página 1 TMR3610 Manual para el operario Ft. Atkinson, Wisconsin EEUU Panningen, Países Bajos D4023-ES Rev B 1 de junio 2016...
-
Página 2: Tabla De Contenido
Índice www.digi-star.com Índice 1.0 INTRODUCCIÓN ........................4 2.0 CARACTERÍSTICAS ESPECIALES DEL TMR3610 ............5 3.0 DECLARACIÓN SOBRE LA PRECISIÓN ................6 4.0 ESPECIFICACIONES TÉCNICAS ..................7 5.0 SEGURIDAD DURANTE EL USO ..................8 6.0 SOFTWARE DE GESTIÓN DE PIENSO ................9 7.0 VISIÓN GENERAL DEL INDICADOR ................10 8.0 FUNCIONAMIENTO ...................... - Página 3 Se han hecho todos los esfuerzos para garantizar la exactitud del contenido de este manual. Sin embargo, en caso de que se detecte algún error, en Digi-Star apreciaríamos que se nos informara al respecto. A pesar de lo anterior, Digi-Star no puede asumir ninguna responsabilidad por los errores de este manual ni sus consecuencias.
-
Página 4: Introducción
El TMR3610 también se puede usar en cajas de distribución de pienso, vagones de forraje, carros de grano y básculas para animales. El TMR3610 no es para uso en aplicaciones para las que no se haya diseñado, según se especifica en este manual. -
Página 5: Características Especiales Del Tmr3610
Una vez que haya comenzado la carga o descarga, el TMR3610 hará la cuenta atrás hasta 0 (cero). Conforme el peso se acerca a 0 las alarmas sonoras y visuales se activan a ritmo de la frecuencia de las pulsaciones aumentando según el peso configurado se acerque a 0. -
Página 6: Declaración Sobre La Precisión
Hay que instalar celdas de carga con la orientación correcta. La mayoría de las celdas de carga de Digi-Star tienen una etiqueta que indican ya sea el «TOP» o ya sea su dirección de flexión. Inspeccione las celdas de carga para determinar si están instaladas correctamente. -
Página 7: Especificaciones Técnicas
-20 °F a 140 °F 2 ENTRADAS DE Tara /Imprimir / Espera/ Neto Bruto / M+ / Cero / Espera TR/ Volver a introducir ajuste FUNCIONAMIENT CONTROL predeterminado / Interruptor REMOTO INGRED (Puertos de encendido/remot D4023-ES TMR3610 Manual para operarios... -
Página 8: Seguridad Durante El Uso
Si se dejan cables conectados, el indicador de pesaje y las celdas de carga conectadas podrían dañarse. Indicador de báscula Pantalla remota Desconectar Opcional todos los cables Caja de conexiones TMR3610 Manual para operarios D4023-ES... -
Página 9: Software De Gestión De Pienso
TMR Tracker es una herramienta de gestión indispensable para operaciones con vistas al futuro. Si desea más información, vaya awww.tmrtracker.com D4023-ES TMR3610 Manual para operarios... -

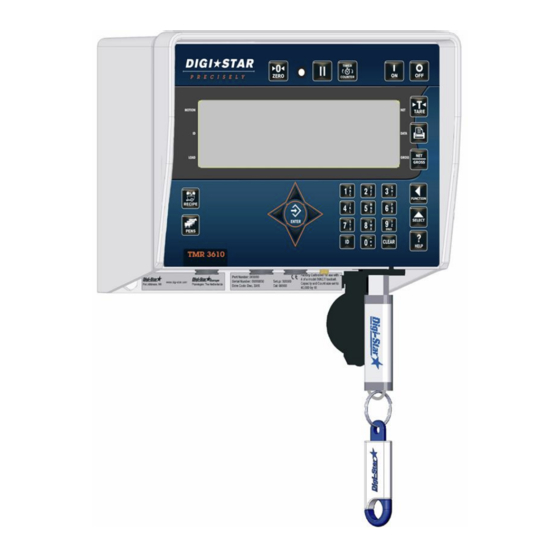

Página 10: Visión General Del Indicador
Ventana de pantalla – Muestra las acciones actuales. – Pulse el botón TARA para cero temporal cuando se añada más peso. – Graba en memoria o imprime el peso visualizado. – Alterna entre los pesos NETO y BRUTO. TMR3610 Manual para operarios D4023-ES... - Página 11 Visión general del indicador Puerto serie/impresora Se comunica con el ordenador y otros dispositivos digitales de entrada/salida. Puerto remoto – Visualización remota opcional. Puerto de celda de carga – Para cordón de Caja de conexiones. D4023-ES TMR3610 Manual para operarios...
- Página 12 Puerto de alimentación – Para el cable eléctrico. Placa de número de serie – Número de serie del indicador. Puerto de unidad USB – Introducir unidad USB para cargar/descargar datos TMR3610 Manual para operarios D4023-ES...
-
Página 13: Funcionamiento
1. Pulse y mantenga pulsado durante tres segundos para poner a cero la escala de la báscula. 2. La flecha intermitente apunta a Bruto (Gross) junto a la ventana de visualización, la báscula está lista para pesar. D4023-ES TMR3610 Manual para operarios... -
Página 14: Tara Y Bruto Neto
400o 2. En la pantalla aparece cero y la flecha intermitente lateral apunta a Neto (NET). 3. Añada más peso y en la pantalla aparecerá el valor de peso añadido. TMR3610 Manual para operarios D4023-ES... -
Página 15: Tecla Imprimir (Print)
PC. La Fecha en 430o flecha parpadeante en el lado de Tiempo ddmmaa la pantalla apunta a datos (DATA). formato 10JA08 12:01P 4300 4300 LB GR Bruto (GR) o Peso Neto (NET) D4023-ES TMR3610 Manual para operarios... -
Página 16: Transferencia De Datos
Para enviar los datos al PC si el operario no completa todas las tareas de alimentación al final del horario de EZPC alimentación. Pulse hasta que la pantalla muestre el mensaje (columna de la derecha), pulse para realizar transferencia. TMR3610 Manual para operarios D4023-ES... -
Página 17: Formatos De Datos Del Indicador
1. Desplácese hasta el número de Pen-1 alimentación, primera receta y número de establo. 2. Pulse las flechas de dirección ARRIBA y ABAJO hasta la receta deseada. 3. Cuando aparezca la receta deseada en la línea de pantalla, pulse D4023-ES TMR3610 Manual para operarios... - Página 18 TMR3610 Manual para operarios D4023-ES...
-
Página 19: Cambiar El Peso De La Receta
Nota: Si el indicador advierte que la cantidad cambiada supera la capacidad, esto es porque podría dañar la mezcladora. Para seguir, pulse para anular la advertencia. D4023-ES TMR3610 Manual para operarios... -
Página 20: Cómo Cargar Una Receta
último establo, el indicador muestra recipe complete (receta Nota: Si quisiera otro establo, pulse las flechas ARRIBA o ABAJO para encontrar el establo complete). deseado. Pulse para entrega de pienso en establos. TMR3610 Manual para operarios D4023-ES... -
Página 21: Modo Lista De Receta Y De Establo
, el indicador cambia los ingredientes para que coincidan con el peso total de la receta y muestra el primero ingrediente a cargar. Nota: El indicador advierte si el cambio excede la capacidad, pulse para anular la alarma. D4023-ES TMR3610 Manual para operarios... -
Página 22: Cómo Cargar Una Receta
Avance automático: Cuando se haya alcanzado el peso preconfigurado, el indicador avanzará hasta el siguiente establo. 6. Cuando se haya acabado con la TMR3610 Manual para operarios D4023-ES descarga, pulse para iniciar la siguiente receta. -
Página 23: Comandos Avanzados
D.A.N. 6011 ISTART. Ejemplo: Si el cambio mínimo que se muestra es de 10 lbs/kg ---Más de 40 lbs. No se puede reiniciar el ingrediente. Un conteo es igual a 10 lbs./kg. D4023-ES TMR3610 Manual para operarios... -
Página 24: Cambiar El Número De Unidad De Alimentación
D.A.N. 8201 y luego pulse . Aparecerá el mensaje: On=Borrar, Clear=Reusar, Net=salir Pulse para borrar la memoria de la unidad de alimentación. Pulse para volver a usar la unidad de alimentación. Pulse para salir. TMR3610 Manual para operarios D4023-ES... -
Página 25: Volver A Usar Datos De Receta/Establo
4. El Temporizador de la Mezcladora empezará la cu Cuando llegue a cero se activará la alarma de luz 5. Pulse para elegir el modo de pesaje. 6. Pulse la tecla para volver a elegir el mo D4023-ES TMR3610 Manual para operarios... -
Página 26: Contador De Rotaciones
El valor de la relación de transmisión es: número de giros detectados por el sensor divididos por el número de rotaciones de la mezcladora. 1. Escriba D.A.N. 4302 y pulse para introducir el valor de la relación de transmisión. 2. Pulse TMR3610 Manual para operarios D4023-ES... -
Página 27: Mensaje De Mantenimiento
2. En el LCD aparece Mantmg 1, edite el mensaje de mantenimiento con el teclado. Ejemplo: Al pulsar en el teclado «1» una vez aparecerá 1, pulsando dos veces aparecerá «A», tres veces «B», cuatro veces «C», etc. D4023-ES TMR3610 Manual para operarios... -
Página 28: Añada Un Establo A La Lista De Establos
1. Introduzca cantidad para descargar el establo. 3000 2. Pulse 1. Introduzca número de animales/establo. 2. Pulse enter 1. Si las zonas están activas, en la pantalla aparecerá: Enter zone 0-9 (Introduzca zona 0-9) 2. Pulse TMR3610 Manual para operarios D4023-ES... -
Página 29: Números De Acceso Directo Más Corrientes (D.A.N., Siglas En Inglés)
Para una operación «manos libres» de las recetas programadas. Cuando se activa la función avance automático, el indicador avanza automáticamente al siguiente ingrediente cuando se hayan cumplido con los requisitos de tolerancia y tiempo de retardo. D4023-ES TMR3610 Manual para operarios... -
Página 30: Tolerancia
Cambia el indicador de tiempo, espera antes de avanzar automáticamente al siguiente ingrediente. 1. Escriba 6008 y pulse . Vuelva a pulsar para seleccionar el tiempo de retardo o escríbalo con el teclado. 2. Pulse Nota: En modo manual se evita el TMR3610 Manual para operarios D4023-ES avance automático. -
Página 31: Id De Báscula O De Camión
3. Pulse Nota: No use el mismo número para dos 12.9 Opción de cambio de peso indicadores diferentes. Haga los cambios de peso en establos, peso de descarga o tamaño de carga de receta. D4023-ES TMR3610 Manual para operarios... -
Página 32: Cambio De Tiempo
4. Pulse 12.11 Cambio de tiempo 1. Escriba 1204 y pulse 2. Pulse la flecha IZQUIERDA para 1204 mover el cursor. Formato DDMMAA, pulse la flecha ARRIBA para cambiar la hora. 3. Pulse TMR3610 Manual para operarios D4023-ES... -
Página 33: Programación Manual De Recetas
6101 2. Al pulsar varias veces se irá avanzando Seleccione uno de los siguientes métodos de entrada: 1 = Cantidad por animal 2 = Porcentaje (%) por carga 3 = Cantidad por carga 3. Pulse D4023-ES TMR3610 Manual para operarios... -
Página 34: Cambiar Nombre De Ingredientes
5. Vuelva a pulsar y se imprimirán los nombres todos los ingredientes. Los ingredientes no usad por receta. Se muestran los no usados. 6. Cuando se esté imprimiendo, DATA (datos) tend una flecha parpadeante. TMR3610 Manual para operarios D4023-ES... -
Página 35: Introducir Nueva Receta
Repita los pasos 4 a 7 para cada ingrediente obligatorio. NOTA: En modo entrada por porcentajes/carga, habría que introducir un 75% del ingrediente, por ejemplo como 75.00 en la pantalla. Así 5,75% de ingrediente, se introduce como 5.75. D4023-ES TMR3610 Manual para operarios... - Página 36 13. Al pulsar , se completará la receta. 14. El indicador calcula y muestra la cantidad total de la receta. Repita los pasos 1 a 14 hasta que todas las recetas estén programadas. 15. Pulse para salir. TMR3610 Manual para operarios D4023-ES...
-
Página 37: Editar Receta
10. Pulse y mantenga pulsada la flecha DERECHA durante tres segundos para insertar un nuevo ingrediente. NOTA: Esto introducirá el ingrediente justo antes del ingrediente que se muestra ahora en la pantalla. D4023-ES TMR3610 Manual para operarios... -
Página 38: Borrar Una Receta
PRINT TO PRINT RECIPE—Press minus to erase recipe— press net/gross to exit (PULSE PRINT PARA IMPRIMIR RECETA - Pulse menos para borrar receta - Pulse net/gross (neto/bruto) para salir) 4. Pulse la flecha IZQUIERDA para borrar los TMR3610 Manual para operarios D4023-ES ingredientes... -
Página 39: Revisar Una Receta
Nota: Tiene que estar instalado el puerto de serie opcional para imprimir. 1. Pulse para mostrar primera receta. Rec 01 Pulse repetidamente para mostrar otras recetas. 2. Al pulsar , se imprimirá la receta. 3. Pulse D4023-ES TMR3610 Manual para operarios... -
Página 40: Cómo Imprimir Todas Las Recetas
2. Empieza la descarga en un establo. Conforme la receta se descarga, el indicador muestra el peso que queda de la receta. 3. Pulsando se configura un cero temporal si más de un establo tiene la misma receta. TMR3610 Manual para operarios D4023-ES... -
Página 41: Otras Funciones
14.2. Uso de la opción atenuador (Dimmer) 1. Siga pulsando hasta que aparezca «dimmer». dimmer 2. Pulse rápidamente . La retroiluminación de la pantalla se apagará. 3. Vuelva a pulsar para que la retroiluminación se apague. D4023-ES TMR3610 Manual para operarios... -
Página 42: Número De Acceso Directo (D.A.N.)
(ID de camión o número SCALID de mezcladora). Si el seguimiento de cero está SEGUIMIENTO DE ON/OFF activado, ajuste la báscula para CERO 1004 (ACTIVADO/ compensar la acumulación de ZTRACK DESACTIVADO) nieve y barro. TMR3610 Manual para operarios D4023-ES... - Página 43 D4023-ES TMR3610 Manual para operarios...
- Página 44 4-dd-mm Selecciona el formato de FECHA 1203 fecha 5-dd/mm/aa DATE F 6-dd/mm/aaaa 7-ddmmaa 8-ddmmaaaa Con la tecla de selección o el FECHA 1204 Introduzca ddmmaa teclado numérico se puede DATE cambiar la fecha; la tecla TMR3610 Manual para operarios D4023-ES...
- Página 45 ESPERA TARA, DESACTIVADO, PRECONFIGURADO, CAMBIAR) OPEN,--,+,*,0, 1,2,3, 4,5,6,7,8,9,A,B,C, CAMBIAR MENSAJE Mensaje que se muestra para DE LA ENTRADA D,E,F,G,H,I,J,K,L, estado de entrada remota. 1412 REMOTA 2 D.A.N. 1411 configurado a M,N,O,P,Q,R,S,T,U, RI2MSG «cambiar». -V,-W,-X,-Y,-Z (ABIERTO) D4023-ES TMR3610 Manual para operarios...
- Página 46 0,1,2,3,4,5,6,7,8,11,12,15,27,37,38 Seleccione salida de MARCADOR 2101 marcador SCOREM Peso mostrado = Pulse la tecla Permite cero/balanza como SALIDA A CERO 2102 CERO y manténgala pulsada tres peso bruto de serie para ZEROUT segundos. SCOREM #11. TMR3610 Manual para operarios D4023-ES...
- Página 47 1L PRT línea CONFIGURACIÓN D.A.N. OPCIONES [mostradas] DESCRIPCIÓN Números de acces [pantalla] Núm. ROJO=PREDETERMINADO Si está activado, al pulsar las IMPRESIÓN ON/OFF teclas se imprimen AUTOMÁTICA 2303 automáticamente los valores (ACTIVADO/ DESACTIVADO) APRINT de pesaje. D4023-ES TMR3610 Manual para operarios...
- Página 48 AJUSTE WM1 1 Aumentar este número para 3003 WMA1-1 un pesaje nivelado 0=desactivado. Use un valor AJUSTE WM1 2 3004 inferior a WMA1-1 para un WMA1-2 pesaje rápido. TMR3610 Manual para operarios D4023-ES...
- Página 49 (ACTIVADO/ DESACTIVADO) la carga/descarga OFF, PRESET, SETPNT Selecciona el RELÉ (DESACTIVADO, 4005 comportamiento de la salida RELAY PREDETERMINADO, PUNTO DE de alarma +12VCC AJUSTE) Configura el tiempo de 4006 RETARDO avance/impresión automática D4023-ES TMR3610 Manual para operarios...
- Página 50 Impide el avance automático OFF/ON TOLERANCIA 4203 si el valor predeterminado (DESACTIVADO/ ACTIVADO) OVERLK supera la tolerancia Selecciona tiempo o TEMPORIZADOR, revoluciones de la TIMER, COUNTER CONTADOR 4301 mezcladora para aminorar el (TEMPORIZADOR, CONTADOR) TMRCTR temporizador/contador de mezcladora. TMR3610 Manual para operarios D4023-ES...
- Página 51 OFF, COM1, COM2, COM3 Configura puerto para señal 20MA 5011 (DESACTIVADO, COM1, COM2, 20MA a espejo 20MAMR COM3) Configura puerto de salida de PUERTO DE OFF, COM1, COM2, COM3 receta RECETA 5012 (DESACTIVADO, COM1, COM2, RECPRT COM3) D4023-ES TMR3610 Manual para operarios...
- Página 52 BLOQUEO POR avance automático si el valor TOLERANCIA DE (DESACTIVADO/ACTIVADO) predeterminado supera la LOTES 6007 BOVRLK tolerancia RETARDO EN EL 0, MANUAL Seleccionar los segundos de AVANCE POR 6008 retardo antes de avanzar a la LOTES TMR3610 Manual para operarios D4023-ES...
- Página 53 DESCRIPCIÓN Números d [pantalla] Núm. ROJO=PREDETERMINADO INGREDIENTE Selecciona modo automático (PC)OFF, 1 ING, 1+2ING,---- de cambio de peso de CAMBIAR DE PESO ingrediente. D.A.N. 6054 (SCALE) OFF, 1ING, 1ING+P 6053 INGSIZ selecciona PC o BÁSCULA. D4023-ES TMR3610 Manual para operarios...
- Página 54 OFF, ON RECETA algunas teclas al cargar / 6202 (DESACTIVADO /ACTIVADO) RECKEY descargar receta. Seleccionar ya sea PC o EX NÚMERO DE LOTE PCCTRL, EZCTRL para controlar el número de BATNUM 6203 lote Números d TMR3610 Manual para operarios D4023-ES...
- Página 55 6212 (ACTIVADO/ DESACTIVADO) seleccionan las recetas. RECPEN MENSAJE DE CAÍDA Si está activado - Muestra la DE ALIMENTACIÓN hora y fecha de la caída de 6213 PWRLOS alimentación si un ajuste predeterminado/receta estuviera activa. D4023-ES TMR3610 Manual para operarios...
- Página 56 OFF, ON Si está activado, registra TYREL pesos preconfigurados como 6221 (DESACTIVADO /ACTIVADO) un Indicador Tyrel TCX-1300. TCI300 FUNCIONES DE CONFIGURACIÓN CONFIGURACIÓN OFF,ON Para mostrar constantemente DE SIGNON 8001 el mensaje sign-on (DESACTIVADO /ACTIVADO) SIGNON TMR3610 Manual para operarios D4023-ES...
- Página 57 1 a 9 de pantalla y capacidad *1000 Calibración 32640 Número 8712 Peso mostrado a 0,4mV/V D.A.N. OPCIONES (mostradas) CONFIGURACIÓN DESCRIPCIÓN (pantalla) Núm. ROJO=PREDETERMINADO Hay que introducir el menú de servicio para usar los D4023-ES TMR3610 Manual para operarios...
- Página 58 Si está activado, se puede ACTIVADO 90061 (QWERTY DESACTIVADO, usar el teclado QWERTY QWERTY ACTIVADO) IDENTIFICACIÓN DE Se puede introducir el ID de MODELO 90201 3610 un modelo específico que se MODELID muestre cuando se arranque. TMR3610 Manual para operarios D4023-ES...
- Página 59 / YES REINICIAR Reiniciar el indicador a la 99999 REINIT configuración de fábrica. 3 (NO, SÍ) CALIBRACIÓN DE LA Iniciar el temporizador de Introduzca la calibración de GANANCIA 100001 calibración ganancia GN CAL D4023-ES TMR3610 Manual para operarios...
-
Página 60: Instalación
Indicador para el usuario final. Digi-Star ofrece una serie de opciones de montaje para que el usuario final pueda personalizar la ubicación y colocación del indicador. En el siguiente apartado verá un listado de las opciones de montaje. -
Página 61: Montaje En Barra
407434 KIT-1.5”MONTAJE DE BARRA CON BASE DE TRIPLE VENTOSA MONTAJES LATERAL Y UNIVERSAL CLAVE NÚMERO DE DESCRIPCIÓN PIEZA 408880 Montaje para grandes indicadores con hardware e imán 408828 Montaje para grandes indicadores con hardware sin imán 408199 Base corta universal de montaje D4023-ES TMR3610 Manual para operarios... -
Página 62: Conexiones De Cables
Nunca haga funcionar el indicador en un equipo con un circuito de carga de motor cuando se le haya quitado la batería. Digi-Star recomienda que la alimentación roja (+) y el contacto negro de tierra (-) se conecten así: ... - Página 63 Salida de Naranja alarma Azul Entrada remota Diagrama de conexión del indicador Conexión de la caja J Indicador remoto Entrada/ Salida Cable eléctrico Conexión digital Conexión Conexión (Opcional) (Opcional) Conexiones de los cables del panel inferior D4023-ES TMR3610 Manual para operarios...
-
Página 64: Conexión De Las Celdas De Carga En La Caja De Conexiones
4 celdas de carga bloques de terminal. Clave de colores de cables Color Descripción Blanco Señal + Verde Señal - Rojo Excitación + Negro Excitación - Protección Protección Cable de caja conexiones TMR3610 Manual para operarios D4023-ES... -
Página 65: Dirección De La Celda De Carga
Mayor precisión de carga Funciones Se comunica con diferentes mezcladoras Especificaciones Radios internas 2,4 Ghz Alcance de 1000 pies 24 canales Sistema CC de 12 o 24 voltios D4023-ES TMR3610 Manual para operarios Kit de descargador de datos... -
Página 66: Opciones De Transferencia De Datos
RD2400V pantalla remota retroiluminada con números de 1,7” de alto RD2400V pantalla remota retroiluminada con transmisor y receptor instalados RD2400 pantalla remota retroiluminada con números de 1” de alto RD2400 Pantalla remota retroiluminada con transmisor y receptor instalados RD4000 Pantalla remota TMR3610 Manual para operarios D4023-ES... -
Página 67: Sensor De Contador De Rotaciones (Kit Núm. Pieza: 408088)
Ejemplo: A las 50 horas de funcionamiento está programado engrasar el eje PTO o hay que cambiar el aceite del motor. Para un mantenimiento correcto del equipo, consulte el manual del equipo para operario. D4023-ES TMR3610 Manual para operarios... -
Página 68: Resolución De Problemas
Compárelos con los números de configuración y calibración del indicador. Póngase en contacto con su distribuidor ¿Tenía la Caja J Arregle o sustituya SÍ alguna mala para mayor información. conexión o cable Caja J suelto? Ver página siguiente TMR3610 Manual para operarios D4023-ES... - Página 69 (Probablemente cuatro veces su peso real). incluso miles. Especialmente cuando una Toda diferencia podría ser indicación de que una celda de carga carga con más peso. está estropeada o hay algún problema estructural. D4023-ES TMR3610 Manual para operarios...
-
Página 70: Declaración De Conformidad
Declaración de conformidad 19.0 DECLARACIÓN DE CONFORMIDAD TMR3610 Manual para operarios D4023-ES... -
Página 71: Notas
Notas 20.0 NOTAS D4023-ES TMR3610 Manual para operarios...
