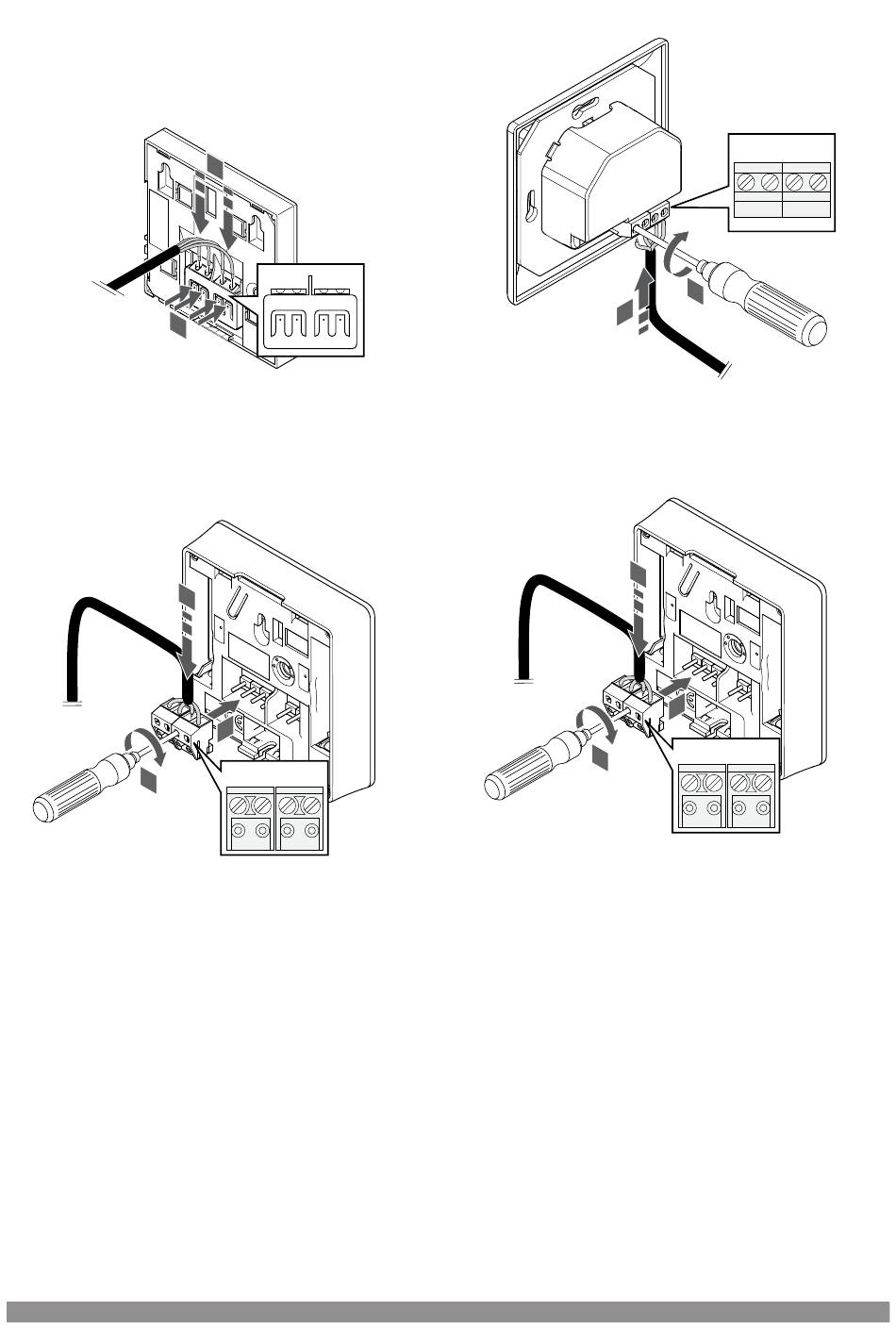

Conectar el cable de comunicación a un
termostato
Conecte el cable de comunicación a un termostato.
Uponor Smatrix Base T-141
1
1.
Presione los pulsadores del terminal de conexión situado en la
parte posterior del termostato.
2.
Mientras mantiene presionados los pulsadores, inserte cada uno
de los cuatro cables en el terminal de conexión correspondiente
del termostato (marcados A, B, + o -).
Uponor Smatrix Base T-143
2
1.
Introduzca los cuatro cables en los conectores desmontables
marcados (A, B, + y -) del termostato.
2.
Apriete los tornillos que fijan los cables en el conector.
3.
Introduzca los conectores en las clavijas de entrada del
termostato.
2
A B
+ -
1
3
A B + -
Uponor Smatrix Base T-144
SI0000032
1.
Introduzca los cuatro cables en los conectores marcados (A, B,
+ y -) del termostato.
2.
Apriete los tornillos que fijan los cables en el conector.
Uponor Smatrix Base T-145
1.
Introduzca los cuatro cables en los conectores desmontables
SI0000036
marcados (A, B, + y -) del termostato.
2.
Apriete los tornillos que fijan los cables en el conector.
3.
Introduzca los conectores en las clavijas de entrada del
termostato.
Uponor Smatrix Base PULSE
A B + -
2
1
1
3
A B + -
2
|
Manual de instalación y funcionamiento
SI0000031
SI0000036
|
29
