7 Instalación del termostato de habitación
Uponor Smatrix Base como dispositivo
del sistema

7.1 Uponor Smatrix Base T-143

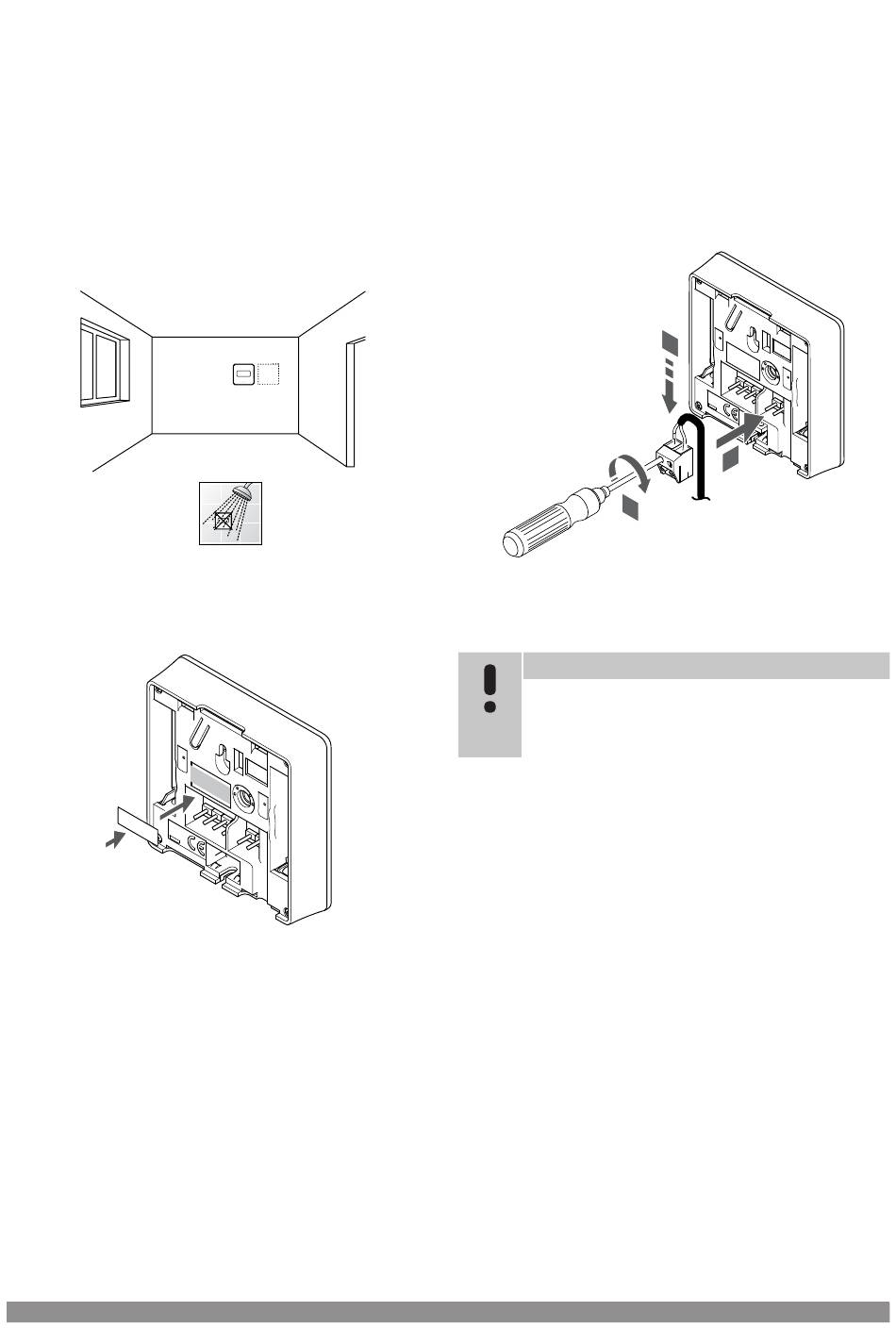

Colocación del termostato
• Asegúrese de que el termostato está alejado de fuentes de
humedad y de salpicaduras de agua (IP20).
Etiquetado del termostato
# 0
1
# 0
1
Cuando proceda, etiquete el termostato con los números de canal
que vaya a controlar, por ejemplo, #S02, #S03.
Si hay una sonda externa o una señal de entrada conectada, añada
información sobre el tipo de sonda cuando proceda.
Combinaciones de termostatos y sondas/señales de entrada
disponibles:
• Temperatura exterior
• Sonda de temperatura de impulsión para la función de
conmutación de calefacción/refrigeración
• Función de conmutación Confort/ECO
• Función de conmutación de calefacción/refrigeración
Conexión de la sonda externa o señal de
entrada al termostato
SD0000014
1. Introduzca los dos cables que vienen de la sonda/señal de
entrada (no polarizados) en el conector extraíble.
2. Apriete los tornillos que fijan los cables en el conector.
3. Introduzca el conector en las clavijas de entrada del termostato.
NOTA:
Para una temperatura precisa: monte la sonda exterior
en el lado norte del edificio donde es poco probable que
se vea expuesta a la luz solar directa. No la coloque
cerca de puertas, ventanas o salidas de aire.
Cuando se usa como dispositivo del sistema, el terminal de la sonda
externa se usa para conectar una sonda de temperatura exterior, una
sonda de temperatura de impulsión para el interruptor de calefacción/
refrigeración (requiere un módulo de comunicación), un interruptor de
calefacción/refrigeración o un interruptor Confort/ECO. Use los
interruptores DIP del termostato para seleccionar el modo de función.
