3 Descripción del sistema Uponor Smatrix
Base PULSE
Uponor Smatrix Base es un sistema de gestión para instalaciones de
calefacción y refrigeración por suelo radiante. Dispone de un mando
de temperatura cómodo y de uso intuitivo para cada habitación de la
casa, que se puede combinar con diversos componentes.
3.1 Descripción general del
sistema
Uponor Smatrix Base consta de una Unidad base de la habitación,
un módulo de comunicación (opcional), termostatos y actuadores. La
Unidad base de la habitación gestiona el funcionamiento de los
actuadores cuando los termostatos detectan una demanda de
calefacción o refrigeración.
La optimización y configuración del sistema (para hasta cuatro
Unidades base de habitación) se facilita mediante la aplicación
Uponor Smatrix PULSE (conectada a través del módulo de
comunicación). El sistema puede funcionar sin el módulo de
comunicación, pero con la funcionalidad reducida.
Uponor Smatrix Wave se controla mediante diferentes tipos de
termostatos. Los termostatos, diseñados para una comodidad
máxima, se comunican con la Unidad base de la habitación a través
de un protocolo de comunicación por cable. Es posible combinar
diferentes tipos de termostatos Uponor Smatrix Base en la misma
instalación.
6
|
Uponor Smatrix Base PULSE
SD0000015
|
Manual de instalación y funcionamiento

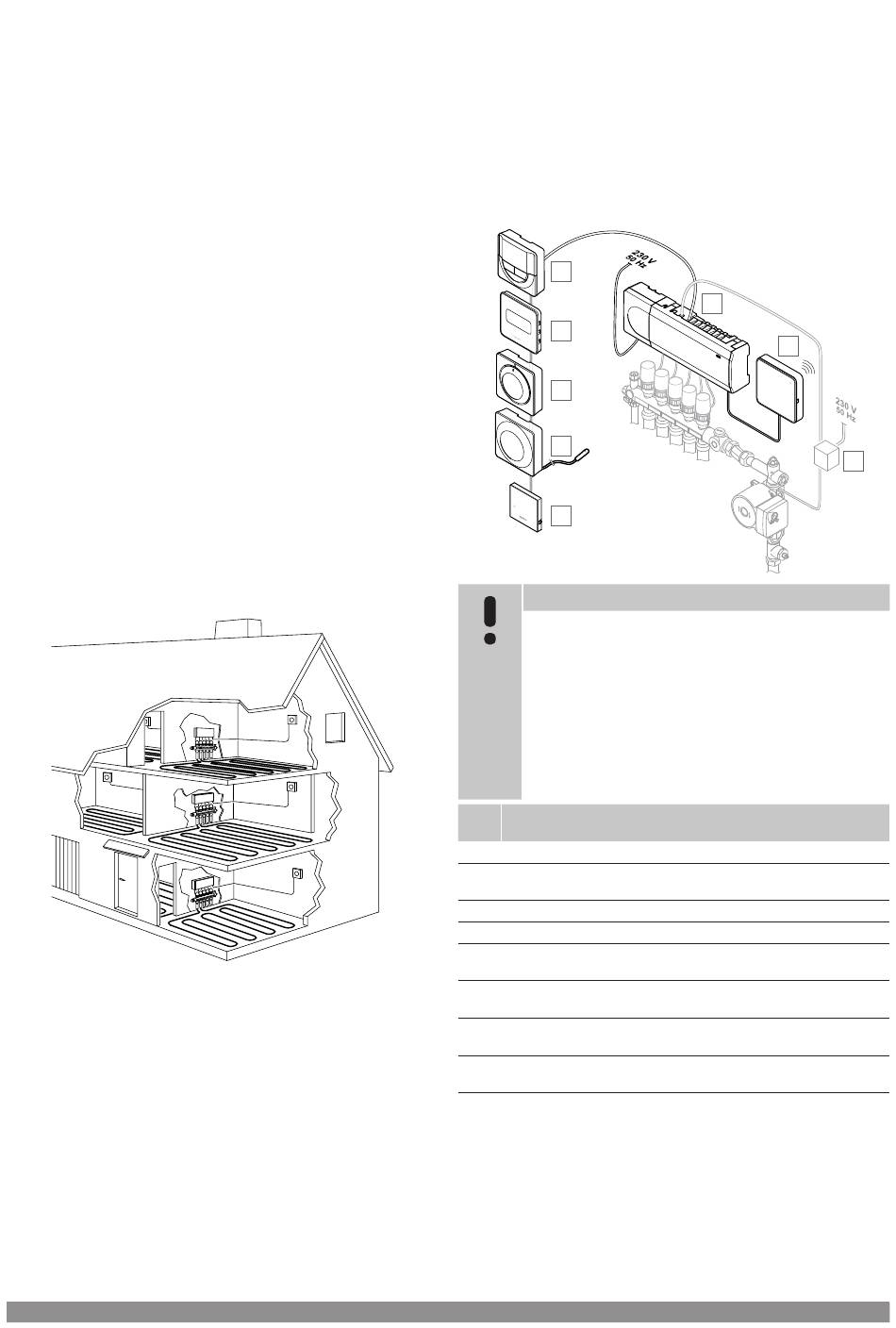

3.2 Ejemplo de un sistema

La siguiente ilustración muestra un Uponor Smatrix Base con varias
opciones de instalación y termostatos.
A
B
C
D
E
NOTA:
La sonda de suelo se puede conectar a un termostato
(excepto los T-141, T-144 o T-145). Que se puede utilizar
para limitar la temperatura del suelo.
Por ejemplo, el límite máximo puede proteger un
recubrimiento de suelo sensible frente a la exposición de
temperaturas demasiado elevadas cuando se produce
una elevada demanda de calor. El límite mínimo puede
mantener caliente un suelo embaldosado cuando no
existe una demanda de calefacción general para la
habitación.
Artíc
Descripción
ulo
A
Uponor Smatrix Base T-146, Página 10 (termostato digital)
B
Uponor Smatrix Base T-149, Página 11 (termostato digital con
HR) con sonda de suelo
C
Uponor Smatrix Base T-145, Página 9 (termostato estándar)
D
Uponor Smatrix Base T-143, Página 9 (termostato público)
E
Uponor Smatrix Base T-141, Página 8 (termostato de sonda
de suelo)
F
Uponor Smatrix Base PULSE X-245, Página 7 (Unidad base
de la habitación)
G
Uponor Smatrix PULSE Com R-208, Página 8 (módulo de
comunicación)
H
Caja de conexiones externa para bombas (producto de terceros,
solo un ejemplo esquemático en la ilustración)
F
G
H
CD0000132
