Pérdidas de carga
Cálculo de las pérdidas de carga
○ El caudal de agua en el intercambiador se calcula con la siguiente fórmula:
○ G = (Q x 860) : ΔT
 Donde:
G (l/h) = caudal de agua en el intercambiador;
Q (kW) = potencia intercambiada, que puede ser QF (para el evaporador) o QT (para el condensador), dependiendo del intercambiador considerado;
ΔT (°C) salto térmico
○ Las pérdidas de carga pueden obt enerse mediante el software de selección HITECSA, pueden leerse en el gráfico al lado, o pueden calcularse con la
siguiente fórmula aproxi mati va:
Nota:
Para todas las máquinas, tomar como referencia, en cualquier caso, los límites de funcionamiento y los saltos térmicos (ΔT) admitidos.

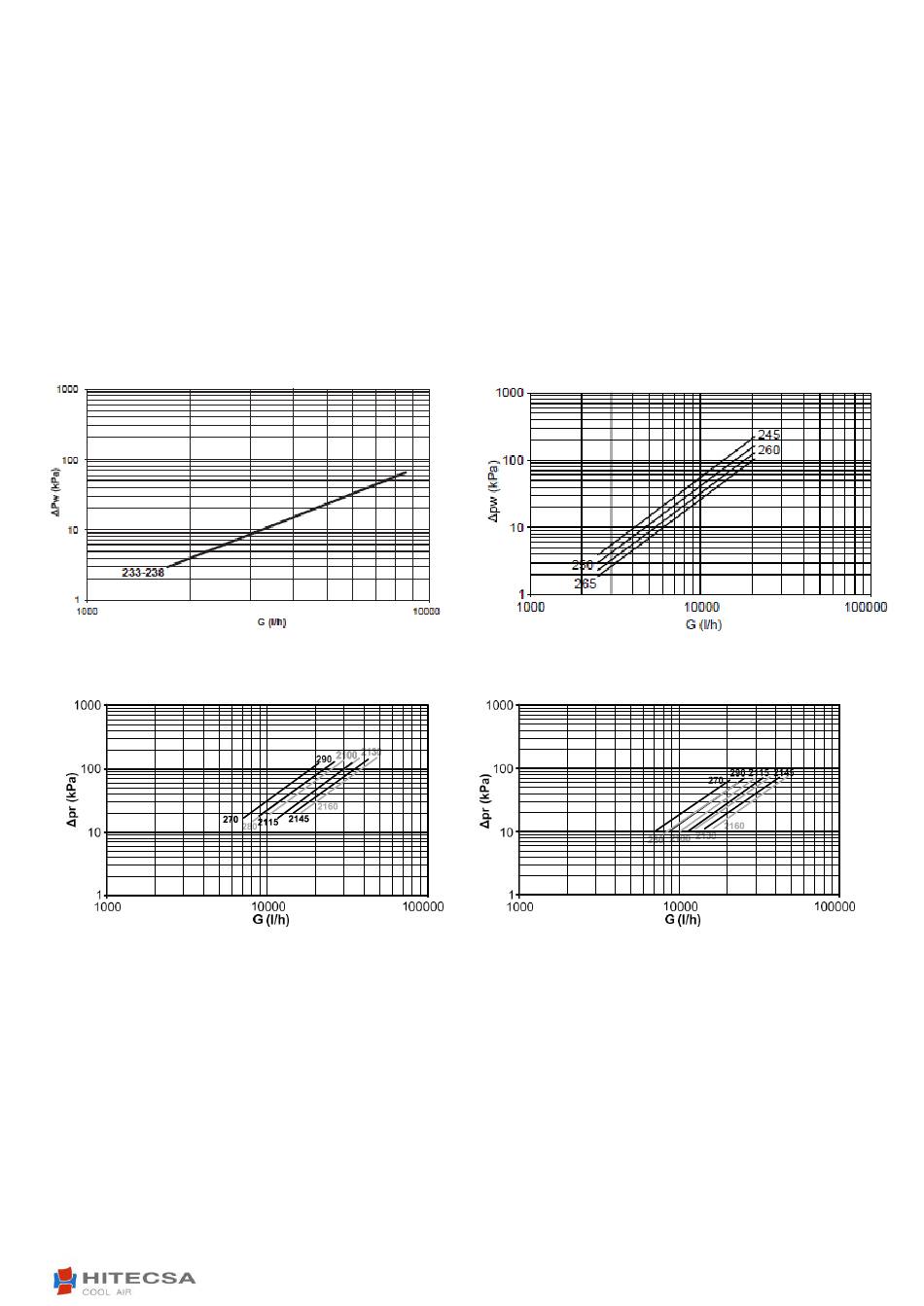

Gráfico " 1": Pérdidas de carga EQU-PF-EQUH-PF 233÷238
Gráfico " 1": Pérdidas de carga EQU-PF 270÷2160
Δpw ( kPa) = pérdida de carga nominal en el i ntercambiador en cuestión (tabla Datos técnicos).
G (l/h) = caudal de agua en el intercambiador en cuestión.
Nota:
Para todas las máquinas, tomar como referencia, en cualquier caso, los límites de funcionamiento y los saltos térmicos (ΔT) admitidos.
Δpw = Δpw
x (G: G )²
nom nom
Gráfico " 1": Pérdidas de carga EQU-PF-EQUH-PF 245÷265
Gráfico " 1": Pérdidas de carga EQUH-PF 270÷2160
