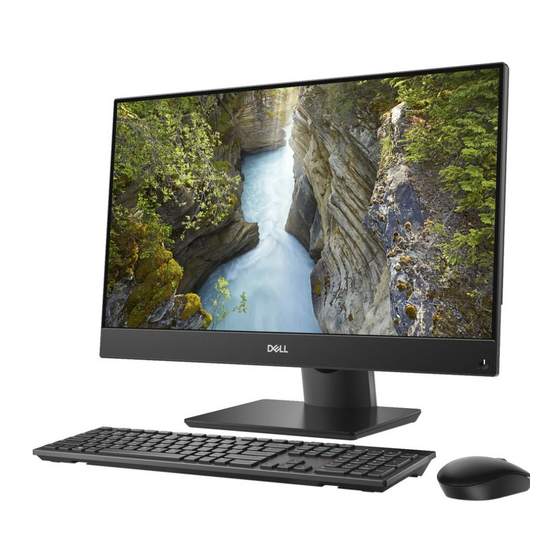

- Página 1 OptiPlex 7460 All-in-One de Dell Guía de instalación y especificaciones Modelo reglamentario: W19C Tipo reglamentario: W19C001...
- Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus subsidiarias.
-
Página 3: Tabla De Contenido
Contenido 1 Configure el equipo............................5 2 Chasis................................10 Vista frontal del chasis..............................10 Vista posterior del chasis..............................11 Vista izquierda del chasis..............................12 Vista derecha del chasis..............................12 Vista inferior del chasis..............................13 Transformar..................................13 Base básica todo en uno............................13 Base de altura regulable............................. - Página 4 Mostrar los controladores del adaptador........................40 Controladores de audio..............................40 Controladores de red............................... 40 Controladores de cámara..............................41 Controladores de almacenamiento..........................41 Controladores de seguridad.............................41 Controladores Bluetooth..............................41 Controladores USB................................41 6 Obtención de ayuda............................. 42 Cómo ponerse en contacto con Dell..........................42 Contenido...
-
Página 5: Configure El Equipo
Configure el equipo Montaje del soporte. Base básica todo en uno Configure el equipo... - Página 6 Base de altura regulable Configure el equipo...
- Página 7 Soporte articulado NOTA: La base viene ensamblada en la caja. Configure el equipo...
- Página 8 Configure el teclado y el mouse. NOTA: Consulte la documentación que se envía con el teclado y el mouse. Pase el cable a través del soporte y, a continuación, conecte el cable de alimentación. Base básica todo en uno Base de altura regulable Soporte articulado Configure el equipo...
- Página 9 Presione el botón de encendido. Configure el equipo...
-
Página 10: Chasis
Chasis Temas: • Vista frontal del chasis • Vista posterior del chasis • Vista izquierda del chasis • Vista derecha del chasis • Vista inferior del chasis • Transformar • Cámara emergente (opcional) Vista frontal del chasis Cámara de alta definición completa (FHD) (opcional) Cámara infrarroja (IR) de alta definición completa (FHD) (opcional) Emisores de infrarrojo (opcional) -
Página 11: Vista Posterior Del Chasis
Vista posterior del chasis Cubierta posterior Ranura de cierre de seguridad Cubierta de la base Soporte Cubierta de la base Puerto de salida HDMI (con tarjeta gráfica discreta) Puerto HDMI de entrada Puerto de salida HDMI (con tarjeta gráfica integrada) DisplayPort Puerto de red Puertos USB 3.1 de 1.ª... -
Página 12: Vista Izquierda Del Chasis
Vista izquierda del chasis el lector de tarjetas SD Puerto USB 3.1 Generación 2 (tipo C) Puerto de audio universal/auricular Puerto USB 3.1 de primera generación con PowerShare Vista derecha del chasis Indicador luminoso de actividad de la unidad de disco duro Chasis... -
Página 13: Vista Inferior Del Chasis
Vista inferior del chasis Etiqueta de servicio Selección de entrada de video/botón de prueba automática de pantalla incorporada Transformar Base básica todo en uno Chasis... -
Página 14: Base De Altura Regulable
Base de altura regulable Soporte articulado Chasis... -
Página 15: Cámara Emergente (Opcional)
Cámara emergente (opcional) NOTA: Extienda la cámara mientras usa cualquier función para que la cámara no se bloquee. Chasis... -
Página 16: Especificaciones Del Sistema
Procesador Los productos estándar globales (GSP) son un subconjunto de productos de Dell que se administran por motivos de disponibilidad y transiciones sincronizadas en todo el mundo. Asegúrese de que la misma plataforma esté disponible para comprar en todo el mundo. Esto les permite a los clientes reducir el número de configuraciones que administran a nivel mundial, con la consiguiente reducción de costos. -
Página 17: Memoria
Tipo Intel Core i5: 8600 (6 núcleos/9 MB/6 T/hasta 4.3 GHz/65 W) Intel Core i7: 8700 (6 núcleos/12 MB/12 T/hasta 4.6 GHz/65 W) Memoria Tabla 2. Especificaciones de la memoria Configuración de memoria mínima 4 GB (módulo de 1 x 4 GB) Configuración de memoria máxima 32 GB Número de ranuras... -
Página 18: Audio
Unidad principal/de arranque Unidad secundaria 1 unidad de 2.5 pulgadas 1 disco duro de 2.5 pulgadas con M.2 Optane NOTA: Compatible con RAID 0 y 1 con disco duro de M.2 y de 2.5 pulgadas. Audio Tabla 5. Audio Audio de alta definición Realtek ALC3289 integrado Compatibilidad con estéreo de alta definición Sí... -
Página 19: Cámara Web
DisplayPort 1.2 HDMI 1.4 HDMI 2.0b • 3440 x 1440 Resolución máxima de MST dual 2560 x 1080 Todas las resoluciones que figuran en 24 bpp son de actualización de 60 Hz, salvo que se especifique lo contrario Cámara web Tabla 8. -
Página 20: Pantalla
Un puerto USB 3.1 tipo C de 2. generación (lateral) Conector de red (RJ-45) Un puerto posterior HDMI 1.4 de salida Un puerto posterior (configuraciones con gráficos integrados) HDMI 2.0 de salida Un puerto posterior (configuraciones con gráficos discretos) DisplayPort 1.2 Un puerto posterior Conector de audio universal Un puerto lateral... -
Página 21: Alimentación
Relación de contraste (típica) 1000 Tiempo de respuesta (máximo) 25 minutos-segundos Frecuencia de actualización 60 hHz Ángulo de vista horizontal 178 grados Ángulo de vista vertical 178 grados Alimentación Tabla 12. Alimentación Potencia de la fuente de alimentación EPA Platinum de 240 W EPA Bronze de 155 W Rango de voltaje de entrada de CA 90 a 264 VAC... -
Página 22: Dimensiones Físicas Del Sistema
Tabla 13. Disipación térmica Alimentación Gráficos Disipación de calor Voltaje 155 W Tarjeta gráfica integrada 155 * 3.4125 = 529 BTU/h 100 a 240 VCA, 50 a 60 Hz, 3 A/ 1.5 A 240 W Tarjeta gráfica discreta 240 * 3.4125 = 819 BTU/h 100 a 240 VCA, 50 a 60 Hz, 3.6 A/1.8 A Tabla 14. - Página 23 Tabla 15. Dimensiones del sistema Peso del chasis de la no táctil sin la base (libras/kilogramos) 13.32/6.04 Peso del chasis de la táctil sin la base (libras/kilogramos) 13.34/6.05 Dimensiones del chasis no táctil (sistema sin base): Altura (pulgadas/centímetros) 13.54/34.40 Ancho (pulgadas/centímetros) 21.27/54.02 Profundidad (pulgadas/centímetros) 2.08/5.28...
-
Página 24: Entorno
Peso de envío (libras/kilogramos: incluye materiales de embalaje) 29.76/13.50 Entorno NOTA: Para obtener más detalles sobre las características medioambientales de Dell, consulte la sección Atributos medioambientales. Consulte cada región específica para conocer la disponibilidad. Tabla 16. Entorno Embalajes reciclables Sí... -
Página 25: System Setup (Configuración Del Sistema)
System Setup (Configuración del sistema) La configuración del sistema le permite administrar el hardware de su computadora de escritorio y especificar las opciones de nivel de BIOS. En la configuración del sistema, puede hacer lo siguiente: • Modificar la configuración de la NVRAM después de añadir o eliminar hardware. •... -
Página 26: Teclas De Navegación
La pantalla de secuencia de inicio también muestra la opción de acceso a la pantalla de la configuración del sistema. Acceso al programa de configuración del BIOS Encienda (o reinicie) el equipo. Cuando aparezca el logotipo de DELL durante la POST, espere a que se muestre la petición de F2 y, entonces, presione F2 inmediatamente. NOTA: La petición de F2 indica que el teclado se ha inicializado. -
Página 27: Opciones De La Pantalla General (General)
Opciones de la pantalla General (General) En esta sección se enumeran las principales características de hardware del equipo. Opción Descripción Información del • System Information (Información del sistema): muestra la versión del BIOS, la etiqueta de servicio, la etiqueta sistema de inventario, la etiqueta de propiedad, la fecha de propiedad, la fecha de fabricación y el código de servicio rápido. -
Página 28: Opciones De La Pantalla Configuración Del Sistema
Opción Descripción • Always, Except Internal HDD (Siempre, excepto HDD interno) • Always (Siempre) • Never (Nunca) Advanced Boot Esta opción le permite obtener las ROM de la opción heredada para que se carguen. La opción Enable Legacy Options Option ROMs (Activar ROM de opción heredada) está desactivada de manera predeterminada. •... - Página 29 Opción Descripción SMART Reporting Este campo controla si se informa de los errores de la unidad de disco duro para unidades integradas durante el inicio del sistema. Esta tecnología es parte de la especificación SMART (Tecnología de informes y análisis de automonitoreo).
-
Página 30: Opciones De La Pantalla Security (Seguridad)
Opciones de la pantalla Security (Seguridad) Opción Descripción Contraseña de Permite establecer, cambiar o eliminar la contraseña de administrador. administrador NOTA: La contraseña de administrador debe establecerse antes que la contraseña del sistema o unidad de disco duro. Al eliminar la contraseña de administrador, se elimina automáticamente la contraseña del sistema. - Página 31 Opción Descripción • Configuración predeterminada: la opción Enable UEFI Capsule Firmware Updates (Activar las cápsulas de actualización de firmware UEFI) está seleccionada. TPM 2.0 Security Le permite activar el módulo de plataforma segura (TPM) durante la POST. Esta opción está activada de forma predeterminada.
-
Página 32: Opciones De La Pantalla Inicio Seguro
Opción Descripción • Habilitar bloqueo de contraseña maestra SMM Security Esta opción permite habilitar o deshabilitar las protecciones de SMM Security Mitigation de UEFI adicionales. Mitigation • SMM Security Mitigation Opciones de la pantalla Inicio seguro Opción Descripción Secure Boot Enable Esta opción activa o desactiva la característica de Inicio seguro. •... -
Página 33: Opciones De La Pantalla Intel Software Guard Extensions (Extensiones De Protección Del Software Intel)
Opciones de la pantalla Intel Software Guard Extensions (Extensiones de protección del software Intel) Opción Descripción Intel SGX Enable Este campo especifica que proporcione un entorno seguro para ejecutar código o guardar información confidencial en el contexto del sistema operativo principal. Las opciones son: •... -
Página 34: Opciones De La Pantalla Power Management (Administración De Energía)
Opciones de la pantalla Power Management (Administración de energía) Opción Descripción Recuperación de Permite habilitar o deshabilitar el encendido automático del equipo cuando se conecta un adaptador de CA. • Power Off (Apagado) (valor predeterminado) • Encendido • Último estado de alimentación Activa la tecnología Esta opción se utiliza para habilitar o deshabilitar la compatibilidad con la tecnología Intel Speed Shift. -
Página 35: Opciones De La Pantalla Post Behavior (Comportamiento De Post)
Opción Descripción Block Sleep (S3 state) (Bloquear reposo, estado S3) Configuración predeterminada: la opción está desactivada. Opciones de la pantalla POST Behavior (Comportamiento de POST) Opción Descripción NumLock LED Esta opción especifica si la luz LED de Bloq Num se debe activar cuando arranca el sistema. •... -
Página 36: Opciones De La Pantalla Virtualization Support (Compatibilidad Con Virtualización)
Opciones de la pantalla Virtualization support (Compatibilidad con virtualización) Opción Descripción Virtualización Permite habilitar o deshabilitar la función Intel Virtualization Technology. Enable Intel Virtualization Technology (Habilitar tecnología de virtualización de Intel) (predeterminada). VT para E/S directa Activa o desactiva el uso por parte del monitor de máquina virtual (VMM) de otras funciones de hardware adicionales proporcionadas por la tecnología Intel®... -
Página 37: Opciones De La Pantalla System Log (Registro Del Sistema)
Opciones de la pantalla System Log (Registro del sistema) Opción Descripción BIOS Events Permite ver y borrar eventos de la POST del programa de configuración del sistema (BIOS). Opciones de configuración avanzada Opción Descripción ASPM Permite configurar el nivel de ASPM. •... -
Página 38: Eliminación O Modificación De Una Contraseña Existente De Configuración Del Sistema
• Solo se permiten letras en minúsculas. Las mayúsculas no están permitidas. • Solo se permiten los siguientes caracteres especiales: espacio, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Introduzca la contraseña del sistema que especificó anteriormente en el campo Confirm new password (Confirmar nueva contraseña) y haga clic en OK (Aceptar). -
Página 39: Software
NeoKylin 6.0 SP4 (China solamente) Descarga de los controladores de Encienda su computadora de escritorio. Vaya a Dell.com/support. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su computadora de escritorio y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de... -
Página 40: Controladores Del Conjunto De Chips Intel
Después de finalizar la descarga, vaya a la carpeta donde guardó el archivo del controlador. Haga clic dos veces en el icono del archivo del controlador y siga las instrucciones que aparecen en pantalla. Controladores del conjunto de chips Intel Verifique si los controladores del chipset de Intel ya están instalados en el sistema. -
Página 41: Controladores De Cámara
Controladores de cámara Compruebe si el controlador de la cámara ya se encuentra instalado en el sistema. Controladores de almacenamiento Verifique si los controladores de control de almacenamiento ya están instalados en el sistema. Verifique si los controladores de almacenamiento ya están instalados en el sistema. Controladores de seguridad Compruebe si los controladores de seguridad ya se encuentran instalados en el sistema. -
Página 42: Obtención De Ayuda
Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
