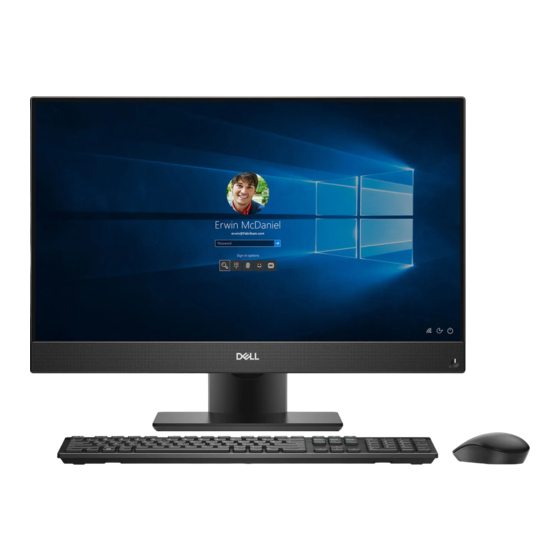

Dell OptiPlex 7470 Guía De Configuración Y Especificaciones
Ocultar thumbs
Ver también para OptiPlex 7470:
- Guía de configuración y especificaciones (41 páginas) ,
- Manual de servicio (96 páginas)
Manuales relacionados para Dell OptiPlex 7470
Resumen de contenidos para Dell OptiPlex 7470
- Página 1 Dell OptiPlex 7470 todo en uno Guía de configuración y especificaciones Modelo reglamentario: W19C Tipo reglamentario: W19C001 Abril 2024 Rev. A02...
- Página 2 Una ADVERTENCIA indica la posibilidad de daños en la propiedad, de lesiones personales e incluso de muerte. © 2023 Dell Inc. o sus filiales. Todos los derechos reservados. Dell Technologies, Dell y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
- Página 3 Tabla de contenido Capítulo 1: Configure el equipo......................5 Capítulo 2: Chasis..........................10 Vista frontal del chasis.................................10 Vista del chasis posterior..............................11 Vista izquierda del chasis..............................12 Vista derecha del chasis..............................13 Vista inferior del chasis................................ 13 Transformar..................................14 Base básica todo en uno..............................14 Base de altura regulable..............................14 Base de altura ajustable con transformación de unidad óptica................
- Página 4 Mostrar los controladores del adaptador......................... 39 Controladores de audio...............................39 Controladores de red................................39 Controladores de cámara..............................40 Controladores de almacenamiento............................40 Controladores de seguridad............................... 40 Controladores Bluetooth..............................40 Controladores USB................................40 Capítulo 6: Obtención de ayuda.......................41 Cómo ponerse en contacto con Dell..........................41 Tabla de contenido...
- Página 5 Configure el equipo 1. Montaje del soporte. Base básica todo en uno Configure el equipo...
- Página 6 Base de altura regulable Configure el equipo...
- Página 7 Soporte articulado NOTA: La base viene ensamblada en la caja. Configure el equipo...
- Página 8 2. Configure el teclado y el mouse. NOTA: Consulte la documentación que se envía con el teclado y el mouse. 3. Pase el cable a través del soporte y, a continuación, conecte el cable de alimentación. Base básica todo en uno Base de altura regulable Soporte articulado Configure el equipo...
- Página 9 4. Presione el botón de encendido. Configure el equipo...
- Página 10 Chasis Temas: • Vista frontal del chasis • Vista del chasis posterior • Vista izquierda del chasis • Vista derecha del chasis • Vista inferior del chasis • Transformar • Cámara emergente (opcional) Vista frontal del chasis 1. Cámara de alta definición completa (FHD) (opcional) 2.
- Página 11 Vista del chasis posterior 1. Cubierta posterior 2. Ranura de cierre de seguridad 3. Cubierta de la base 4. Base Versión de UMA 1. Puerto de entrada HDMI (con tarjeta gráfica discreta) 2. Puerto de salida de HDMI (opcional) 3. DisplayPort de doble modo Dp++ 4.
- Página 12 1. Puerto de salida HDMI (con tarjeta gráfica discreta) 2. Puerto HDMI (opcional) 3. DisplayPort de doble modo Dp++ 4. Puerto de red 5. Puertos USB 3.1 de 1.ª generación compatibles con encendido/ 6. Puertos USB 3.1 de 2.ª generación compatibles con encendido/ activación activación 7.
- Página 13 Vista derecha del chasis 1. Indicador luminoso de actividad de la unidad de disco duro Vista inferior del chasis 1. Etiqueta de servicio 2. Selección de entrada de video/botón de prueba automática de pantalla incorporada Chasis...
- Página 14 Transformar Base básica todo en uno Base de altura regulable Chasis...
- Página 15 Base de altura ajustable con transformación de unidad óptica Soporte articulado Cámara emergente (opcional) NOTA: Extienda la cámara mientras usa cualquier función para que la cámara no se bloquee. Chasis...
- Página 16 Del entorno Procesador Los productos estándares globales (GSP) son un subconjunto de productos de relación de Dell que se administran por motivos de disponibilidad y transiciones sincronizadas en todo el mundo. Aseguran que la misma plataforma se pueda adquirir globalmente.
- Página 17 Tabla 2. Especificaciones del procesador Intel Core de 8.ª generación Tipo Intel Core i3-8100 (4 núcleos/6 MB/4 T/3,6 GHz/65 W) Intel Core i3-8300 (4 núcleos/8 MB/4 T/3,7 GHz/65 W) Intel Core i5-8400 (6 núcleos/9 MB/6 T/hasta 4,0 GHz/65 W) Intel Core i5-8500 (6 núcleos/9 MB/6 T/hasta 4,1 GHz/65 W) Intel Core i5-8600 (6 núcleos/9 MB/6 T/hasta 4,3 GHz/65 W) Intel Core i7-8700 (6 núcleos/12 MB/12 T/hasta 4,6 GHz/65 W) Memoria Tabla 3. Especificaciones de la memoria Descripción Valores 4 GB (módulo de 1 x 4 GB)
- Página 18 (disponible a partir de agosto de 2019). Para obtener un rendimiento óptimo al configurar unidades como un volumen de RAID, Dell recomienda modelos de unidad idénticos. Los volúmenes de RAID 0 (fraccionados, de rendimiento) se benefician de un mayor rendimiento cuando las unidades coinciden, ya que los datos se dividen en varias unidades: todas las operaciones de IO con tamaños de bloque mayores que el tamaño de sección dividirán la IO y...
- Página 19 Tabla 6. Audio (continuación) Audio de alta definición Realtek ALC3289 integrado Micrófono 40 000 ohmios a 60 000 ohmios Línea de entrada Línea de salida 100 ohmios a 150 ohmios Auriculares 1 ohmio a 4 ohmios Clasificación de alimentación del altavoz interno 3 vatios (promedio)/4 vatios (pico) Controlador de vídeo Tabla 7.
- Página 20 Tabla 9. Cámara web (opcional) (continuación) Descripción Valor Privacidad mecánica de la cámara web Cámara emergente Comunicaciones: integradas Tabla 10. Comunicaciones: integradas Descripción Valores Adaptador de red Ethernet Intel i219-LM 10/100/1000 Mb/s (RJ45 ) integrada con Intel Remote Wake UP y PXE Comunicaciones: inalámbricas NOTA: La tarjeta inalámbrica debe seleccionarse en el momento de la compra.
- Página 21 Tabla 12. Puertos y conectores externos (continuación) Descripción Valores Línea de salida para auriculares o altavoces 1 posterior Pantalla Tabla 13. Especificaciones de la pantalla Descripción Valores ● Full HD (FHD) táctil Tipo ● Full HD (FHD) no táctil Tamaño de la pantalla (diagonal) 24 pulgadas Tecnología de pantalla WLED...
- Página 22 82-85-82 % a una carga del 20-50-100 % Eficiencia normal (PFC activo) NOTA: La eficiencia típica de una fuente de alimentación PFC activa es del 70 %. La fuente de alimentación APFC no se ofrece con OptiPlex 7470 AIO Parámetros de CC Salida de +12.0 V Salida de +19.5 V...
- Página 23 Tabla 16. Batería de CMOS Batería de la CMOS de 3.0 V (tipo y duración de la batería estimada) Marca Tipo Voltaje Composición Vida útil VIC-DAWN CR-2032 Litio Descarga continua de menos de 30 kΩ hasta voltaje final de 2,0 V a una temperatura de 23 °C ±...
- Página 24 Tabla 17. Dimensiones del sistema (continuación) Descripción Valores Altura (pulgadas/centímetros) 13,54 / 34,40 Ancho (pulgadas/centímetros) 21,27 / 54,02 Profundidad (pulgadas/centímetros) 2,08 / 5,28 Dimensiones de base básica Altura (pulgadas/centímetros) 25,26 cm Ancho x profundidad (pulgadas/centímetros) 9,21 x 7,61 / 23,40 x 19,32 Peso (libras/kilogramos) 5,27 / 2,39 Dimensiones de la base de altura regulable...
- Página 25 Peso del envío (libras/kilogramos: incluye el material de embalaje) 29,76 / 13,50 Del entorno NOTA: Para obtener más detalles sobre las características medioambientales de Dell, vaya a la sección de atributos medioambientales. Consulte la región específica para ver la disponibilidad. Tabla 18. Del entorno Descripción...
- Página 26 Configuración del sistema System Setup (Configuración del sistema) permite administrar el hardware de la y especificar las opciones de nivel de BIOS. En System Setup (Configuración del sistema), puede hacer lo siguiente: ● Cambiar la configuración de NVRAM después de agregar o quitar hardware. ●...
- Página 27 La pantalla de secuencia de arranque también muestra la opción de acceso a la pantalla de la configuración del sistema. Acceso al programa de configuración del BIOS 1. Encienda (o reinicie) el equipo. 2. Cuando aparezca el logotipo de DELL durante la POST, espere a que se muestre la petición de F2 y, entonces, presione F2 inmediatamente. NOTA: La petición de F2 indica que el teclado se ha inicializado.
- Página 28 Opción Descripción Información del ● System Information (Información del sistema): muestra la versión del BIOS, la etiqueta de servicio, la etiqueta sistema de inventario, la etiqueta de propiedad, la fecha de propiedad, la fecha de fabricación y el código de servicio rápido.
- Página 29 Opciones de la pantalla Configuración del sistema Opción Descripción Integrated NIC Si habilita la pila de red de UEFI, estarán disponibles los protocolos de red UEFI. La red UEFI permite que las funciones de red previas e iniciales del sistema operativo utilicen las NIC habilitadas. Esto se puede usar sin PXE activado.
- Página 30 Opción Descripción Audio Este campo activa o desactiva el controlador de audio integrado. De manera predeterminada, la opción Enable Audio (Activar audio) esta seleccionada. Las opciones son: ● Enable Microphone (Activar micrófono) (activado de forma predeterminada) ● Enable Internal Speaker (Activar altavoz interno) (activado de forma predeterminada) OSD Button Permite activar o desactivar los botones OSD (visualización en pantalla) en el sistema todo en uno.
- Página 31 Opción Descripción Configuración predeterminada: la opción Allow Non-Admin Password Changes (Permitir cambios en las contraseñas que no sean de administrador) está seleccionada. Actualizaciones Esta opción permite controlar si el sistema autoriza las actualizaciones del BIOS mediante los paquetes de de firmware de actualización de la cápsula UEFI.
- Página 32 Opciones de la pantalla Inicio seguro Opción Descripción Secure Boot Esta opción activa o desactiva la característica de Inicio seguro. Enable ● Disabled (Desactivado) ● Enabled (Activado) Configuración predeterminada: la opción está activada. Secure Boot Mode Cambia al modo de funcionamiento de inicio seguro y modifica el comportamiento del inicio seguro para permitir una evaluación o ejecución de las firmas de controladores UEFI.
- Página 33 Opciones de la pantalla Performance (Rendimiento) Opción Descripción Multi Core Especifica si el proceso tendrá uno o todos los núcleos habilitados. El rendimiento de algunas aplicaciones mejorará Support si se utilizan más núcleos. ● All (Todos): esta opción está habilitada de forma predeterminada. ●...
- Página 34 Opción Descripción NOTA: Esta función solo está operativa cuando está conectado el adaptador de CA. Si se extrae el adaptador de alimentación CA durante el modo de espera, la configuración del sistema desconecta la alimentación de todos los puertos USB para ahorrar batería. ●...
- Página 35 Opción Descripción Tecla de acceso Esta opción especifica si la función de tecla de acceso directo MEBx se debe activar cuando se inicia el sistema. rápido MEBx Enable MEBx Hotkey: esta opción está habilitada de manera predeterminada. Opciones de la pantalla Virtualization support (Compatibilidad con virtualización) Opción Descripción...
- Página 36 Opciones de la pantalla System Log (Registro del sistema) Opción Descripción BIOS Events Permite ver y borrar eventos de la POST del programa de configuración del sistema (BIOS). Opciones de configuración avanzada Opción Descripción ASPM Permite configurar el nivel de ASPM. ●...
- Página 37 El equipo se reiniciará. Eliminación o modificación de una contraseña de configuración del sistema existente Asegúrese de que el Estado de contraseña esté desbloqueado (en la configuración del sistema) antes de intentar eliminar o cambiar la contraseña del sistema y de configuración existente. No se puede eliminar ni modificar una contraseña existente de sistema o de configuración si Estado de la contraseña está...
- Página 38 Dell Descarga de los controladores de Windows 1. Encienda la . 2. Vaya a Dell.com/support. 3. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de la y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su .
- Página 39 Controladores del conjunto de chips Intel Verifique si los controladores del chipset de Intel ya están instalados en el sistema. Mostrar los controladores del adaptador Verifique si los controladores para el adaptador de la pantalla ya están instalados en el sistema. Controladores de audio Compruebe si los controladores de audio ya se encuentran instalados en el sistema.
- Página 40 Controladores de cámara Compruebe si el controlador de la cámara ya se encuentra instalado en el sistema. Controladores de almacenamiento Verifique si los controladores de control de almacenamiento ya están instalados en el sistema. Verifique si los controladores de almacenamiento ya están instalados en el sistema. Controladores de seguridad Compruebe si los controladores de seguridad ya se encuentran instalados en el sistema.
- Página 41 Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, el soporte técnico o el servicio al cliente, realice lo siguiente:...
