7. Indstil svejseparametrene (Hot Start og Arc Force) til de øn-
skede værdier (afsnit 11).
8. Tilslutning af fjernstyring. Sæt fjernstyringens stik i stikkon-
takten foran på panelet, for at bruge fjernstyringen. På den-
ne måde kan strømmen reguleres uafhængigt af indstillingen
på generatoren.
9. Tænd for generatoren.
3.4 TILSLUTNING OG FORBEREDELSE AF UDSTYR TIL
GTAW-SVEJSNING (TIG LIFT).
• SLUK FOR SVEJSEAPPARATET FØR TILSLUTNINGERNE
UDFØRES.
Tilslut svejsetilbehøret forskriftsmæssigt for at undgå effekttab el-
ler farlige gaslækager. Overhold nøje alle sikkerhedsregler.
1. Vælg svejsetilstanden TIG LIFT (afsnit 9).
2. Monter den ønskede elektrode og gasdyse på elektrodehol-
deren. (Kontroller elektrodespidsens slid og fremspring).
3. Tilslut jordledningens stik til den positive tilslutningsklemme
(+) med hurtigudløsning og tangen nær svejseområdet.
4. Tilslut stikket på brænderens strømkabel til den negative til-
slutningsklemme (-) med hurtigudløsning.
5. Tilslut gasslangen til regulatoren på gasflasken.
6. Indstil svejsestrømmen til den ønskede værdi (afsnit 12).
7. Indstil svejseparametrene (stigning-fald) til de ønskede værdier.
8. Åbn gashanen.
9. Tilslutning af fjernstyring.
Sæt fjernbetjeningens stik i stikkontakten foran på panelet for
at bruge fjernstyringen. På denne måde kan svejsestrøm-
men indstillet uafhængigt af indstillingen på generatoren.
10. Tænd for generatoren.
4.0

FUNKTIONER

4.1

FRONTPANEL

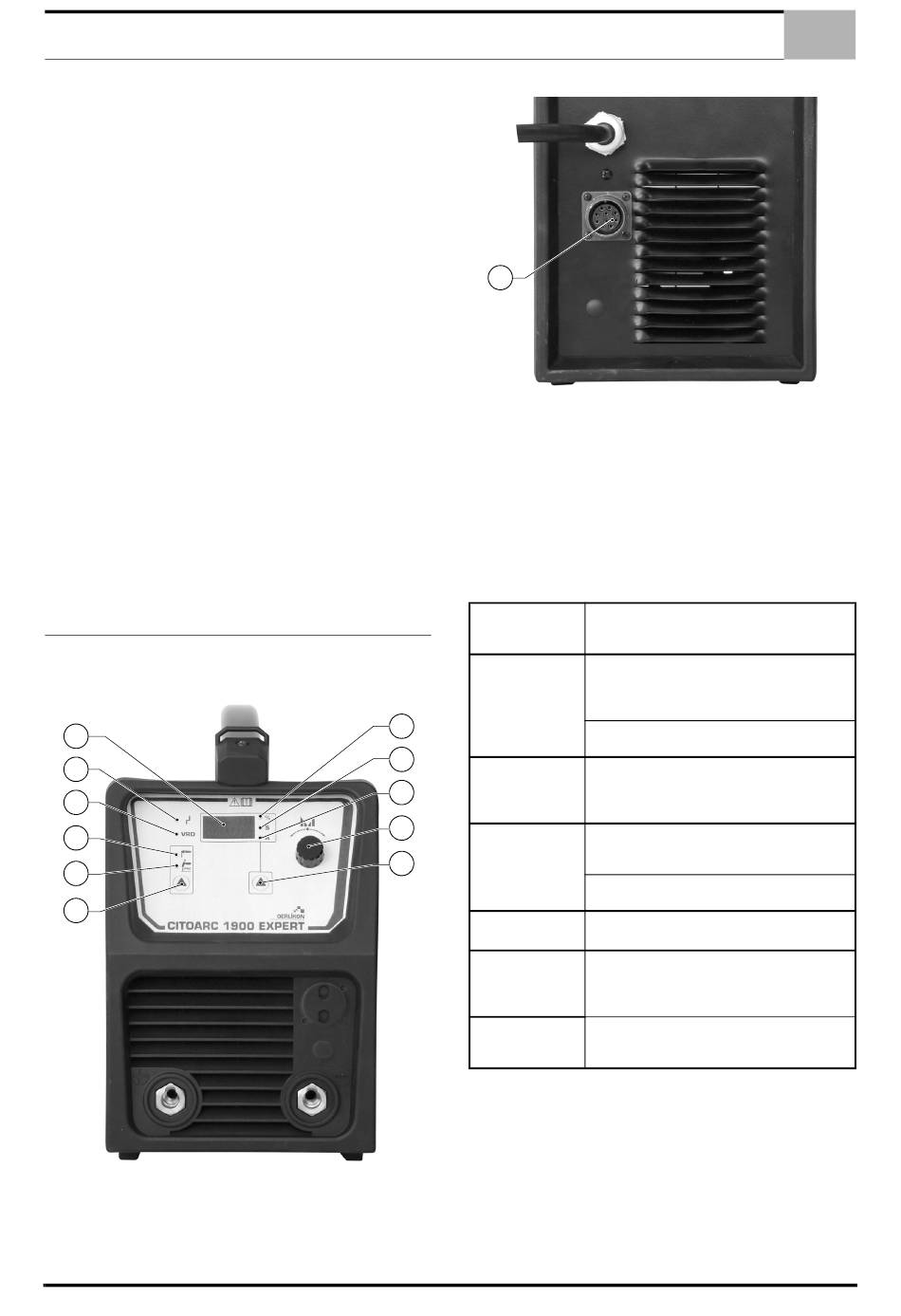

Billede 1.
4
3
2
8
9
10
FUNKTIONER
Billede 2.
1
1. STIK TIL FJERNSTYRING (ref.1 - Billede 2 Side 3.): fjernb-
styringen kan tilsluttes ved hjælp af dette stik. Med dette til-
behør, kan svejsestrømmen varieres kontinuerligt uden at
forlade arbejdsområdet. Tilslutningen af fjernstyringen vises
i displayet i få sekunder (ref.4 - Billede 1 Side 3.) med med-
delelsen "rEn".
2. INDIKATOR FOR VRD-FUNKTION (grøn) (ref.2 - Billede 1 Side
3.): Denne indikator lyser når VRD-funktionen er aktiveret.
3. ALARMINDIKATOR (gul) (ref.3 - Billede 1 Side 3.): Denne
indikator lyser når generatoren ikke fungerer, på grund af en
alarm. Nedenfor angives de mulige alarmer der vises på dis-
playet, deres betydning og de handlinger der skal udføres,
for at genoprette generatorens funktion.
SIGNALER PÅ
DISPLAYET
(beskrivelse)
- - -
(alarm lysnet)
5
6
thA
7
(temperaturalarm)
12
ScA
11
(kortslutningsala-
rm)
PiF
(inverteralarm)
FXX
(hardware-drifts-
forstyrrelse)
EEE
(software-drifts-
forstyrrelse)
4. DIGITALT DISPLAY (ref.4 - Billede 1 Side 3.): Indikerer den
indstillede svejsestrøm, f.eks.:
- Under svejseprocessen, indikerer dette generatorens ud-
gangsstrøm.
- Under ændring af svejseparametrene, indikerer dette den
valgte størrelses aktuelle værdi.
- Ved en alarm, indikerer dette den type alarm der er aktiveret.
5. INDIKATOR FOR HOT START/ARC FORCE-ANDEL (ref.5
- Billede 1 Side 3.) : Denne indikator lyser når den indstillede
procentandel for HOT START eller ARC FORCE til MMA-
svejsning vises.
3 DA
ÅRSAGER - AFHJÆLPNING
ÅRS. Utilstrækkelig netspænding, hovedkontak-
ten slukket eller ingen fase.
AFHJ. Genopret generatorens korrekte strøm-
forsyning.
ÅRS. Fejl ved forsyning/kontrol.
AFHJ. Kontakt teknisk kundeservice.
ÅRS. Overophedning af strømforsyningsomform-
er på grund af overdreven arbejdscyklus.
AFHJ. Afbryd svejsearbejdet og lad generatoren
være tændt, indtil alarmen ophører.
ÅRS. Generatorens udgangsklemmer er kort-
sluttet.
AFHJ. Eliminer kortslutningen.
ÅRS. Fejl ved udgang.
AFHJ. Kontakt teknisk kundeservice.
ÅRS. Defekt inverter.
AFHJ. Kontakt teknisk kundeservice.
ÅRS. Driftsforstyrrelse i generatorkontrollen ("XX"
er identifikationsnummeret for den pågældende
forstyrrelse).
AFHJ. Kontakt teknisk kundeservice.
AFHJ. Kontakt teknisk kundeservice.
