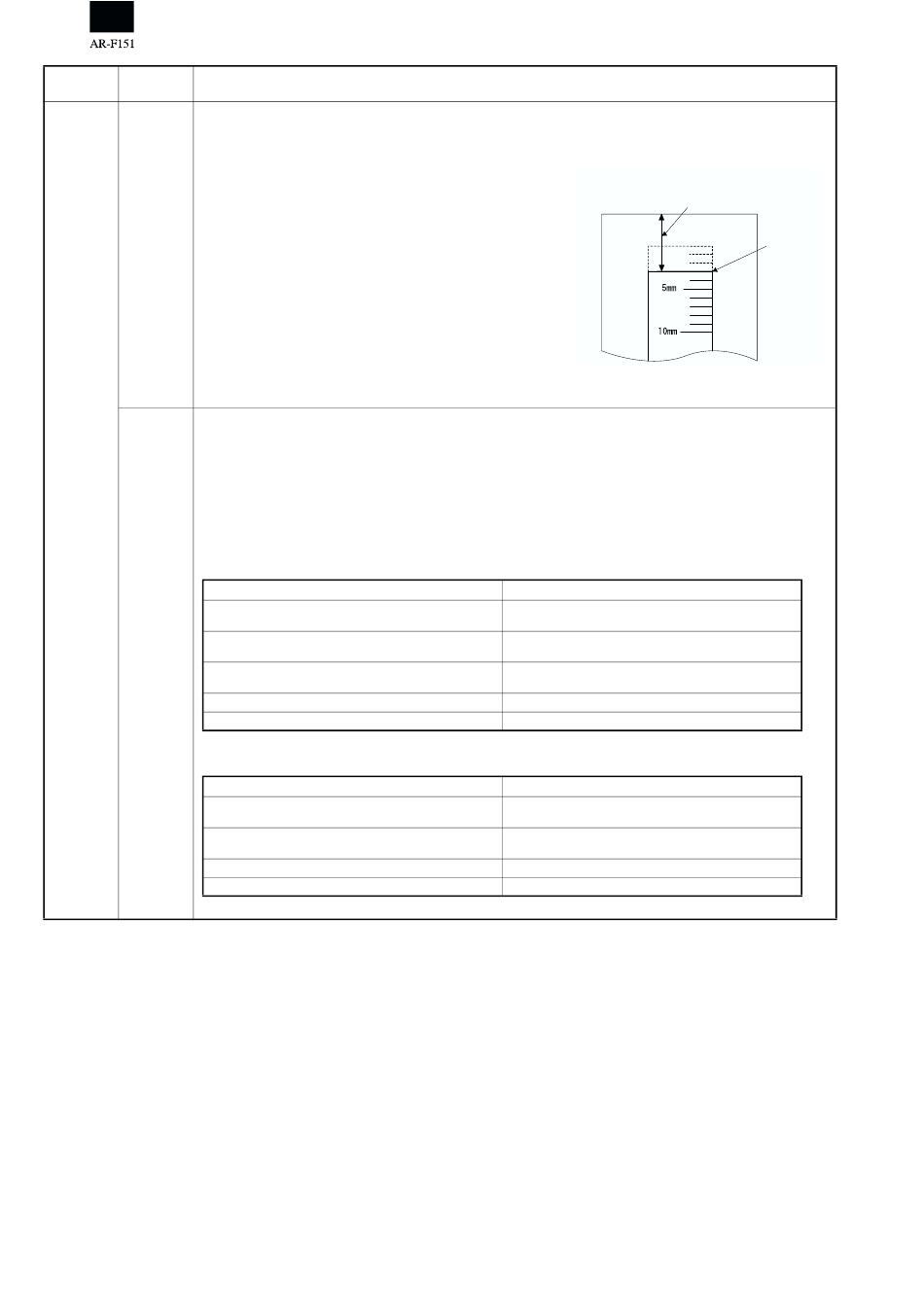

Sharp AR-150 Manual De Servicio página 109

Código Código
principal secundario
50 01 (Método de ajuste)
1. Ajuste la posición de inicio de impresión (A: lámpara AE encendida), la cantidad de zona muerta de borde anterior (B: lámpara
TEXTO encendida) y la posición de inicio de exploración
(C: lámpara FOTO encendida) a cero y haga una copia de una regla al 100%.
2. Mida la pérdida de imagen R (mm) de la regla.
Ajuste C = 10 × R (mm). (Ejemplo: Ajuste a 30.)
✽ Cuando se incrementa C en 10, la pérdida de imagen dis-
3. Mida la distancia H (mm) desde el borde anterior del papel a la
posición de inicio de impresión de la imagen.
Ajuste A = 10 × R (mm). (Ejemplo: Ajuste a 50.)
✽ Cuando se incrementa el valor de A en 10, el borde anterior
4. Ajuste la cantidad de zona muerta de borde anterior como B =
50 (2,5 mm).
(Ajuste por defecto: 50)
✽ Cuando se incrementa el valor de B en 10, la zona muerta
✩
El ajuste del SPF se hace ajustando la posición de inicio de
exploración de imagen del SPF inmediatamente después de conectar la alimentación.
10 Desviación de centro del papel+ Desviación de centro de OC/documento+ Desviación de centro del documento en el SPF
(Descripción)
La posición de desviación de centro de la imagen de copia en el papel de copia y la de exploración del documento se regulan ajustando el
margen izquierdo de exploración del ASIC y el valor de registro de margen izquierdo de impresión.
(Operación/Procedimiento)
1. Cuando se ejecuta esta simulación, se visualiza el valor actualmente registrado.
2. En el caso de una máquina que tiene una unidad de alimentación manual múltiple de papel instalada, cuando se pulsa la tecla
de selección de modo de copia, los modos de ajuste y las indicaciones correspondientes cambian.
En el caso de una máquina que tiene una unidad de alimentación manual individual de papel instalada, cuando se pulsa la tecla
de selección de modo de copia, los modos de ajuste y las indicaciones correspondientes cambian..
✩
Máquina equipada con una unidad de alimentación manual múltiple de papel
Desviación de centro de impresión (alimentación de papel
desde el cassette principal)
Desviación de centro de impresión (alimentación de papel
desde el 2º cassette)
Desviación de centro de impresión (alimentación manual de
papel)
Desviación de OC/documento
Desviación de centro de SPF/documento
✩ Máquina equipada con una unidad de alimentación manual individual de papel
Desviación de centro de impresión (alimentación de papel
desde el cassette principal)
Desviación de centro de impresión (alimentación manual de
papel)
Desviación de centro de OC/documento
Desviación de centro de SPF/documento
minuye en 1 mm. (Ajuste por defecto: 5)
de la imagen se desplaza 1 mm hacia el borde anterior del
papel. (Ajuste por defecto: 50)
aumenta en aproximadamente 1 mm. (Sin embargo, para
25 o menos, la cantidad de zona muerta se vuelve cero.)
Modo de ajuste
Modo de ajuste
Descripción
(Ejemplo)
Lámpara indicadora
Lámpara AE y del cassette principal
Lámpara AE y del 2º cassette
Lámpara AE y de alimentación manual de papel
Lámparas AE, TEXTO
Lámparas AE, TEXTO, FOTO
Lámpara indicadora
Lámpara AE y del cassette principal
Lámpara AE (parpadeando)
Lámparas AE, TEXTO
Lámparas AE, TEXTO, FOTO
9 – 11
Distancia desde el
borde anterior del papel
a la imagen H = 5 mm
Pérdida de
imagen R =
3 mm
