Instalación
Ejemplo de orientación
90
Nota
Para su comprobación final, girar ROC-ANGIE en torno a su pro-
pio eje y comprobar las dos escalas: deben mostrar 0
direcciones.
1. Seleccionar un punto de referencia (cuanto más alejado, mejor).
2. Soltar el mango situado encima de ROC-ANGIE.

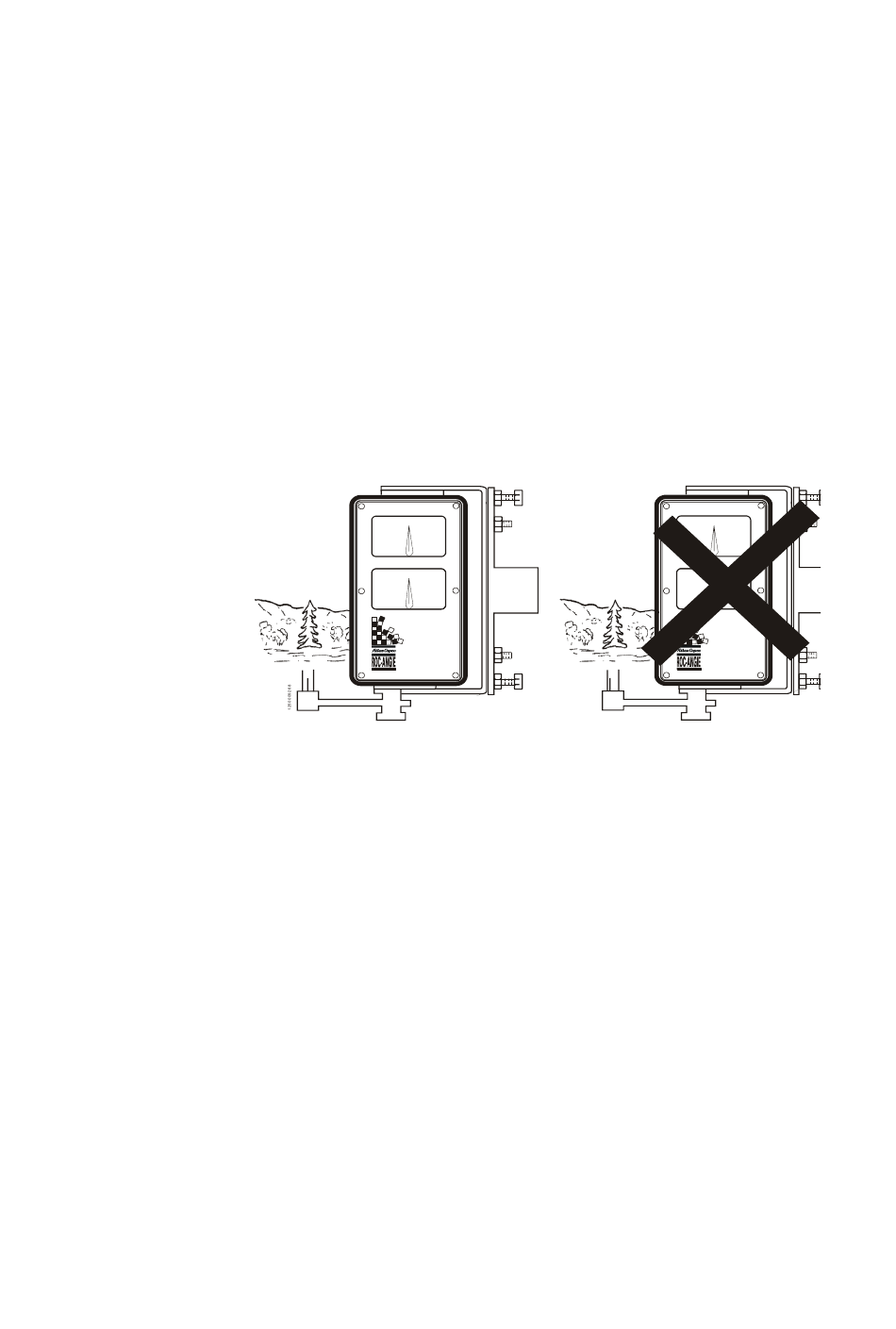

3. Observar en la mirilla y girar ROC-ANGIE hasta que la flecha
intermedia de la mirilla se sitúe justo en el centro del árbol y
entre las dos flechas de los extremos. En caso necesario, se
puede ajustar la mirilla o cambiarla al otro lado desmontando la
ruedecilla de la parte inferior de ROC-ANGIE.
3:1 = 18,4º
4:1 = 14,0º
5:1 = 11,3º
6:1 = 9,4º
7:1 = 8,1º
8:1 = 7,1º
9:1 = 6,3º
10:1 = 5,7º
Figura 8.9.
4. Bloquear el mango.
5. Ajustar el dispositivo de avance al ángulo adecuado.
6. Iniciar la perforación.
Más abajo se indican dos formas diferentes de orientar ROC-
ANGIE. En el primer ejemplo, el punto de referencia está alineado
con la dirección de perforación.
°
en todas las
3:1 = 18,4º
4:1 = 14,0º
5:1 = 11,3º
6:1 = 9,4º
7:1 = 8,1º
8:1 = 7,1º
9:1 = 6,3º
10:1 = 5,7º
