c. Para sistema de impulsión de poleas planas,
verifique la distancia permisible de la correa
del borde a la polea. Consulte la Tabla 3 a
continuación.
Alineamiento de poleas planas
Modelo
20
25
30
40
50-60
Tabla 3
d. Para los modelos de velocidad variable
solamente, verifique que las correas
trapeciales estén bien tensas ejerciendo una
fuerza fija en la correa y midiendo la flecha
para determinar la tensión de la misma.
Consulte en la Tabla 4 las gamas de tensión
aceptables de la correa. Se deben medir las
tensiones de la correa tan cerca del centro de
la longitud de separación de la correa como

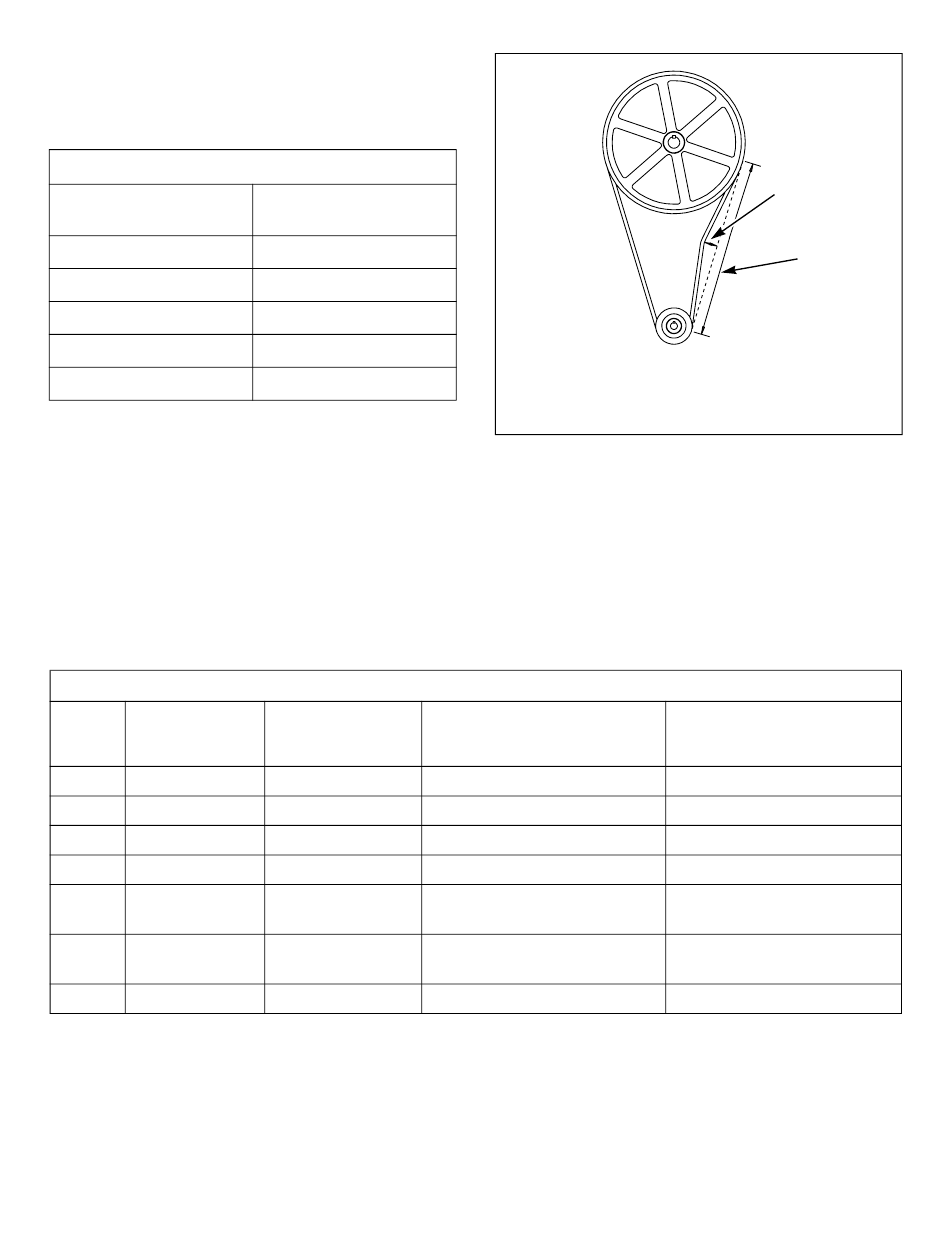

sea posible. Consulte la Figura 16.
Pruebas de tensión de correas para modelos de velocidad variable
Modelo Correa
20 Motor - Cesta
30 Motor - Cesta
35, 40 Motor - Cesta
60 Motor - Cesta
80 Correa sencilla del
motor-cesta
80 Correa acanalada
del motor-cesta
125 Motor - Cesta
F232198 (SP)
Distancia permisible
desde el borde
2 mm (,09 plg)
2 mm (,09 plg)
2 mm (,09 plg)
2 mm (,09 plg)
10 mm (,38 plg)
Longitud de
separación de la
correa
381 mm (15 plg)
350 mm (13,8 plg)
428 mm (16,9 plg)
426 mm (16,8 plg)
561 mm (22,1 plg)
561 mm (22,1 plg)
1270 mm (50 plg)
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
1 Deflexión
2 Longitud de separación
Gama de flechas
7,8 – 8,5 mm (,31 – ,34 plg)
9,3 – 10,2 mm (,34 – ,41 plg)
7,9 – 8,7 mm (,31 – ,34 plg)
7,1 – 7,9 mm (,28 – ,31 plg)
11,9 – 12,7 mm (,47 – ,5 plg)
5,08 – 6,35 mm (,22 – ,25 plg)
20 mm (,78 plg)
Tabla 4
Mantenimiento
1
2
Figura 16
Fuerza mín - máx
28 – 31 N (6,3 – 7 lbs.)
32 – 36 N (7,2 – 8 lbs.)
27 – 33 N (6,1 – 7,4 lbs.)
27 – 33 N (6,1 – 7,4 lbs.)
21,8 – 31,5 N (4,9 – 7,3 lbs.)
102,3 – 115,6 N (23 – 26 lbs.)
22 – 31 N (5 – 7 lbs.)
H039I
