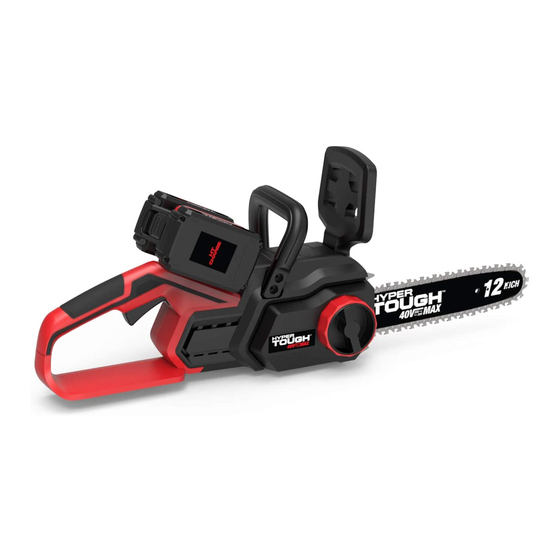

Operator's Manual
Cordless Chain Saw
Model No. HT19-401-003-04
3026035
WARNING: Read, understand and follow all safety Rules and Operating
Instructions in this Manual before using this product.
Wal-Mart Stores, Inc., Bentonville, AR 72716
For questions / comments, technical assistance or repair parts.
Please Call Toll Free at: 1-888-997-8875 (M-F 8am-6pm)
TM

Publicidad

Capítulos

Tabla de contenido
loading

Resumen de contenidos para Hyper Tough HT19-401-003-04

  • Página 1 Operator’s Manual Cordless Chain Saw Model No. HT19-401-003-04 3026035 WARNING: Read, understand and follow all safety Rules and Operating Instructions in this Manual before using this product. Wal-Mart Stores, Inc., Bentonville, AR 72716 For questions / comments, technical assistance or repair parts.

  • Página 2: Tabla De Contenido

    TABLE OF CONTENTS General Power Tool Safety Warnings..........................Pages 3-4 Chain Saw Safety Warnings..............................Page 4-5 Save These Instructions.................................Page 5-8 Safety Warnings For Battery Pack............................Page 8-9 Symbol......................................Page 9-10 Component List..................................Page 11 Technical Data..................................Pages 12 Accessories....................................Page 12 Assembly....................................Page 12-13 Operation Instruction...............................Page 14-18 Saw Maintenance................................Pages 22-23 Troubleshooting..................................Page 24 SAVE THESE INSTRUCTIONS! READ ALL INSTRUCTIONS!

  • Página 3: General Power Tool Safety Warnings

    GENERAL POWER TOOL SAFETY WARNINGS WARNING: Read all safety warnings and instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

  • Página 4: Chain Saw Safety Warnings

    do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. c) Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

  • Página 5: Save These Instructions

    6. Always keep proper footing and operate the chain saw only when standing on fixed, secure and level surface. Slippery or unstable surfaces such as ladders may cause a loss of balance or control of the chain saw. 7. When cutting a limb that is under tension be alert for spring back. When the tension in the wood fibres is released the spring loaded limb may strike the operator and/or throw the chain saw out of control.
  • Página 6 extend back and diagonally to the rear of the expected line of fall as illustrated in Figure 1. Before felling is started, consider the natural lean of the tree, the location of larger branches and the wind direction to judge which way the tree will fall. Remove dirt, stones, loose bark, nails, staples and wire from the tree.
  • Página 7 When the log is supported along its entire length as illustrated in Figure 3, it is cut from the top (overbuck), avoid contacting ground as this will greatly reduce the chain sharpness. Figure 3 When the log is supported on one end, as illustrated in Figure 4, cut 1/3 the diameter from the underside ( underbuck) (1).

  • Página 8: Safety Warnings For Battery Pack

    When bucking on a slope always stand on the uphill side of the log, as illustrated in Figure 6. When “cutting through”, to maintain complete control release the cutting pressure near the end of the cut without relaxing your grip on the chain saw handles. Don’t let the chain contact the ground. After completing the cut, wait for the saw chain to stop before you move the chain saw.

  • Página 9: Symbol

    specifically provided for use with the equipment. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. Retain the original product literature for future reference. u) Use only the battery pack in the application for which it was intended. v) Remove the battery pack from the equipment when not in use.
  • Página 10 Do not expose to rain Contact of the guide bar tip with any object should be avoided Tip contact can cause the guide bar to move suddenly upward and backward, which can cause serious injury Always use two hands when operating the chain saw Li-Ion battery, battery must be recycled Do not burn Do not expose to rain or water.

  • Página 11: Component List

    COMPONENT LIST 1112 13 1514 1. Hand guard 11.Cover tightening stick 2. Front handle 12. Chain tensioning outer rim 3. Battery pack 13. Drive sprocket 4. Lock-off button 14. Bar locating tabs 5. Rear handle 15. Fastening bar hole 6. On/Off switch 16.

  • Página 12: Technical Data

    150mins for 2 batteries Weight (chain & bar included) 7.7 lbs The accessories of battery charger (HT19-401-003-13 /ACG318W1U) and battery pack (ABP118T7/ HT19-401-003-17 ) illustrated or described are not included in HT19-401-003-04 delivery. ACCESSORIES Battery pack (ABP118T) Charger ( HT19-401-003-14 ) Blade protection cover We recommend that you purchase your accessories from the same store that sold you the tool.

  • Página 13: Filling Oil Tank

    the chain easier. (See Fig. A5) 7. Fit the chain onto the drive sprocket, so that the fastening bar hole and the two bar locating tabs on the bar pad fit into the keyway of the opening on the guide bar. (See Fig. B1, B2) 8.

  • Página 14: Operation Instruction

    OPERATION INSTRUCTION BEFORE PUTTING INTO OPERATION 1. CHARGING YOUR BATTERY PACK FOR CHARGER HT19-401-003-14 IMPORTANT NOTES FOR CHARGING BATTERY The battery in your new tool is not charged when it leaves the plant. Therefore it must be full charged before using the first time.
  • Página 15 Green on NOTE: The accessories of battery charger (HT19-401-003-13 /ACG318W1U) and battery pack (ABP118T7/HT19- 401-003-17 ) illustrated or described are not included in HT19-401-003-04 delivery. 2. TO REMOVE OR INSTALL BATTERY PACK (See Fig. G) Depress the Battery Pack Release Button to remove the Battery Pack from your tool. After recharging, insert the Battery Pack into the battery port.
  • Página 16 9) Keep practicing on scrap logs in a secure working area until you are comfortable, using a fluid motion and a steady cutting rate. THE CHAIN BREAK (Built-In, Manual and Automatic and Systems) (See Fig. J) The manual chain brake is a safety mechanism activated through the front hand guard when kickback occurs. Chain stops immediately.
  • Página 18 Kink...
  • Página 20 Hand guard Pos.1 Pos.1 Pos.2 Injecting grease to lubricate...
  • Página 21 Injecting grease to lubricate...

  • Página 22: Saw Maintenance

    SAW MAINTENANCE WARNING: Remove the battery pack from the tool before carrying out any adjustment, servicing or maintenance. Follow maintenance instructions in this manual. Proper cleaning of saw and chain and Guide Bar maintenance can reduce chances of kickback. Inspect and maintain saw after each use. This will increase the service life of your saw.

  • Página 23: Sharpening Saw Chain

    File Rail Edges and Sides Square Worn Groove Correct Groove Replace the Guide Bar when the groove is worn, the Guide Bar is bent or cracked, or when excess heating or burring of the rails occurs. If replacement is necessary, use only the Guide Bar specified for your saw in the repair parts list or on the decal located on the chain saw.

  • Página 24: Troubleshooting

    TROUBLESHOOTING The following table gives checks and actions that you can perform if your machine does not operate correctly. If these do not identify/remedy the problem, contact your service agent. WARNING: Switch off and remove the battery pack before investigating fault. Symptom Possible Cause Remedy...

  • Página 25: Sierra De Cadena Inalámbrica

    Manual del operador Sierra de cadena inalámbrica Modelo No. HT19-401-003-04 3026035 ADVERTENCIA: Lea, entienda y siga todas las Reglas de seguridad y las Instrucciones de operación en este Manual antes de usar el producto. Wal-Mart Stores, Inc., Bentonville, AR 72716 Para preguntas / comentarios, asistencia técnica o partes de reparación.

  • Página 26: Seguridad Del Producto

    TABLA DE CONTENIDOS Advertencias De Seguridad Generales Para La Herramienta Motorizada............Pages 27-28 Advertencias de seguridad de sierra de cadena.....................Page 29-30 Conserve estas instrucciones............................Page 30-33 Advertencias de seguridad general para el paquete de batería...............Page 33-34 Símbolos....................................Page 34-35 Lista De Partes....................................Page 36 Datos Técnicos..................................Pages 37 Accesorios....................................Page 37 Ensamble ....................................Page 37-39...

  • Página 27: Advertencias De Seguridad Generales Para La Herramienta Motorizada

    ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTA MOTORIZADA ¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica”...

  • Página 28: Uso Y Cuidado De La Herramienta

    en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.

  • Página 29: Advertencias De Seguridad De Sierra De Cadena

    ADVERTENCIAS DE SEGURIDAD DE SIERRA DE CADENA 1. Cuando esté usando la sierra de cadena, mantenga todas las partes del cuerpo alejadas de la cadena de sierra. Antes de arrancar la sierra de cadena, asegúrese de que la cadena de sierra no haga contacto con nada.

  • Página 30: Conserve Estas Instrucciones

    fuerzas de contragolpe. Las fuerzas de contragolpe pueden ser controladas por el operador, si se toman las precauciones apropiadas. No suelte la sierra de cadena. No exceda su alcance y no corte por encima de la altura de su hombro. Esto ayuda a prevenir el contacto no deseado de la punta y permite tener un mejor control de la sierra de cadena en situaciones inesperadas.

  • Página 31: Desmembramiento De Un Árbol

    50 mm 50 mm Figura. 1 4. DESMEMBRAMIENTO DE UN ÁRBOL Desmembrar un árbol significa retirar las ramas de un árbol caído. No retire las ramas grandes que se encuentran por debajo del tronco y separan a éste del suelo. Retire cada rama con un solo corte.
  • Página 32 Tronco apoyado en un extremo, Haga el primer corte del lado inferior del tronco, atraviese 1/3 del diámetro del tronco (1). Este corte impedirá la producción de astillas en esta sección al completarse el corte (2). Figura. 4) Figura.4 Cuando el tronco es soportado en ambos extremos, como ilustrado, corte 1/3 del diámetro de la parte superior (1).

  • Página 33: Advertencias De Seguridad General Para El Paquete De Batería

    Advertencias de seguridad general para el cargador Información para emisiones radiadas Este dispositivo cumple con la Canadiense de las normas de la ICES-001. Este dispositivo cumple con la sección 15 de las normas de la FCC. Su operación está sujeta a las siguientes dos condiciones: 1) Este dispositivo no puede causar interferencia dañina y 2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluyendo aquella interferencia que podría producir una operación no deseada.

  • Página 34: Símbolos

    o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ±...
  • Página 35 Utilice siempre ambas manos mientras opera la sierra mecánica. Batería de iones de litio. La batería deberá reciclarse. No arrojar al fuego No exponer a la lluvia ni al agua POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle.

  • Página 36: Lista De Partes

    LISTA DE PARTES 1112 13 1514 1. Guarda de mano 11. Palanca de apriete de cubierta 2. Mango Delantero 12. Aro exterior de tensión de cadena 3. Batería 13. Cadena dentada impulsora 4. Espuela de tope 14. Aletas de guía de la barra de cadena 5.

  • Página 37: Datos Técnicos

    Peso (cadena y barra incluidas) 7.7 lbs El cargador de batería (HT19-401-003-13 /ACG318W1U) y el paquete de batería (ABP118T7/HT19- 401-003-17 ) ilustrados o descritos no están incluidos en la entrega de HT19-401-003-04 . ACCESORIOS Batería (ABP118T) Cargador ( HT19-401-003-14 ) Cubierta de protección de cadena...

  • Página 38: Tensión De La Cadena Serrada

    5. Coloque la sierra eléctrica sobre una superficie plana adecuada. 6. Deslice la cadena en la ranura situada alrededor de la barra de cadena. Ensure the chain is in correct running direction by referring to the chain direction symbol found on the saw body. Asegúrese de que el cierre de tensión de la cadena se encuentre orientado hacia fuera.

  • Página 39: Instrucciones De Funcionamiento

    Es importante usar sólo la barra estándar y el aceite de cadena recomendados (Grado: ISO VG32) para evitar daño a la sierra de cadena. Esto se puede encontrar en la ubicación en la que adquirió esta sierra o en su tienda de hardware local. No utilice aceite reciclado / antiguo. El uso de aceite no homologado invalidará...

  • Página 40: Procedimiento De Carga (Consulte La Fig. F3)

    Luz verde encendida NOTA: El cargador de batería (HT19-401-003-13 /ACG318W1U) y el paquete de batería (ABP118T7/HT19-401- 003-17 ) ilustrados o descritos no están incluidos en la entrega de HT19-401-003-04 . 2. PARA EXTRAER O INSTALAR LA BATERÍA (Consulte la Fig. G) Presione la traba de liberación de la batería y extráigala de la herramienta.
  • Página 41 Para apagar, libere el interruptor de encendido/apagado. 2. CORTE 1) Instalar el paquete de batería. 2) Cerciórese de que la porción del tronco que desee cortar no yazca sobre el suelo. De este modo, evitará que la cadena toque el suelo al cortar a través de él. Si la cadena toca el suelo mientras se encuentra en movimiento, se desafilará.
  • Página 42 • No hunda el extremo de la barra de guía ni intente realizar cortes “de punta” (perforando la madera utilizando el extremo de la barra de guía). • Manténgase alerta a los cambios de posición de la madera y a otras fuerzas que pueden provocar presión sobre la cadena.
  • Página 44 Kink...
  • Página 46 Hand guard Pos.1 Pos.1 Pos.2 Injecting grease to lubricate...
  • Página 47 Injecting grease to lubricate...

  • Página 48: Mantenimiento De La Sierra

    MANTENIMIENTO DE LA SIERRA ADVERTENCIA: Retire la batería de la herramienta antes de realizar cualquier ajuste, trabajo de servicio o mantenimiento. Siga las instrucciones de mantenimiento de este manual. La limpieza correcta de la sierra y el mantenimiento adecuado de la cadena y la barra de guía pueden reducir las probabilidades de contragolpe. Después de cada uso, inspeccione su sierra y realice las tareas de mantenimiento necesarias.

  • Página 49: Afilado De La Cadena

    Luego de cada utilización, con la unidad desconectada de la fuente de alimentación, quite todo el aserrín de la barra de guía y orificio de la rueda dentada. Después de cada uso, retire el paquete de batería, limpie todo el aserrín de la Barra guía y el orificio de la rueda dentada.

  • Página 50: Tabla De Resolución De Problemas

    TABLA DE RESOLUCIÓN DE PROBLEMAS La siguiente tabla incluye comprobaciones y acciones que pueden realizarse si la máquina no funciona de forma correcta. Si estas indicaciones no identifican/resuelven el problema, póngase en contacto con su agente de servicio. ADVERTENCIA! Apague y retire el paquete de batería antes de investigar la falla. Síntoma Causa posible Solución...
