AQUAMASTER4 | CAUDALÍMETRO ELECTROMAGNÉTICO CON SENSOR DE INSERCIÓN | OI/FEW400/AP-ES REV. C
Alineación del sensor de inserción
ADVERTENCIA – EQUIPO PRESURIZADO
• Para insertar o retirar el sensor de inserción, deberá
instalarse y activarse el mecanismo de seguridad
(consulte página 16) para evitar la extracción
forzada del sensor de inserción. Asegúrese de que
la válvula está completamente abierta.
• Se han omitido las restricciones de seguridad
para mayor claridad.
Con referencia a Figura 25:
1 Afloje la tuerca
A
.
2 Alinee el sensor de inserción en paralelo
error de medición debido a alineación incorrecta (de < 2) es
< 0,15%.
3 Apriete la tuerca
A
a 40 Nm (30 pies lbf).
Ver
advertencia

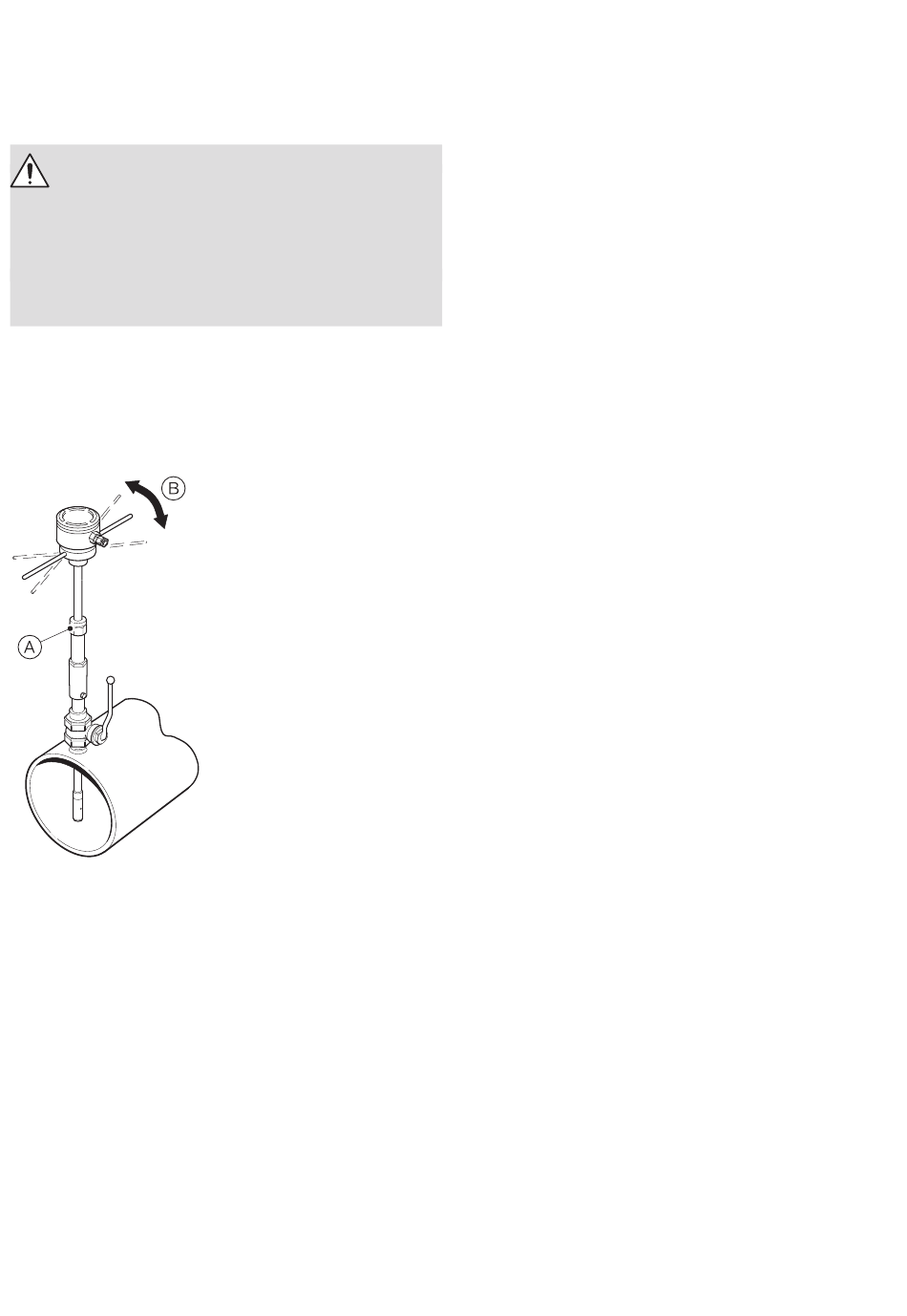

Figura 25 Alineación del sensor de inserción
B
a la tubería (en 2°);
21
