3.3 Montaje del Universal Slim
Receiver RTS
Atención: Durante la instalación, confórmese a las normas
y a la legislación vigente.
Nota: el Universal Slim Receiver RTS debe instalarse
protegido de la lluvia y de la intemperie, fuera del alcance
de los niños.
- Corte la alimentación eléctrica.
- Desconecte el cable del motor de la alimentación
eléctrica

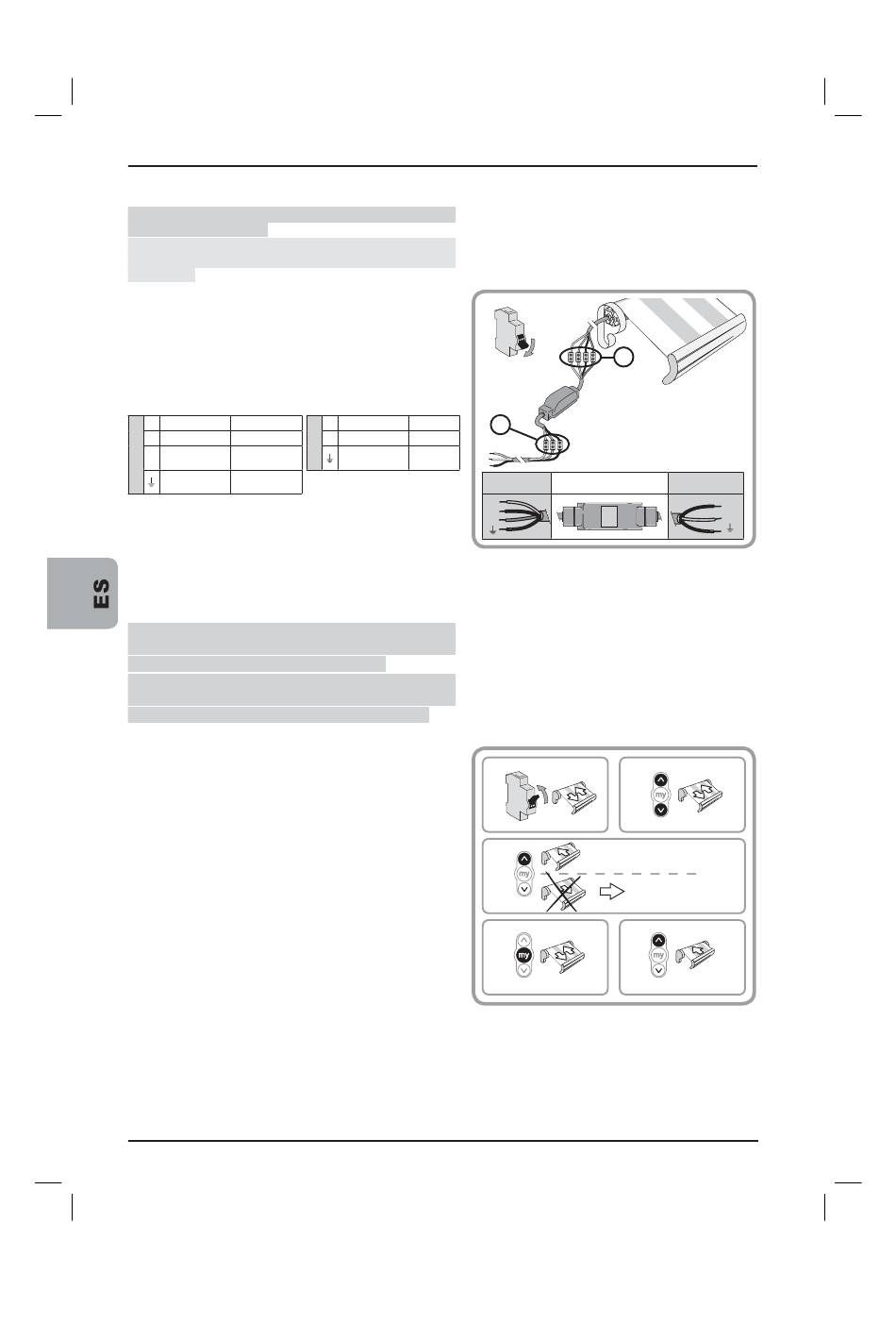

- Conecte el Slim Receiver RTS al cable del motor y al
cable de alimentación con ayuda de dominós:
- Motor = Motor (A),
- Supply 230 V = Alimentación (B).
1 Azul Neutro
2 Negro Subida
A
3 Marrón Descenso
Verde/
Tierra
amarillo
- Coloque el Universal Slim Receiver RTS en el soporte
del toldo para disimularlo.
- Fije el Universal Slim Receiver RTS Plug (por ejemplo,
con cables rilsan).

4. Puesta en marcha

Atención: Si la instalación se compone de varios Slim
Receiver RTS, únicamente deberán alimentarse al mismo
tiempo un sólo motor y un Slim Receiver RTS.
Atención: No utilice un punto de mando de una sola tecla
para efectuar la puesta en marcha. Estos puntos de mando
no están adaptados para realizar la puesta en marcha.
4.1 Control del sentido de rotación
1) Conectar el motor a la red eléctrica: el toldo efectuará un
breve vaivén
2) Pulse al mismo tiempo las teclas Subida y Descenso del
punto de mando RTS: el toldo realizará un nuevo vaivén.
3) Pulse la tecla Subida del punto de mando RTS:
- Si el toldo sube, el sentido de rotación será correcto:
pase al apartado: "Registro del punto de mando RTS y
del sentido de rotación" .
- Si el toldo desciende, el sentido de la rotación será
incorrecto: continúe en la etapa siguiente .
4) Pulse la tecla STOP/My del punto de mando RTS
hasta el vaivén del toldo: el sentido de rotación queda
modificado.
5) Pulse la tecla Subida del punto de mando RTS para
controlar el sentido de rotación.
50
U_S_R_5054294X00_livre.indb 50
1 Azul Neutro
2 Negro Fase
B
Verde/
Tierra
amarillo
Guía de instalación
OFF
A
B
A
1
2
3
1 2
ON
3
4
4 5
