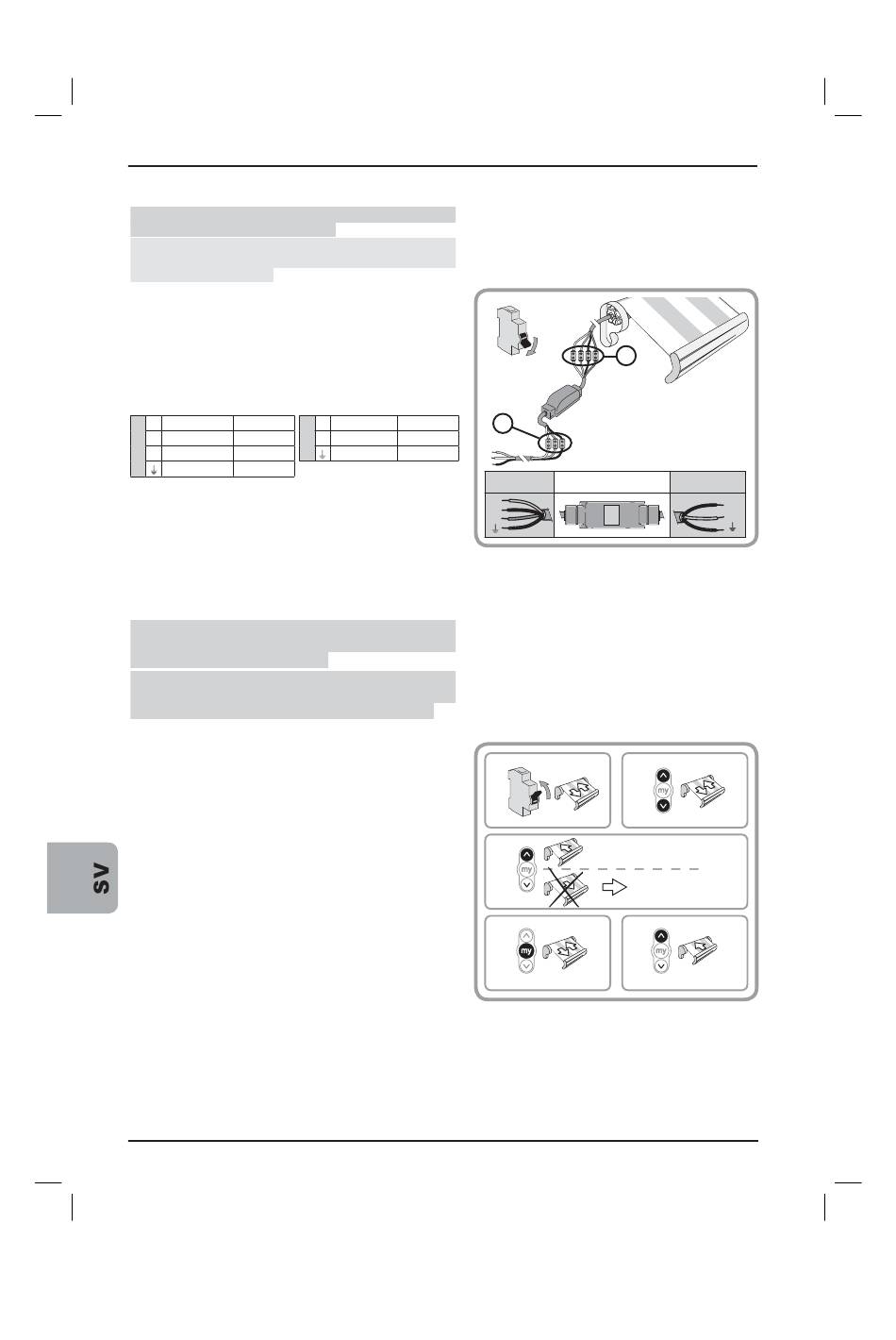

3.3 Montering av Universal Slim
Receiver RTS
Observera! Följ alltid de lagar och regler som gäller
vid tidpunkten för installationen.
Anmärkning: Universal Slim Receiver RTS måste
installeras där den är skyddad från regn och rusk,
utom räckhåll för barn.
- Bryt nätströmmen.
- Koppla loss motorns kabel från nätströmmen.
- Anslut Universal
motorkabeln och till nätkabeln med hjälp av
kopplingslister:
- Motor = Motor (A)
- Supply 230 V = Matning (B).
1 Blå Neutral
2 Svart Upp
A
3 Brun Ned
Grön/gul Jord
- Placera Universal Slim Receiver RTS inuti marki-
sen för att dölja den.
- Fäst Universal Slim Receiver RTS Plug (t.ex med
rilsan-kablar).

4. Idrifttagning

För att Slim Receiver RTS ska kunna tas i drift
måste en RTS-fjärrkontroll programmeras.
Observera! Om installationen består av flera Slim
Receiver RTS, får endast en motor och en Slim
Receiver RTS matas samtidigt.
Observera! Använd inte fjärrkontroll med en enda
knapp för att utföra idrifttagningen. Fjärrkontroller
av den typen är inte anpassade för idrifttagning.
4.1 Kontroll av rotationsriktningen
1) Spänningsmata motorn: markisen gör en kort
upp- och nedrörelse.
2) Tryck in upp- resp. ner-knappen samtidigt på
RTS-fjärrkontrollen: markisen gör en ny kort upp-
och nedrörelse.
3) Tryck på upp-knappen på RTS-fjärrkontrollen:
- Om markisen kör upp är rotationsriktningen
rätt: gå vidare till avsnittet "Programmering av
RTS-fjärrkontroll och rotationsriktning" .
- Om markisen går ner är rotationsriktningen fel:
Gå till följande steg .
4) Tryck på knappen STOP/My på RTS-fjärrkontrollen
tills markisen gör en upp- och nedrörelse.
Rotationsriktningen har ändrats.
5) Tryck på upp-knappen på RTS-fjärrkontrollen för
att kontrollera rotationsriktningen.
86
U_S_R_5054294X00_livre.indb 86
Slim Receiver RTS till
1 Blå Neutral
B 2 Svart Fas
Grön/gul Jord
Installationsanvisning
OFF
A
B
A
1
2
3
1 2
ON
3
4
4 5
