Dimensões De Montagem - Rockwell Automation MicroLogix 1100 Instrucciones De Instalación

ATENÇÃO
ATENÇÃO

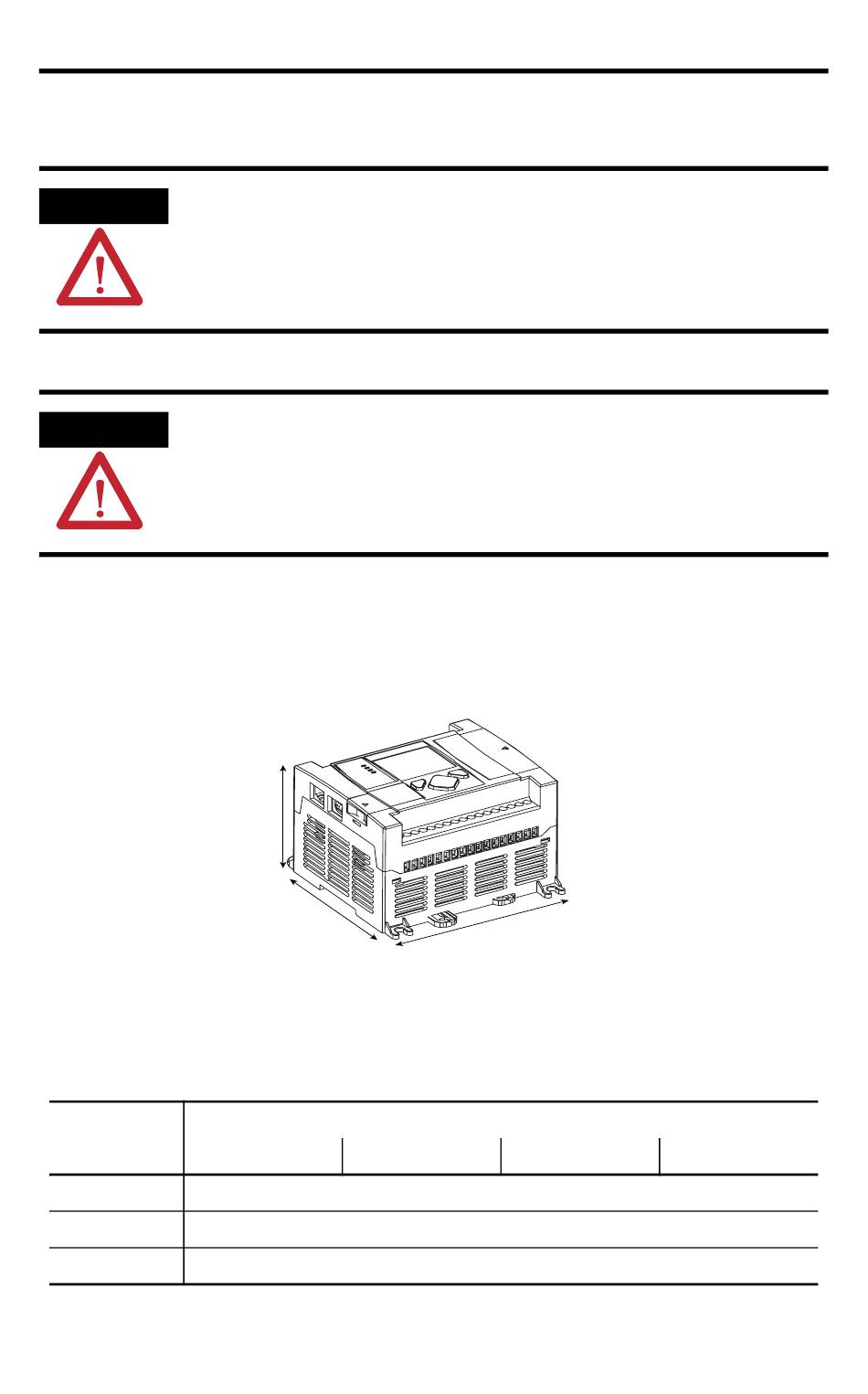

Dimensões de Montagem
Dimensão 1763-
L16AWA
A 90 mm (3,5 pol.)
B 110 mm (4,33 pol.)
C 87 mm (3,43 pol.)
Não é compatível com a montagem vertical devido a questões térmicas.
Cuidado com aparas metálicas ao fazer os furos de montagem para o controlador ou
outro equipamento dentro do gabinete ou painel. Os fragmentos podem cair no
interior do controlador e causar danos. Não faça perfurações sobre um controlador
instalado, caso as tiras de proteção contra detritos tenham sido removidas.
C
A
1763-L16AWA, 1763-L16BWA, 1763-L16BBB, 1763-L16DWD
L16BWA
B
L16BBB
Publicação 1763-IN001C-MU-P – Setembro 2007
143
L16DWD
