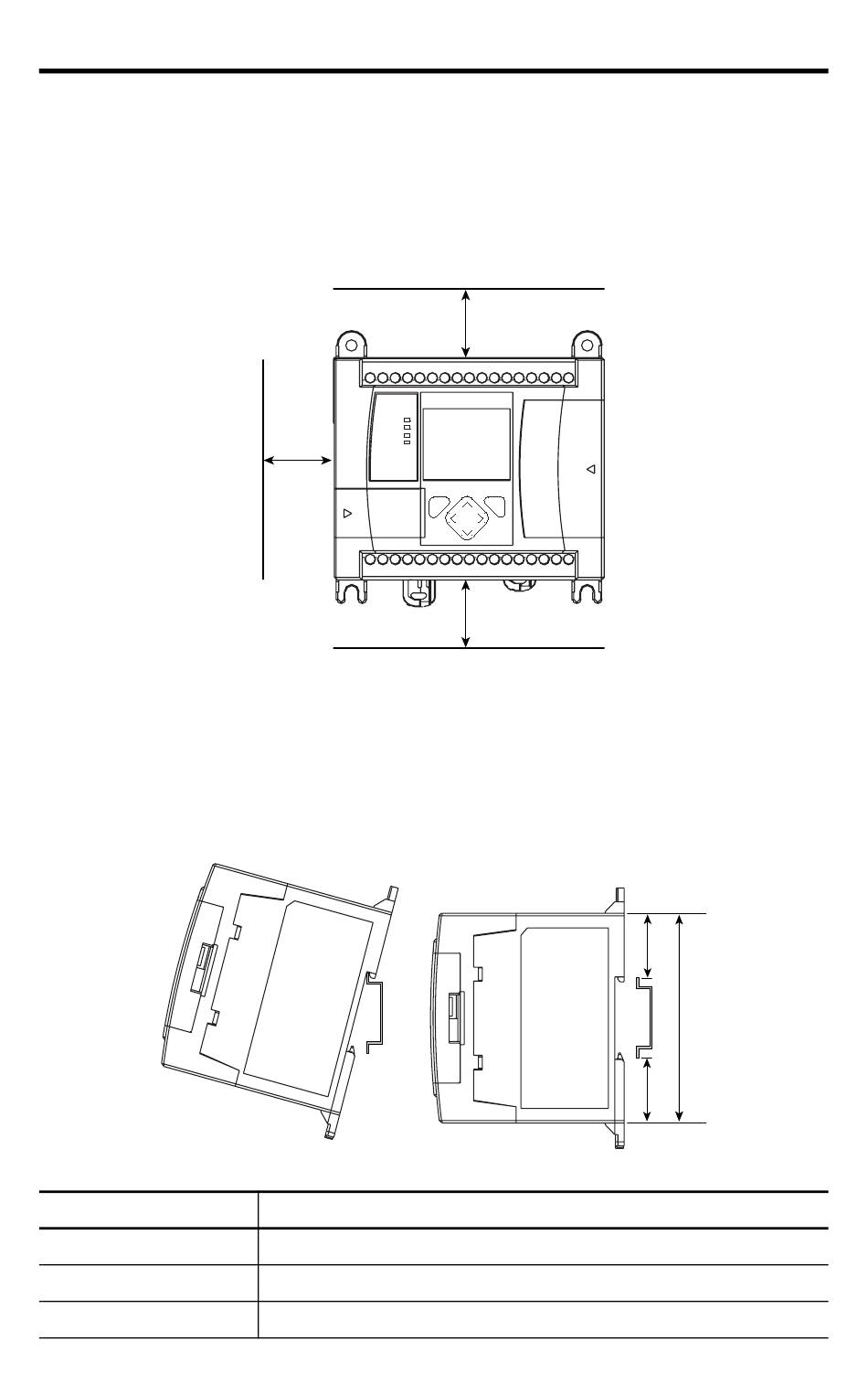

Spazio necessario per il controllore

Il controllore va montato orizzontalmente, con l'I/O di espansione posto alla destra
del controllore. Lasciare 50 mm di spazio su tutti i lati tranne quello destro per
consentire una corretta ventilazione, come mostrato sotto.

Montaggio su guida DIN

L'estensione massima del dispositivo di aggancio è 14 mm in posizione d'apertura.
Per rimuovere il controllore è necessario un cacciavite a lama piatta. Il controllore
può essere montato su guide DIN EN50022-35x7.5 o EN50022-35x15. Le dimensioni
di montaggio della guida DIN sono riportate di seguito.
Dimensione
A
B
C
Pubblicazione 1763-IN001C-MU-P – Settembre 2007
Lato
sinistro
ESC
Altezza
90 mm
27,5 mm
27,5 mm
Lato superiore
OK
Lato inferiore
B
A
C
