01

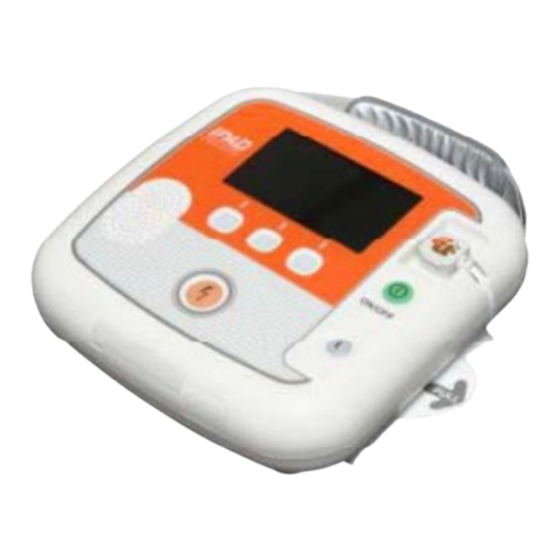

iPAD CU-SP2 (AED & DESFIBRILADOR MANUAL)
a. iPAD CU-SP2 (Desfibrilador – AED & Desfibrilador MANUAL)
El iPAD CU-SP2 es más manejable e incorpora más funciones que nuestros anteriores modelos
el Paramedic CU-ER1 y CU-ER2, siempre con la tecnología más avanzada.
~ 1 ~

Publicidad

Tabla de contenido
loading

Manuales relacionados para CU Medical Systems iPAD CU-SP2

Resumen de contenidos para CU Medical Systems iPAD CU-SP2

  • Página 1 CU-SP2 (AED & DESFIBRILADOR MANUAL) a. iPAD CU-SP2 (Desfibrilador – AED & Desfibrilador MANUAL) El iPAD CU-SP2 es más manejable e incorpora más funciones que nuestros anteriores modelos el Paramedic CU-ER1 y CU-ER2, siempre con la tecnología más avanzada.
  • Página 2 CU-SP2 (AED & DESFIBRILADOR MANUAL) a. iPAD CU-SP2 (Desfibrilador – AED & Desfibrilador MANUAL) Pantalla gráfica LCD Conector Pads desfibrilación Compartimento almacenamiento Pads Botón (i) ~ 2 ~...
  • Página 3 CU-SP2 (AED & DESFIBRILADOR MANUAL) a. iPAD CU-SP2 (Desfibrilador – AED & Desfibrilador MANUAL) Botón de encendido Teclado digital Puerto IRDA Puerto tarjeta SD Batería Botón de descarga ~ 3 ~...
  • Página 4 CU-SP2 (AED & DESFIBRILADOR MANUAL) Test de inserción de la batería Cuando se inserta la batería por primera vez, el equipo realiza un auto test y mostrará la siguiente pantalla. Después de que el auto test se complete, el equipo se apagará automáticamente.

  • Página 5: Pantalla Lcd

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Pantalla LCD LCD color gráfica (12.7 cm (5 pulgadas) de ancho 480 x 272 16bits) Compresión: Respiración Modo Estado Adulto/Pediátrico Nº descargas Impresora/CU-EM1 Estado batería Tiempo funcionamiento Energía descarga Ritmo cardiaco Imagen de guía Texto de guía...
  • Página 6 CU-SP2 (AED & DESFIBRILADOR MANUAL) Pantalla LCD LCD color gráfica (12.7 cm (5 pulgadas) de ancho 480 x 272 16bits) Texto de guía - Configuración de la pantalla sin imágenes seleccionadas ~ 6 ~...
  • Página 7 CU-SP2 (AED & DESFIBRILADOR MANUAL) Impresora (Bluetooth) La primera vez que use una impresora debe sincronizarla a su CU-SP2 usando el menú Modo. Cada impresora necesita ser sincronizada solamente una vez y se conectará automáticamente lo sucesivo. Si desea usar otra impresora, necesitará sincronizar esta nueva impresora otra vez y así...

  • Página 8: Modo Monitor

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Modo Monitor El modo monitor se usa junto con el accesorio CU-EM1 (dispositivo de transmisión de ECG) En el modo monitor el i-PAD CU-SP” utiliza la tecnología Bluetooth para recibir los datos de ECG desde el dispositivo CU-EM1 y lo muestra en la pantalla de LCD.
  • Página 9 CU-SP2 (AED & DESFIBRILADOR MANUAL) Modo Monitor Cuando se presiona este botón, el equipo intentará conectarse con el CU-EM1. Después de sincronizarse correctamente ambos dispositivos, el desfibrilador cambiará a Modo Monitor, recibiendo la información del ECG desde el CU-EM1 y mostrando los datos en la pantalla de LCD.
  • Página 10 CU-SP2 (AED & DESFIBRILADOR MANUAL) Modo Monitor De 0% a 100% En unidades de Para salir del modo monitor, pulse el botón 1 del teclado digital marcado como “SEMI-AUTO”. Una vez pulsado el equipo cambiará al modo desfibrilación. ~ 10 ~...
  • Página 11 CU-SP2 (AED & DESFIBRILADOR MANUAL) CU-EM1 (Dispositivo de transmisión de ECG) Cable ECG 3 derivaciones Indicador batería baja Indicador encendido y conexión Clip Indicador fallo derivación cinturón Botón encendido Tapa batería ~ 11 ~...

  • Página 12: Descripción

    CU-SP2 (AED & DESFIBRILADOR MANUAL) CU-EM1 (Dispositivo de transmisión de ECG) * Avisos sonoros (beep) Indicador Descripción 1 Beep largo Cuando el CU-EM1 se enciende. 2 Beeps largos Cuando el CU-EM1 de apaga. 3 Beeps largos Cuando el CU-EM1 se sincroniza con el CU-SP2.
  • Página 13 CU-SP2 (AED & DESFIBRILADOR MANUAL) CU-EM1 (Dispositivo de transmisión de ECG) * Como usar el CU-EM1 Encender el equipo pulsando: 2.- Conectar el cable de 3 derivaciones al paciente. 3.- Ponga el CU-SP2 en modo Monitor. 4.- Para apagar el CU-EM1 después de usarlo, pulse el Colocación de los pads...

  • Página 14: Control Manual (Opción)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Control Manual (Opción) Solo para Profesionales de la Medicina Para usar el control manual debe ajustar el modo del dispositivo a control manual en el menú. Cuando el modo del equipo se ha cambiado a control manual, se mostrará en la esquina superior izquierda de la pantalla “Manual”.
  • Página 15 CU-SP2 (AED & DESFIBRILADOR MANUAL) Control Manual (Opción) Solo para Profesionales de la Medicina Cuando se presiona el botón 1 del teclado digital, el valor de la energía de descarga se visualizará en la esquina superior derecha de la pantalla de LCD se resaltara blanco.
  • Página 16 CU-SP2 (AED & DESFIBRILADOR MANUAL) Control Manual (Opción) * Carga y aplicación de la descarga En control manual el usuario puede usar a su discreción la carga de la energía y administrar la desfibrilación. Después de colocar los pads al paciente, pulse “Carga”...
  • Página 17 CU-SP2 (AED & DESFIBRILADOR MANUAL) Control Manual (Opción) Solo para Profesionales de la Medicina * Usando R-Sync Pulsado el botón 2 se mostrará el símbolo SYNC en la parte central superior de la pantalla de LCD. Usando R-Sync detectaremos las ondas R de los ECG de los pacientes y se mostrará...
  • Página 18 CU-SP2 (AED & DESFIBRILADOR MANUAL) Guardado de los datos Los siguientes datos son guardados automáticamente en la memoria interna del equipo. Estos datos pueden ser transferidos a un ordenador personal (PC), y no se borrarán incluso cuando el desfibrilador esté apagado: * Datos ECG * Información actuaciones.
  • Página 19 CU-SP2 (AED & DESFIBRILADOR MANUAL) Guardado de los datos * Copiar los datos a una tarjeta SD Formatear la tarjeta SD en el PC con formato FAT16. Abrir la tapa del puerto del equipo para introducir la tarjeta SD Cuando se pulsa el botón (i) durante más...

  • Página 20: Si Hay Datos De Algún Rescate En La Memoria Interna Del Dispositivo

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Transfiriendo datos de rescate Si hay datos de algún rescate en la memoria interna del dispositivo: El equipo empieza a copiar los datos después de informar al usuario por voz de que los datos están siendo copiados a la tarjeta SD.
  • Página 21 CU-SP2 (AED & DESFIBRILADOR MANUAL) Revisión de datos Si el conector de los pads no está insertado en el equipo o los pads no se han colocado en el paciente, puede pulsar el botón 3 del teclado digital para entrar en el Modo Menú.
  • Página 22 CU-SP2 (AED & DESFIBRILADOR MANUAL) Revisión de datos (3) Los datos del tratamiento guardado se mostraran en la parte izquierda de la pantalla de LCD. Pulse el botón Confirmar en el centro para seleccionar los datos del tratamiento deseado.
  • Página 23 CU-SP2 (AED & DESFIBRILADOR MANUAL) Revisión de datos * Lista de eventos Se puede desplazar a la siguiente o anterior pagina usando los botones con las flechas derecha/izquierda. “Lista de eventos” muestra la historia de los eventos a la izquierda y el tiempo empleado.
  • Página 24 CU-SP2 (AED & DESFIBRILADOR MANUAL) Revisión de datos * Segmento de impresión Usted puede seleccionar solamente dos eventos para identificar el principio o final del segmento. primer segundo evento estén seleccionados, el equipo automáticamente intentará conectarse con la impresora.

  • Página 25: Configuraciones Del Equipo

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuraciones del equipo Usted puede ajustar las funciones del equipo y el CPR en el Modo Menú. Si el conector de los pads del desfibrilador no está insertado los pads no están todavía colocados en el paciente, entonces puede pulsar el botón 3.

  • Página 26: Configuración Del Equipo

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo * Configurando el Modo Menú El Modo Menú está compuesto de fichas. (Configuración Equipo, Revisión datos, Salir) La primera ficha está compuesta de dos páginas. Usted puede configurar el funcionamiento del equipo, añadir dispositivos externos, configurar el...

  • Página 27: Modo Equipo (Configuración Por Defecto: Modo Aed)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 1) Modo Equipo (configuración por defecto: Modo AED) Debe introducir la palabra clave o contraseña para cambiar el Modo Equipo (AED o Modo Manual) La contraseña por defecto del equipo es en teclado digital: “1 –...

  • Página 28: Control Manual (Por Defecto: Desactivado)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 2) Control manual (Por defecto: desactivado) Usted debe introducir la palabra clave para cambiar los Controles Manuales. La contraseña por defecto del equipo es en teclado digital: “1 – 1 – 1 – 1”.

  • Página 29: Modo Adulto/Niño (Configuración Por Defecto: Modo Adulto)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 3) Modo Adulto/niño (Configuración por defecto: Modo adulto) * Modo adulto: En el caso de un paciente pedriatrico, al conectar al equipo los pads (150J, 200J) pediátricos, el equipo cambiará automáticamente a Modo Pediátrico...

  • Página 30: Ganancia Ecg (Configuración Por Defecto: 10Mm/Mv)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 5) Ganancia ECG (Configuración por defecto: 10mm/mV) * 5mm/mV: En la gráfica del ECG se indicará 5mm/mv * 10mm/mV: En la gráfica del ECG se indicará 10mm/mv * 20mm/mV: En la gráfica del ECG se indicará 20mm/mv * Auto: El equipo cambiará...

  • Página 31: Instrucciones De Voz

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 8) Instrucciones de voz * Detalle: Guía de tallada. * Corto: Guía simple. No se recomienda esta opción para el público en general. 9) Equipos externos Sincronizar el CU SP2 con la impresora y el equipo transmisor de ECG, CU-EM1.
  • Página 32 CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo Primero, seleccione el equipo a sincronizar desde las opciones de la izquierda. Después de seleccionados, el CU-SP2 intentara localizar los dispositivos más cercanos (hasta 5 equipos) Después de localizarlos, el Cu-SP2 mostrara la lista de equipos seleccionados en la parte derecha de la pantalla.
  • Página 33 CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo Después de seleccionar el dispositivo, el CU-SP2 intentará conectarse con el dispositivo seleccionado. Después de conectarse, el CU-SP2 guardará de información de la conexión y volverá a la pagina anterior. Antes de sincronizarse...

  • Página 34: Cambiando La Contraseña (Configuración Por Defecto: Teclado Digital `1-1-1-1`)

    CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo 10) Cambiando la contraseña (Configuración por defecto: Teclado digital `1-1-1-1`) La contraseña es una combinación de las tres teclas del teclado digital Recomendamos que cambie la contraseña regularmente ~ 34 ~...
  • Página 35 CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración del equipo Resumen Nº Opción Configuración Valor Ajustable Defecto Modo AED Modo dispositivo Modo AED Manual ANALIZAR Manual CARGAR APAGADO APAGADO Modo Adulto Modo Adulto/pediátrico Modo Adulto Modo Pediátrico Fijo 150J Fijo 200J Energía de Descarga...
  • Página 36 CU-SP2 (AED & DESFIBRILADOR MANUAL) Configuración de las guías de CPR Nº Opción Rango Unidad Defecto Descripción Realiza 30 compresiones del pecho. En Modo Adulto, el número de Compresiones 15, 30 veces 15 veces 30 veces compresiones del pecho se fija en...
  • Página 37 CU Medical Germany GmbH Thank You… ~ 37 ~...
