Разветвитель трубы
Заправочная емкость
Заправочная емкость
блока с нисходящим
блока с нисходящим
потоком
Более 201 и менее
Менее 200, всего
CMY-Y102S-G2 CMY-Y102L-G2
6 Используйте специальные сочленения в случае, если диаметр трубки
хладагента отличается от диаметра распределительной трубки.
7 Соблюдайте ограничения по длине труб холодильного контура (длина,
разница высоты и диаметр трубки) для исключения повреждения
оборудования или снижения характеристик охлаждения/обогрева.

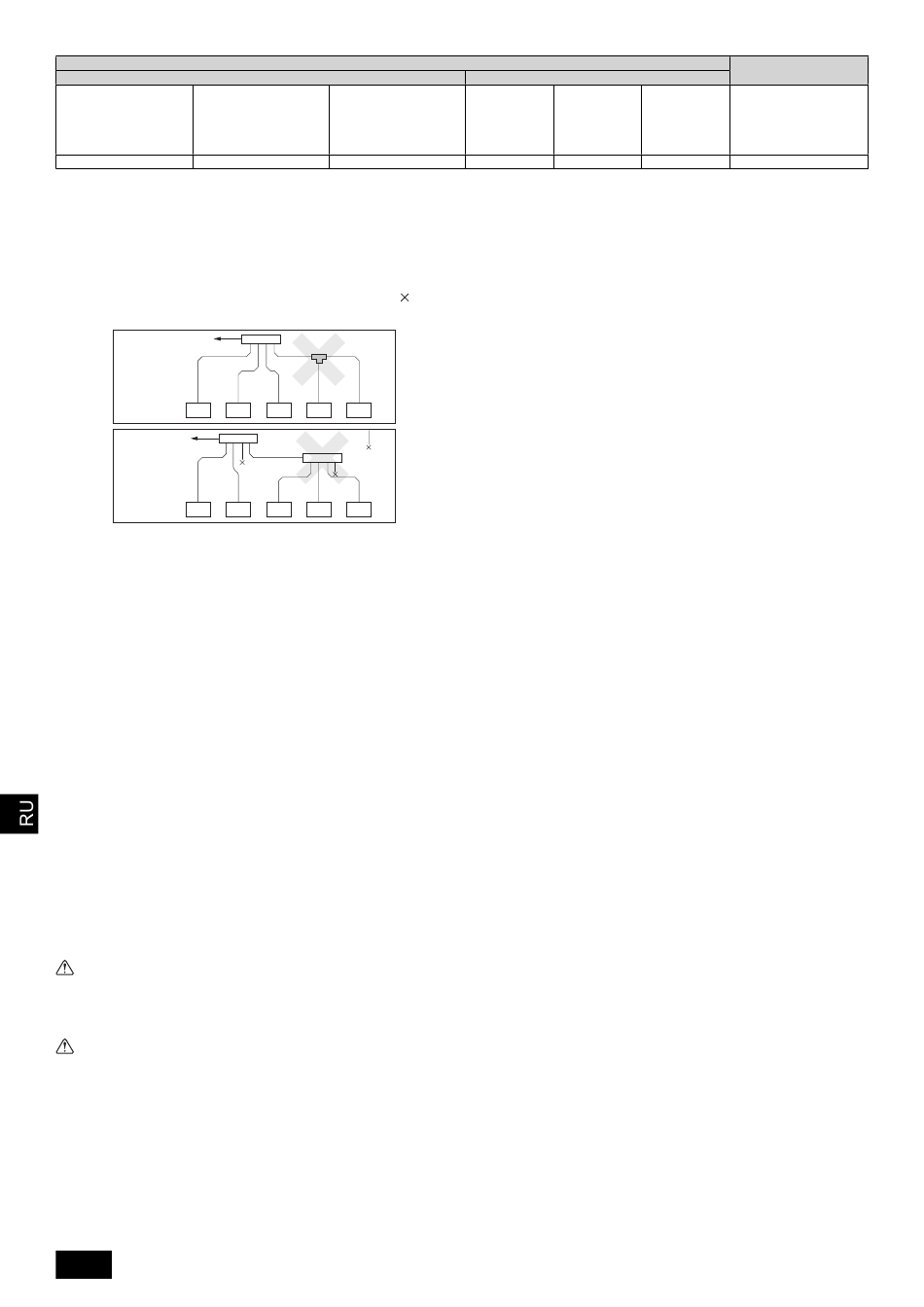

8 После разветвления коллектора дополнительное разветвление не
устанавливается (соответствующие части отмечены с помощью
диаграмме ниже).
К наружному блоку
К наружному
блоку
9 Недостаточное или избыточное количество хладагента в системе
приведет к аварийной остановке системы. Заправляйте строго
необходимое количество хладагента. При обслуживании справляйтесь
с записями относительно длины трубопроводов и количества
дополнительно заправленного хладагента, а также с таблицей
расчета, расположенной на задней стороне сервисной панели и
наклейками на всех внутренних блоках (см. таблицу 9.2. для получения
дополнительной информаци по системе труб хладагента).
0 Заправляйте систему жидким хладагентом.
a Запрещается использовать хладагент для продувки системы. Для
вакуумирования системы используйте только вакуумный насос.
b Обеспечивайте надежную изоляцию труб. Недостаточная изоляция
снизит рабочие характеристики и приведет к капанию конденсата и
иным проблемам (См. табл 10.4 по информации о термоизоляции труб
хладагента).
c Подсоединение труб хладагента производится при закрытом клапане
наружного блока (заводская настройка), не открывайте клапан до
завершения монтажа труб между внутренним и наружным блоком и
проведения проверки на утечку и процедуры вакуумирования.
d Пайка труб производится неоксидными твердыми припоями.
В противном случае компрессор может выйти из строя. Пайка
производится с продувкой азотом.
Не используйте средство против окисления, это может привести к
коррозии труб и ухудшению свойств холодильного масла.
При возникновении вопросов обращайтесь в компанию Мitsubishi
Electric.
(Информация по соединению труб и управлению клапаном приведена в
таблице 10.2.)
e Запрещается паять соединения наружного блока во время дождя.
Предупреждение:
При установке и переносе блока для зарядки системы используйте
только установленный тип хладагента.
- Смешивание различных типов хладагента приведет к нарушению
холодильного цикла и серьезным повреждениям.
Внимание:
• Используйте вакуумный насос с обратным клапаном.
- Отсутствие у насоса клапана приведет к попаданию масла насоса в
холодильный цикл и последующему ухудшению свойств холодильного
масла.
110
Внутренняя модель с комплектом разветвителя-двойника
Заправочная емкость
блока с нисходящим
потоком потоком
Более 401 и менее
400, всего 650, всего
CMY-Y202-G2
КРЫШКА
Коллектор
4 секции 8 секции
CMY-Y104-G CMY-Y108-G
• Запрещается использовать следующие инструменты,
применяемые с обычными видами хладагента.
(Штуцер манометра, заправочный шланг, течеискатель, обратный
клапан, заправочное основание, оборудование для сбора хладагента)
- Смешивание обычного хладагента и холодильного масла приведет к
ухудшению свойств масла.
- Попадание воды в систему приведет к ухудшению свойств масла.
в
- Хладагент R410A не содержит хлора. Поэтому течеискатели,
используемые для работы с обычными хладагентами, не применимы.
• Обращайтесь с инструментами для R410A с особой
осторожностью.
- Попадание в холодильный контур пыли, грязи или воды может привести
к ухудшению эксплуатационных свойств холодильного масла.
• Запрещается использовать существующие трубопроводы для
нового блока.
- Использование старых труб хладагента и старого масла охлаждения,
содержащих большие количества хлора, может привести к порче
масла охлаждения нового блока.
• Храните предназначенные для установки трубы в помещении,
герметически закрытыми с обоих концов до припайки.
- Попадание в холодильный цикл пыли, грязи или воды может привести
к ухудшению эксплуатационных свойств холодильного масла и выходу
компрессора из строя.
• Запрещается использовать заправочные баллоны.
- Использование заправочного баллона может привести к ухудшению
эксплуатационных свойств хладагента.
• Для мытья труб не используйте специальные моющие средства.
Двойник-разветвитель
для наружного блока
Общая длина от
10 секции наружного блока
P400 ~ P500
CMY-Y1010-G CMY-Y100VBK2
