6.4.5. Compartimiento TV (PB/M-PB/RM)
La puesta en marcha y la puesta fuera de servicio
del carro TV tiene que realizarse con la puerta
cerrada.

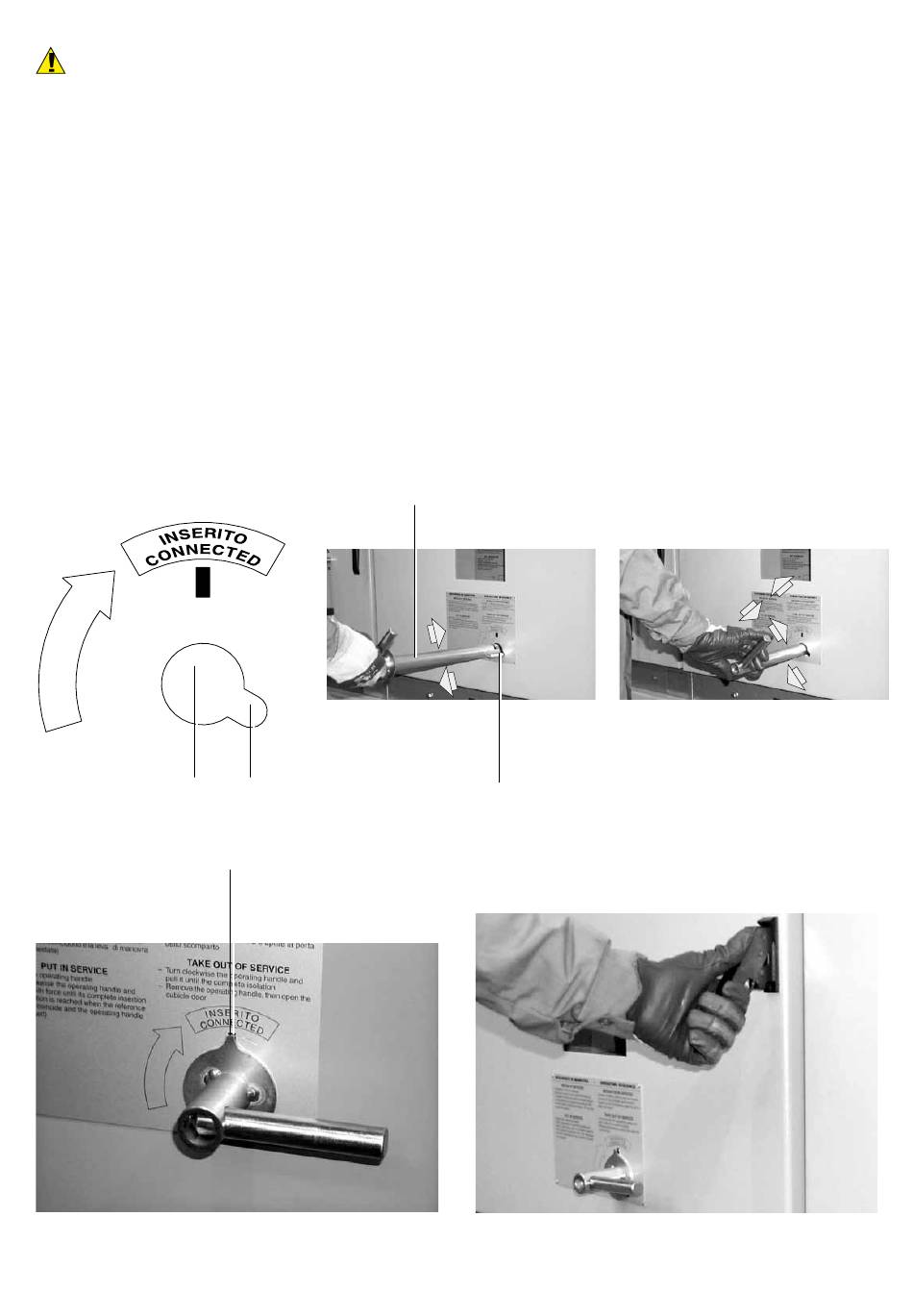

a) Maniobra de puesta en marcha
– Inserir la palanca de maniobra (1) (fig. 23 b) en el
alojamiento (2) (fig. 23a) de forma que coincida el resalte (2)
(fig. 23b) de la palanca con la ranura (3) (fig. 23a);
– girar la palanca en sentido horario (fig. 23c) y empujar con
fuerza hasta que esté completamente inserida;
– cuando ya esté en esa posición, girar la palanca en sentido
antihorario, hasta que las marcas (4) coincidan y la palanca
de maniobra esté acoplada (fig. 23d);
– controlar que la puerta no se abre tirando de la manilla
hacia arriba (fig. 23e).
2
Fig. 23a
Fig. 23d
3
Fig. 23b
4
b) Maniobra de puesta fuera de servicio
– Girar la palanca (1) de fig. 23d en sentido horario y tirar
hacia fuera hasta que se oiga el disparo de seccionado;
– extraer la palanca de maniobra (1) (fig. 23b) del alojamiento
(2) (fig. 23a) de forma que coincida el resalte de la palanca
(2) (fig. 23b) con la ranura (3) (fig. 23a);
– abrir la puerta tirando de la manilla hacia arriba. De esta
forma el carro TV está seccionado y conectado con toma
de tierra y, los circuitos secundarios de los TV están
seccionados.
1
2
Fig. 23e
Fig. 23c
