Batería RAID (opcional)
Extracción de la batería RAID
La información de esta sección sólo se aplica a los sistemas con la tarjeta
controladora PERC opcional.
1 Apague el sistema, incluidos todos los periféricos conectados, y
desconéctelo de la toma eléctrica.
2 Abra el sistema. Consulte el apartado "Apertura del sistema" en la página 96.
3 Para desconectar el cable de la batería RAID del conector de la placa base,
presione la lengüeta del conector del cable de la batería RAID y tire con
cuidado del conector del cable para extraerlo del conector de la placa base.
Consulte el apartado Ilustración 3-18.
4 Tire hacia atrás con cuidado de las dos lengüetas que fijan la batería RAID
y extraiga la batería RAID del portabatería. Vea la Ilustración 3-18.

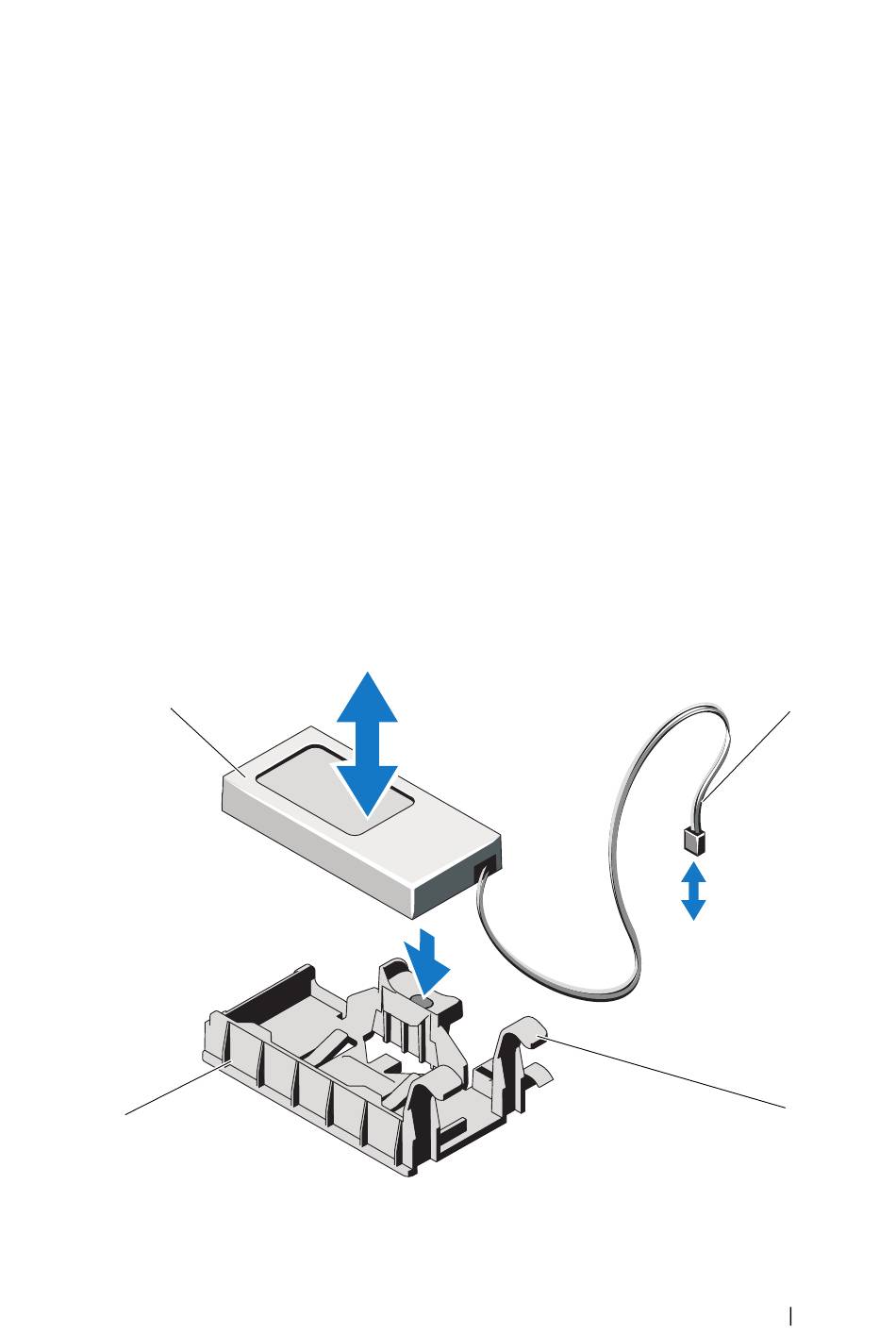

Ilustración 3-18. Extracción e instalación de la batería RAID
1
4
1 Batería RAID
3 Lengüetas del portabatería (2)
2 Conector del cable de la batería
4 Portabatería
Instalación de los componentes del sistema
2
3
