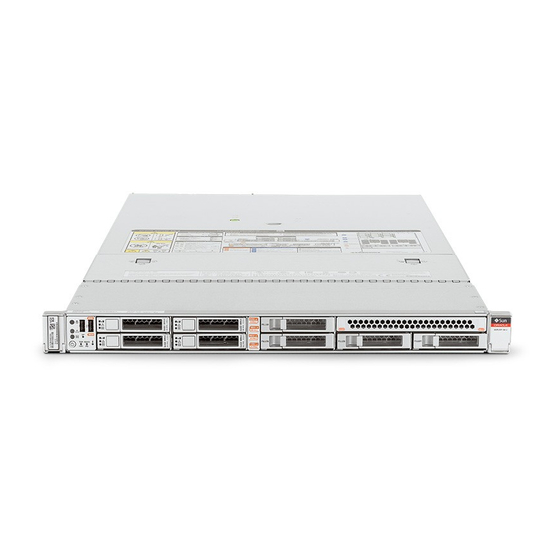

Oracle X6-2 Guia De Instalacion

Ocultar thumbs Ver también para X6-2:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Guía de instalación de Oracle
Server
®
X6-2
Referencia: E73653-01
Abril de 2016

Publicidad

Tabla de contenido
loading

Manuales relacionados para Oracle X6-2

Resumen de contenidos para Oracle X6-2

  • Página 1 Guía de instalación de Oracle Server ® X6-2 Referencia: E73653-01 Abril de 2016...
  • Página 3 Ud. y Oracle. Oracle Corporation y sus filiales no serán responsables frente a cualesquiera pérdidas, costos o daños en los que se incurra como consecuencia de su acceso o su uso de contenidos, productos o servicios de terceros a menos que se indique otra cosa en un acuerdo en vigor formalizado entre Ud. y Oracle.

  • Página 5: Tabla De Contenido

    Contenido Uso de esta documentación ................ 9 Biblioteca de documentación del producto ............ 9 Comentarios .................... 9 Procedimiento de instalación ................ 11 Visión general del procedimiento de instalación .......... 11 Preparación para la instalación del servidor ............  13 Especificaciones físicas del servidor .............. 13 Requisitos de espacio .................. 14 Directrices sobre recepción y desembalaje ..........
  • Página 6 ▼  Conectar cables de alimentación y otros .......... 75 Encendido del servidor ...................  76 ▼  Encendido del servidor .............. 77 Conexión con Oracle ILOM ................ 79 Procesador de servicio e interfaces de usuario de Oracle ILOM ...... 80 Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 7 Contenido Inicio y cierre de sesión de Oracle ILOM ............ 80 ▼  Iniciar sesión en Oracle ILOM mediante una conexión serie local .... 81 ▼  Iniciar sesión en Oracle ILOM mediante una conexión Ethernet remota .. 81 ▼  Cierre de sesión de Oracle ILOM ............ 84 Modificación de la configuración de red del procesador de servicio mediante Oracle...
  • Página 8 Lista de comprobación de montaje en rack .......... 136 Lista de comprobación de seguridad ............ 137 Lista de comprobación de Auto Service Request ........ 138 Lista de comprobación de logística ............ 138 Índice .......................  141 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 9: Uso De Esta Documentación

    Uso de esta documentación Visión general: en esta guía de instalación, se incluyen procedimientos de configuración e ■ instalación de hardware para Oracle Server X6-2. Destinatarios: esta guía está destinada a técnicos capacitados, administradores del sistema y ■ personal de servicio autorizado que han sido capacitados para instalar sistemas y equipos de hardware.
  • Página 10 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 11: Procedimiento De Instalación

    “Visión general del procedimiento de instalación ” [11] encontrar vínculos a más información sobre cada paso. Visión general del procedimiento de instalación En la siguiente tabla se muestran las tareas que debe completar para instalar Oracle Server X6- Paso Descripción...
  • Página 12 Revisar los procedimientos para Control de la energía del sistema [97] controlar la energía del sistema. Resolver todos los problemas de Resolución de problemas de instalación [129] instalación. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 13: Preparación Para La Instalación Del Servidor

    Información relacionada “Visión general del procedimiento de instalación ” [11] ■ Componentes y características del servidor [25] ■ Especificaciones físicas del servidor En la siguiente tabla, se enumeran las especificaciones físicas para Oracle Server X6-2. Preparación para la instalación del servidor...

  • Página 14: Requisitos De Espacio

    ■ “Requisitos del rack” [36] ■ Requisitos de espacio Oracle Server X6-2 es un servidor de 1 unidad de rack (1U). Para obtener dimensiones físicas, consulte “Especificaciones físicas del servidor” [13]. El servidor se puede instalar en un armario de rack de cuatro pilares que cumple los estándares ANSI/EIA 310-D-1992 o IEC 60927, como Sun Rack II de Oracle.

  • Página 15: Directrices Sobre Recepción Y Desembalaje

    “Directrices sobre espacio para mantenimiento” [15] ■ Directrices sobre recepción y desembalaje En la siguiente tabla, se especifican las dimensiones y el peso de la caja de envío de Oracle Server X6-2. Especificaciones de la caja de envío TABLA 3 Requisito Especificación...

  • Página 16: Requisitos De Energía Eléctrica

    Frecuencia (nominal) 50/60 Hz (rango de 47 a 63 Hz) Oracle Server X6-2 puede funcionar de manera eficaz en un rango de voltajes y frecuencias. Sin embargo, debe tener una fuente de alimentación confiable. Se pueden producir daños en el servidor si se superan los rangos. Las alteraciones eléctricas, como las que se mencionan a continuación, pueden dañar el sistema:...

  • Página 17: Directrices Sobre La Energía De La Instalación

    80 % de la capacidad nominal de CA de los circuitos ramales. Los cables de alimentación de PDU de Sun Rack II de Oracle tienen una longitud de 4 m (13,12 ft), y de 1 a 1,5 m (de 3,3 a 4,9 ft) del cable pueden enrutarse dentro del armario de racks. El receptáculo de alimentación de CA del sitio de instalación debe estar a no más de 2 m (6,6 ft)

  • Página 18: Requisitos Del Entorno

    ETE-1010-02 revisión A Establezca las condiciones en los rangos de temperatura y humedad óptimos para minimizar la posibilidad de inactividad debido al fallo de un componente. El funcionamiento de Oracle Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 19: Directrices De Temperatura

    Requisitos del entorno Server X6-2 durante períodos prolongados en los límites de rango de funcionamiento o cerca de ellos, o su instalación en un entorno cuando permanece en los límites de rango sin funcionamiento o cerca de ellos, puede aumentar considerablemente el fallo de los componentes de hardware.

  • Página 20: Ventilación Y Enfriamiento

    Por lo general, los servidores y equipos preparados para montaje en rack, incluido Oracle Server X6-2, absorben aire frío por la parte frontal del rack y permiten la salida de aire caliente por la parte posterior del rack. No hay ningún requisito relacionado con la circulación de aire para los laterales izquierdo y derecho debido al enfriamiento de la parte frontal a la parte posterior.

  • Página 21: Cumplimiento De La Reglamentación

    Todos las normas y certificaciones a los que se hace referencia están actualizados con la última versión oficial. Para obtener detalles adicionales, póngase en contacto con su representante de ventas. ‡ Se pueden aplicar otras normativas o certificaciones de países. Información relacionada Guía de conformidad y seguridad de Oracle Server X6-2 ■ Preparación para la instalación del servidor...

  • Página 22: Inventario De Envío

    Conserve todo el contenido y el material de embalaje para que el transportista pueda examinarlos. La caja contiene el servidor y el kit de envío. El kit de envío de Oracle Server X6-2 contiene los siguientes artículos: Cables de alimentación, embalados por separado con el kit del país.

  • Página 23: Precauciones Sobre Descargas Electrostáticas Y Seguridad

    Antes de instalar el servidor, lea la información de seguridad en la Guía de conformidad y seguridad de Oracle Server X6-2 y en Información de seguridad importante para sistemas de hardware de Oracle.

  • Página 24: Instalación De Componentes Opcionales

    Los componentes admitidos y sus números de referencia están sujetos a cambios sin previo aviso. Para obtener la lista más actualizada, consulte el Manual del sistema de Oracle. Para acceder al Manual del sistema de Oracle debe contar con un contrato de servicio de Nota - asistencia de Oracle.

  • Página 25: Componentes Y Características Del Servidor

    ■ Procesadores de 6 núcleos, 3,4 GHz y 135 W Para obtener la información más reciente sobre las especificaciones de CPU, visite el sitio web de los servidores x86 de Oracle y vaya a la página de Oracle Server X6-2: http://www.oracle.com/technetwork/server-storage/sun-x86/overview/index.
  • Página 26 IPMI 2.0. Características del SP: ■ Oracle Integrated Lights Out Manager (ILOM) versión 3.2.6 (versión inicial) ■ Acceso a línea de comandos de Oracle ILOM local mediante una conexión serie ■ Compatibilidad con el acceso Ethernet al SP mediante un puerto de gestión (NET MGT) 10/100/1000 BASE-T dedicado y, opcionalmente, mediante uno de los puertos Ethernet del host (gestión de banda lateral)

  • Página 27: Unidades, Conectores E Indicadores De Estado Del Panel Frontal

    En la siguiente figura, se muestran los indicadores de estado (LED), los conectores y las unidades ubicadas en el panel frontal de Oracle Server X6-2 configurado con ocho unidades de almacenamiento de 2,5 pulgadas y una unidad de DVD SATA.

  • Página 28: Ranuras Pcie, Conectores E Indicadores De Estado Del Panel Posterior

    Ranuras PCIe, conectores e indicadores de estado del panel posterior En la siguiente figura, se muestra el panel posterior de Oracle Server X6-2 y la ubicación de las ranuras PCIe, los conectores y los indicadores de estado (LED). Para obtener información sobre cómo interpretar los indicadores de estado (LED), consulte el Manual de servicio de Oracle Server X6-2.
  • Página 29 Ranura de tarjeta PCIe 1 (no funciona en sistemas de un procesador) Ranura de tarjeta PCIe 2 Ranuras de tarjeta PCIe 3 y 4 Puerto de gestión de red (NET MGT) 10/100/1000 BASE-T del procesador de servicio (SP) de Oracle Integrated Lights Out Manager (ILOM) Puerto de gestión serie (SER MGT)/RJ-45...
  • Página 30 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 31: Gestión Del Servidor

    Consultar las herramientas de gestión del servidor. “Herramientas de gestión de servidor único” [31] Herramientas de gestión de varios servidores Si está gestionando varios servidores, puede usar Oracle Enterprise Manager Ops Center. Para obtener información sobre Ops Center, consulte https://docs.oracle.com/cd/E59957_01/ index.htm.

  • Página 32: Oracle Ilom

    Oracle ILOM para establecer conexión con el procesador de servicio (SP) del servidor. El servidor se envía inicialmente con Oracle ILOM versión 3.2.6. El software Oracle ILOM reside en el procesador de servicio del servidor. Utilice el software Oracle ILOM para supervisar y gestionar los componentes del servidor. Entre las funciones del software Oracle ILOM, se incluyen las siguientes: Configuración de la información de red.

  • Página 33: Modo De Inicio Legacy Y Modo De Inicio Uefi

    ■ servidores Oracle y módulos de servidor desde el sistema operativo con una única dirección IP de host. Esto evita la necesidad de conectarse a dos puntos de gestión (Oracle ILOM y el host). La arquitectura de gestión de fallos (FMA) de Oracle Linux le permite gestionar fallos en el nivel del sistema operativo mediante comandos similares a los del shell del gestor de fallos de Oracle ILOM en sistemas con Oracle Linux 6.5 o posterior.
  • Página 34 UEFI aparecen en la lista de prioridad de opciones de inicio de la utilidad de configuración del BIOS. Para obtener instrucciones sobre cómo realizar la selección, consulte la Guía de administración de servidores x86 de Oracle para servidores de la serie X6 en http://www. oracle.com/goto/x86AdminDiag/docs.

  • Página 35: Instalación Del Servidor En Un Rack

    Instalación del servidor en un rack En esta sección, se describe cómo instalar el servidor en un rack utilizando el conjunto de guías del kit de montaje en rack. En esta guía, el término "rack" significa tanto un rack abierto como un armario cerrado. Nota - Descripción Enlaces...

  • Página 36: Requisitos Previos Para La Instalación

    [13]. Requisitos del rack El rack en el que se instalará Oracle Server X6-2 debe cumplir los requisitos que se muestran en la siguiente tabla. Sun Rack II, de Oracle, es compatible con Oracle Server X6-2. Para obtener información acerca de Sun Rack II de Oracle, consulte Preparación para la instalación del...

  • Página 37: Precauciones De Seguridad

    Precauciones de seguridad Precauciones de seguridad En esta sección, se describen las precauciones de seguridad que se deben tomar al instalar el servidor en un rack. Estabilice el rack: extienda las patas o la barra antivolcado del rack del equipo Atención - antes de iniciar la instalación.

  • Página 38: Contenido Del Kit De Montaje En Rack

    Estabilización del rack para la instalación Para reducir el riesgo de daños personales, estabilice el armario de racks y Atención - despliegue todos los dispositivos antivolcado antes de instalar el servidor. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 39: Instalar Los Soportes De Montaje En El Servidor

    Instalar los soportes de montaje en el servidor Consulte la documentación del rack para obtener instrucciones detalladas sobre los siguientes pasos. Abra y extraiga las puertas delantera y posterior del armario de racks. Las puertas delantera y posterior se deben extraer solo si obstruyen el compartimiento de Nota - montaje.
  • Página 40 Verifique que la clavija de posición posterior se haya enganchado al sujetador del soporte de montaje. Repita del Paso 1 Paso 3 para instalar el otro enganche del soporte de montaje en el otro lado del servidor. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 41: Marcar La Ubicación Para El Montaje En Rack

    Marcar la ubicación para el montaje en rack Información relacionada Marcar la ubicación para el montaje en rack [41] ■ Fijación de conjuntos de guías deslizantes sin herramientas [45] ■ Marcar la ubicación para el montaje en rack Identifique la ubicación donde desea colocar el servidor en el rack. El servidor requiere una unidad de rack (1U).
  • Página 42 Marque los orificios de montaje para las guías deslizantes posteriores. Información relacionada “Requisitos del rack” [36] ■ Instalar los soportes de montaje en el servidor [39] ■ Fijación de conjuntos de guías deslizantes sin herramientas [45] ■ Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 43: Conectar Los Cables De Alimentación De Ca Antes De La Instalación De Las Guías Deslizantes Sin Herramientas En Sun Rack Ii 1042

    Los cables de alimentación de CA de ángulo recto se deben instalar antes de las guías deslizantes al instalar Oracle Server X6-2 en un rack del sistema Sun Rack II 1042 (1000 mm). Las guías deslizantes sin herramientas del kit de guías estándar impiden el acceso a los sockets eléctricos de 15 kVA y 22 kVA de la unidad de distribución de alimentación (PDU) en...

  • Página 44: Instalar Los Cables De Alimentación De Ca Y Las Guías Deslizantes

    CA de ángulo recto en los sockets eléctricos del lado izquierdo y del lado derecho de la PDU para los servidores que desea montar en el rack. Instale las guías deslizantes en el rack. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 45: Fijación De Conjuntos De Guías Deslizantes Sin Herramientas

    SR2, 2 m, C14RA, 10 A, C13) se deben instalar antes de las guías deslizantes al instalar Oracle Server X6-2 en un rack del sistema Sun Rack II 1042 (1000 mm). Las guías deslizantes sin herramientas del kit de guías estándar impiden el acceso a los sockets eléctricos de 15 kVA y 22 kVA de la unidad de distribución de...
  • Página 46 Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 47 Fijación de conjuntos de guías deslizantes sin herramientas Alineación del conjunto de guías deslizantes con el bastidor FIGURA   7 Alinee la parte delantera del conjunto de guías deslizantes con el exterior de la guía delantera del rack y presiónela hasta que el conjunto se acople en su sitio con un chasquido.

  • Página 48: Instalación Del Servidor En Los Conjuntos De Guías Deslizantes

    Inserte los soportes de montaje en las guías deslizantes y, luego, empuje el servidor dentro del rack hasta que los soportes de montaje se encuentren con los topes de las guías deslizantes (aproximadamente 30 cm o 12 in). Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 49 Instalación del servidor en los conjuntos de guías deslizantes Inserción del servidor con soportes de montaje en las guías deslizantes FIGURA   8 Componentes mostrados en la figura Inserción del soporte de montaje en la guía deslizante Botón de apertura de la guía deslizante Bloqueo de la guía deslizante Mantenga pulsados simultáneamente los botones de apertura verdes de las guías deslizantes de cada soporte de montaje al mismo tiempo que introduce...

  • Página 50: Instalar El Soporte De Transporte Con Canal De Cables (Opcional)

    El soporte es necesario para cada servidor del rack que cumple con este requisito. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 51 El soporte de transporte con canal de cables es una opción que se puede solicitar por separado. Para obtener información sobre cómo solicitar el soporte de transporte con canal de cables, póngase en contacto con su representante de ventas de Oracle. Desembale el soporte de transporte con canal de cables y los componentes.
  • Página 52 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 53: Instalación Del Organizador De Cables

    Instalación del organizador de cables Con un destornillador Phillips n.º 2, asegure el soporte en el bastidor con cuatro tornillos M6 de 16 mm. Asegúrese de que el soporte se apoye firmemente contra la parte inferior del chasis del servidor. De ser necesario, coloque todos los cables que sobresalgan del panel posterior del servidor en el canal de cables.
  • Página 54 Cubiertas de cables de Oracle Server X6-2 Cubiertas de cables de Oracle Server X6-2L Asegúrese de que en el CMA estén instaladas las cubiertas de cables correctas para el servidor. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 55 El CMA viene con tres cubiertas de cables planas instaladas. Para instalar el CMA en Nota - Oracle Server X6-2L, debe quitar las cubiertas de cables planas e instalar las cubiertas de cables curvas. Asegúrese de que las seis correas de velcro estén roscadas en el CMA, como se muestra en Figura 11, “Componentes del...
  • Página 56 La lengüeta del conector B (referencia 1) se inserta en la ranura frontal de la guía deslizante (referencia 2). b.    Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 57 Instalación del organizador de cables Instalación del conector B en la guía deslizante derecha FIGURA   13 Componentes mostrados en la figura Lengüeta del conector B Ranura frontal de la guía deslizante derecha Para instalar el conector C del CMA en la guía deslizante derecha: Alinee el conector C con la guía deslizante de modo que el resorte de a.   ...
  • Página 58 D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D [cuadros 1 y 2]. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 59 Instalación del organizador de cables El CMA se envía con el soporte de ajuste de la guía deslizante sujetado con cinta al Nota - conector D. Debe quitar la cinta antes de instalar este conector. Alineación del soporte de ajuste de la guía deslizante del CMA con el conector D FIGURA  ...
  • Página 60 Extraiga lentamente el servidor del rack hasta que las guías lleguen a sus topes. c.    Examine los cables conectados para ver si están enlazados o doblados. Verifique que el CMA se extienda por completo con las guías deslizantes. d.    Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 61 Instalación del organizador de cables CMA completamente extendido FIGURA   17 Para volver a colocar el servidor dentro del bastidor: a.    Tire simultáneamente de las dos lengüetas de liberación verdes (una a cada lado del servidor) hacia la parte frontal del servidor y sosténgalas mientras empuja el servidor dentro del bastidor.
  • Página 62 Enrute los cables por los canales de cables en este orden: a.    Primero, por el canal de cables ubicado más al frente. b.    Luego, por el canal de cables pequeño. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 63 Instalación del organizador de cables c.    A continuación, a través del canal que se encuentra más atrás. Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, Nota - asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante; de lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del rack y se vuelve a colocar en él.

  • Página 64: Información Relacionada

    Para extraer los cables del CMA: a.    Desconecte todos los cables de la parte posterior del servidor. b.    Si corresponde, quite las correas de velcro adicionales que se instalaron para agrupar los cables. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 65 Cómo extraer el organizador de cables c.    Desenvuelva las seis correas de velcro que sujetan los cables. d.    Abra completamente las tres cubiertas de cables. e.    Extraiga los cables del CMA y déjelos a un lado. Para desconectar el conector D: Pulse la lengüeta de liberación verde (referencia 1) del soporte de ajuste de a.   ...
  • Página 66 [cuadros 3 y 4]. Para desconectar el conector C: Coloque el brazo izquierdo debajo del CMA para sostenerlo. a.    Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 67 Cómo extraer el organizador de cables b.    Use el pulgar derecho para empujar (hacia la derecha) la lengüeta de liberación del conector C con la etiqueta PUSH (referencia 1) y tire del conector C para extraerlo de la guía deslizante derecha [cuadros 1 y 2]. FIGURA  ...
  • Página 68 (referencia 1) y use la mano izquierda para tirar del conector y extraerlo de la guía deslizante [cuadros 1 y 2]. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 69 Cómo extraer el organizador de cables Desconexión del conector A FIGURA   23 Componentes mostrados en la figura Palanca de liberación del conector A Extraiga el CMA del bastidor y colóquelo sobre una superficie plana. Diríjase hacia el frente del servidor y empújelo nuevamente dentro del rack. Información relacionada Instalación del organizador de cables [53] ■...
  • Página 70 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 71: Cableado Del Servidor Y Conexión De Energía

    Puertos y conexiones de cables posteriores En la siguiente figura, se muestran las ubicaciones de los puertos y conectores de cables de la parte posterior de Oracle Server X6-2, y los cables y dispositivos que, generalmente, se conectan. Cableado del servidor y conexión de energía...
  • Página 72 Oracle ILOM. Este puerto admite conexiones locales al servidor y solo reconoce los comandos de la interfaz de línea de comandos (CLI) de Oracle ILOM. Por lo general, a este puerto, se conecta un terminal o un emulador de terminal.

  • Página 73: Puertos Ethernet

    Puertos Ethernet N.º Puerto o ranura de expansión Descripción Nota - Los puertos Ethernet NET 2 y NET 3 no funcionan en sistemas de un procesador. 5, 6 Puertos USB (USB 0, USB 1) Los dos puertos USB admiten conexión en caliente. Esto significa que es posible conectar y desconectar cables USB y los dispositivos periféricos mientras el servidor está...

  • Página 74: Preparación De La Instalación Y Del Encendido

    Conexión de cables de alimentación y otros En el siguiente procedimiento, se explica cómo realizar el cableado del servidor por primera vez y cómo conectarse al procesador de servicio (SP) de Oracle Integrated Lights Out Manager (ILOM) mediante una conexión serie.

  • Página 75: Conectar Cables De Alimentación Y Otros

    Esta conexión proporciona la comunicación inicial con el SP. (Opcional) Conecte un cable Ethernet entre el puerto de gestión de red (NET MGT) y la red con la que se realizarán las conexiones del SP de Oracle ILOM y del host.

  • Página 76: Encendido Del Servidor

    “Puertos y conexiones de cables posteriores” [71] ■ “Puertos Ethernet” [73] ■ Encendido del servidor En esta sección se explica cómo encender el servidor de manera local mediante una conexión serie y Oracle ILOM. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 77: Encendido Del Servidor

    Mientras se inicializa el SP de Oracle ILOM, el LED verde de estado del SP parpadea con ■ rapidez. Una vez que el SP de Oracle ILOM se ha inicializado por completo, el LED de estado del ■ SP queda encendido de manera constante y el LED verde de estado de energía parpadea con lentitud, lo cual indica que el host está...
  • Página 78 ■ iniciando. El LED verde de estado de energía se enciende de manera constante cuando el host se inicia ■ y el servidor está en modo de energía completa. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 79: Conexión Con Oracle Ilom

    Para obtener una lista completa de las funciones de Oracle ILOM, consulte la biblioteca de documentación de Oracle Integrated Lights Out Manager (ILOM) 3.2 en http://www.oracle. com/goto/ILOM/docs. En esta sección, se describe cómo acceder a Oracle ILOM y empezar a utilizarlo para el servidor. Descripción Enlaces Obtener información sobre el hardware y las interfaces...

  • Página 80: Procesador De Servicio E Interfaces De Usuario De Oracle Ilom

    (SER MGT) RJ-45. También puede iniciar sesión en la interfaz web o la interfaz de línea de comandos de Oracle ILOM de manera remota mediante uno de los puertos de red del servidor.

  • Página 81: Iniciar Sesión En Oracle Ilom Mediante Una Conexión Serie Local

    Iniciar sesión en Oracle ILOM mediante una conexión Ethernet remota Puede iniciar sesión en la interfaz web o en la interfaz de línea de comandos (CLI) de Oracle ILOM de manera remota mediante uno de los puertos de red del servidor.
  • Página 82 Es necesario conocer la dirección IP o el nombre de host del procesador de servicio (SP) para iniciar sesión en Oracle ILOM de manera remota. Si no conoce la dirección IP del SP, consulte “Resolución de problemas de Oracle ILOM”...
  • Página 83 Iniciar sesión en Oracle ILOM mediante una conexión Ethernet remota b.    En la pantalla de inicio de sesión de Oracle ILOM, escriba el nombre de usuario y la contraseña y haga clic en Log In (Iniciar sesión). Aparece la pantalla Summary (Resumen), que indica que ha iniciado sesión correctamente en Oracle ILOM.

  • Página 84: Cierre De Sesión De Oracle Ilom

    “Resolución de problemas de Oracle ILOM” [93] ■ Cierre de sesión de Oracle ILOM Consulte el procedimiento siguiente para cerrar sesión en la interfaz web o en la CLI de Oracle ILOM. Para finalizar una sesión de Oracle ILOM: En la interfaz web de Oracle ILOM, haga clic en el botón Log Out (Cerrar ■...

  • Página 85: Modificar La Configuración De Red Del Sp De Oracle Ilom

    Probar la configuración de red IPv4 o IPv6 [87] ■ Oracle Server X6-2 admite la configuración IPv4 e IPv6 de doble pila, que permite que Oracle ILOM funcione completamente en un entorno de red IPv4 e IPv6. Para las configuraciones IPv4, DHCP se activa por defecto, lo cual permite que un servidor ■...
  • Página 86 Todas las sesiones de usuario de SP finalizan cuando se guardan los cambios de Nota - propiedades de red IP. Para volver a iniciar sesión en Oracle ILOM, use la dirección IP de procesador de servicio asignada recientemente. En el menú de la CLI: ■...

  • Página 87: Probar La Configuración De Red Ipv4 O Ipv6

    IP. Para volver a iniciar sesión en Oracle ILOM, use la dirección IP de procesador de servicio asignada recientemente. Probar la configuración de red IPv4 o IPv6 Utilice la interfaz web o la CLI de Oracle ILOM para probar la configuración de red IPv4 o IPv6: Desde la interfaz web de Oracle ILOM: En la pantalla ILOM Administration (Administración de ILOM) ->...

  • Página 88: Redirección De La Consola Host Mediante Oracle Ilom

    Redirección de la consola host mediante Oracle ILOM Use Oracle ILOM Remote System Console Plus para redireccionar de manera remota un escritorio del servidor host o un dispositivo de almacenamiento del servidor host. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 89: Establecer Mouse Mode (Modo De Mouse)

    Por defecto, se pueden iniciar hasta cuatro sesiones de redirección de video desde la interfaz web de Oracle ILOM. Para evitar que otros usuarios de sesión de video conectados en el SP vean datos confidenciales, puede establecer la propiedad Maximum Client Session Count (Recuento máximo de sesiones de cliente) en 1 en la página KVMS de la...

  • Página 90: Redireccionar Dispositivos De Almacenamiento O Escritorio De Servidor Host Mediante Oracle Ilom

    Después de hacer clic en el botón Launch Remote Console (Iniciar consola remota), se pueden producir los eventos siguientes: Si esta es la primera vez que se inicia la aplicación Oracle ILOM Remote System Console ■ Plus, aparecerá una petición de datos para iniciar el programa Java Web Start. Siga las...
  • Página 91 Oracle ILOM Remote System Console Plus. Si el sistema no cumple con los requisitos de seguridad de Java para iniciar Oracle ILOM ■ Remote System Console Plus, aparecerá un mensaje de error de Java. Siga las instrucciones proporcionadas en el mensaje de error de Java para iniciar la aplicación Oracle ILOM...

  • Página 92: Acceso A La Consola Host Serie Remota (Cli)

    Acceso a la consola host serie remota (CLI) Antes de comenzar, puede configurar las propiedades en Oracle ILOM para que la consola host serie sea más fácil de visualizar y para activar el inicio de sesión. Para obtener más información, consulte la Guía del administrador para configuración y mantenimiento de Oracle ILOM,...

  • Página 93: Resolución De Problemas De Oracle Ilom

    ■ un error. Al reiniciar un SP del servidor, se desconectan automáticamente todas las sesiones actuales de Oracle ILOM, y el SP no puede gestionarse hasta que el proceso de restablecimiento se complete. ■ Como administrador del sistema, olvidó la contraseña de la cuenta root y debe recuperarla.

  • Página 94: Reinicio Del Procesador De Servicio Desde El Panel Posterior Del Servidor

    Reinicio del procesador de servicio desde el panel posterior del servidor Si el SP de Oracle ILOM está bloqueado y no se puede restablecer con la interfaz web ni el comando de la CLI de Oracle ILOM, utilice el siguiente procedimiento para restablecer el SP desde el panel posterior del servidor.
  • Página 95 Para recuperar la contraseña de la cuenta root, necesita una conexión de puerto de gestión serie (SER MGT) local a Oracle ILOM. Además, si el estado de presencia física está activado (por defecto) en Oracle ILOM, usted debe probar que está físicamente presente en el servidor.
  • Página 96 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 97: Control De La Energía Del Sistema

    “Restablecimiento del servidor” [100] Información relacionada “Visión general del procedimiento de instalación ” [11] ■ Biblioteca de documentación de Oracle Integrated Lights Out Manager (ILOM) 3.2 en: ■ http://www.oracle.com/goto/ILOM/docs Encendido y apagado del host El servidor tiene tres modos (estados) de energía: apagado, energía en espera y energía completa.

  • Página 98: Apagado Del Host Con El Botón De Encendido

    El indicador de estado de energía del sistema parpadea. El indicador de estado del procesador de servicio está encendido de forma constante. Pérdida de datos. Un cierre inmediato cierra abruptamente todas las aplicaciones y Atención - los archivos sin guardar los cambios. Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 99: Encendido Del Host Con El Botón De Encendido

    Este procedimiento proporciona instrucciones de la interfaz web y la interfaz de la línea de comando (CLI) de Oracle ILOM para encender o apagar el host de manera remota. Pérdida de datos. Un cierre inmediato cierra abruptamente todas las aplicaciones y Atención -...

  • Página 100: Restablecimiento Del Servidor

    ■ start /SYSTEM Para obtener más información, consulte Control de energía del host en la Guía del administrador para configuración y mantenimiento de Oracle ILOM: versión de firmware 3.2.x en http://www.oracle.com/goto/ILOM/docs. Restablecimiento del servidor No es necesario apagar y encender el servidor para restablecerlo. El restablecimiento mantiene la energía del host, pero provoca la reinicialización de los procesadores.

  • Página 101: Restablecer El Servidor Mediante Oracle Ilom

    Restablecer el servidor mediante Oracle ILOM Restablecer el servidor mediante Oracle ILOM [101] ■ Restablecer el servidor mediante Oracle ILOM Inicie sesión en la interfaz web o en la interfaz de línea de comandos (CLI) de Oracle ILOM. Utilice una cuenta con privilegios del rol de administrador (a).
  • Página 102 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 103: Configuración De Unidades De Almacenamiento Para La Instalación De Un Sistema Operativo

    Configuración de unidades de almacenamiento El servidor está equipado con un Oracle Storage 12 Gb/s SAS PCIe RAID HBA, internal (7110116, 7110117). Este HBA requiere un volumen RAID para instalar e iniciar un sistema operativo (SO). Para obtener más información sobre el HBA, consulte la Guía de instalación de Oracle Storage 12 Gb/s SAS PCIE RAID HBA, Internal en http://docs.oracle.com/cd/...

  • Página 104: Configuración De Raid Con Las Utilidades De Configuración De Raid Del Bios

    Configuración de RAID con las utilidades de configuración de RAID del BIOS Las unidades enviadas desde Oracle pueden tener un volumen RAID 0 preinstalado; no Nota - obstante, es posible que no se pueda iniciar. Antes de instalar un SO en una unidad, asegúrese de que esta tenga un volumen y, si se usa el modo de inicio Legacy, asegúrese de que se la...
  • Página 105 En la interfaz web de Oracle ILOM, seleccione Host Management (Gestión de hosts) -> ■ Power Control (Control de energía) y, a continuación, Power on (Encender) en el cuadro de lista Select Action (Seleccionar acción).
  • Página 106 Configuración de RAID en modo de inicio UEFI Vaya al separador Advanced (Avanzado), seleccione la utilidad de configuración de LSI MegaRAID <LSI MegaRAID 9361-8i> y, luego, pulse Intro. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 107 Configuración de RAID en modo de inicio UEFI Aparece la siguiente pantalla: Seleccione Configuration Management (Gestión de configuración) y, luego, pulse Intro. Seleccione Create Virtual Drive – Advanced (Crear unidad virtual: avanzado) y, luego, pulse Intro. De manera alternativa, puede seleccionar la opción Create Virtual Drive (Crear unidad Nota - virtual), que proporciona un asistente de configuración de RAID sin configuración avanzada.
  • Página 108 Configuración de RAID en modo de inicio UEFI Aparece la pantalla de menú Create Virtual Drive – Advanced (Crear unidad virtual: avanzado). Seleccione la opción Select RAID Level (Seleccionar nivel de RAID) y, luego, pulse Intro. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 109 Configuración de RAID en modo de inicio UEFI Seleccione el nivel de RAID deseado y, luego, pulse Intro. Seleccione la opción Select Drives (Seleccionar unidades) y, luego, pulse Intro. Configuración de unidades de almacenamiento para la instalación de un sistema operativo...
  • Página 110 En la pantalla Drive Selection (Selección de unidades), seleccione el tipo de medio, el tipo de interfaz y las unidades que se incluirán en la configuración de RAID. Seleccione Apply Changes (Aplicar cambios) y, a continuación, pulse Intro. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 111 Configuración de RAID en modo de inicio UEFI Aparece la pantalla de confirmación de configuración de RAID. Para confirmar la configuración de RAID, seleccione Confirm (Confirmar) y, luego, seleccione Yes (Sí). Aparece la pantalla de confirmación. Pulse OK (Aceptar) para continuar. Pulse F10 para guardar los cambios y salir.

  • Página 112: Configuración De Raid En El Modo De Inicio Legacy

    En la interfaz web de Oracle ILOM, seleccione Host Management (Gestión de hosts) > ■ Power Control (Control de energía) y, a continuación, seleccione Reset (Restablecer) en el cuadro de lista Select Action (Seleccionar acción).
  • Página 113 Configuración de RAID en el modo de inicio Legacy En la siguiente figura, se muestran dos unidades sin configurar: las unidades 02 y 03. Estas unidades se pueden utilizar para crear una unidad virtual. Use las teclas de flecha para desplazarse hasta el HBA y, luego, pulse F2. Aparece el menú...
  • Página 114 Drive (Crear unidad virtual) y, luego, pulse Intro. Desde la página que se muestra: a.    Pulse Intro en el campo RAID Level (Nivel de RAID). Aparece una ventana emergente. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 115 Configuración de RAID en el modo de inicio Legacy b.    Utilice las teclas de flecha para seleccionar un nivel de RAID. c.    Pulse Intro para salir de la ventana emergente. Use las teclas de flecha para desplazarse hasta el cuadro Drives (Unidades). El cuadro Drives (Unidades) muestra una lista de las unidades disponibles para configurar en una unidad lógica.
  • Página 116 Configuración de RAID en el modo de inicio Legacy Mediante esta acción se selecciona la unidad que se incluirá en la configuración de la unidad lógica. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 117 Configuración de RAID en el modo de inicio Legacy Después de seleccionar todas las unidades que desea incluir en la unidad lógica, use las teclas de flecha para desplazarse hasta el botón OK (Aceptar) y, luego, pulse Intro. Configuración de unidades de almacenamiento para la instalación de un sistema operativo...
  • Página 118 Para verificar la creación de la unidad lógica, revise los grupos de unidades en la página principal de la utilidad de configuración del BIOS y observe el grupo de unidades nuevo que ahora se muestra en la página. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 119 Configuración de RAID en el modo de inicio Legacy En este ejemplo, se crea Drive Group 2, RAID 1 (Grupo de unidades 2, RAID 1). Siga los siguientes pasos para que la unidad se pueda iniciar. Mediante este procedimiento, se coloca un sector de inicio en la unidad de modo que se pueda instalar un sistema operativo en ella.
  • Página 120 Aparece una ventana emergente de dispositivos de inicio. c.    Use las teclas de flecha para desplazarse hasta la unidad lógica que desea que se pueda iniciar y, luego, pulse Intro. Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 121 Configuración de RAID en el modo de inicio Legacy d.    Use las teclas de flecha para desplazarse hasta el botón Apply (Aplicar) y, luego, pulse Intro. Pulse para guardar la configuración. e.    CTRL+S La creación de una unidad lógica de inicio finalizó. Configuración de unidades de almacenamiento para la instalación de un sistema operativo...
  • Página 122 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 123: Obtención De Actualizaciones De Firmware Y Software

    En esta sección se explican las opciones para acceder a las actualizaciones de firmware y software del servidor mediante My Oracle Support (MOS). También se describe cómo utilizar Oracle Software Delivery Cloud para descargar las aplicaciones de software completas.

  • Página 124: Opciones Para Acceder A Las Actualizaciones De Firmware Y Software

    Para determinar qué versión de firmware está instalada en el servidor, se puede usar la interfaz web de Oracle ILOM o la interfaz de línea de comandos (CLI). Para la interfaz web, haga clic en System Information (Información del sistema) ->...

  • Página 125: Obtención De Actualizaciones De My Oracle Support

    My Oracle Support proporciona un juego de versiones de software para el servidor, según se describe en la tabla siguiente. Puede obtener estas versiones de software descargando los archivos de My Oracle Support.

  • Página 126: Descargar Actualizaciones De Firmware Y Software De My Oracle Support

    Aparece el área del separador Search (Buscar) con campos de búsqueda. En el campo Product (Producto), seleccione el producto de la lista desplegable. También puede escribir el nombre completo o parcial del producto (por ejemplo, Oracle Server X6-2) hasta que aparezca una coincidencia.

  • Página 127: Instalación De Actualizaciones Mediante Otros Métodos

    Para obtener información, consulte la biblioteca de documentación de Oracle Hardware Management Pack en: http://www.oracle.com/goto/ohmp/docs Oracle ILOM: puede utilizar la interfaz web o la interfaz de línea de comandos de Oracle ■ ILOM para actualizar el firmware de Oracle ILOM y BIOS.
  • Página 128 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 129: Resolución De Problemas De Instalación

    Guía de diagnóstico, aplicaciones y utilidades de servidores x86 de los procedimientos para realizar pruebas basadas en firmware y Oracle para servidores con Oracle ILOM 3.1 y Oracle ILOM 3.2.x de tiempo de ejecución, mediante Oracle ILOM y la ejecución de http://www.oracle.com/goto/x86Admindiag/docs...

  • Página 130: Hoja De Trabajo Para Información De Soporte Técnico

    Configuración del servidor proxy Información relacionada “About System Components” de Oracle Server X6-2 Service Manual ■ Guía de diagnóstico, aplicaciones y utilidades de servidores x86 de Oracle para servidores ■ con Oracle ILOM 3.2.x en: http://www.oracle.com/goto/x86admindiag/docs Ubicación del número de serie del sistema Es posible que necesite el número de serie del servidor al solicitar asistencia técnica para el...
  • Página 131 Ubique la hoja de información del cliente (CIS) anexada al embalaje del servidor. Esta hoja ■ incluye el número de serie. Desde la interfaz web de Oracle ILOM, vaya a la ficha System Information (Información ■ del sistema) > Summary Information (Información de resumen) en la interfaz web de Oracle ILOM.
  • Página 132 Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 133: Listas De Comprobación De La Planificación Del Sitio

    Listas de comprobación de la planificación del sitio En esta sección, se ofrecen listas de comprobación de referencia para la preparación del sitio. Se tratan los temas siguientes. “Listas de comprobación de la preparación” [133] ■ Listas de comprobación de la preparación Complete las listas de comprobación de esta sección para garantizar que el sitio esté...

  • Página 134: Lista De Comprobación De Entorno De Centro De Datos

    ¿La circulación de aire de la sala de cómputo cumple     con los requisitos de temperatura y humedad? ¿El diseño del piso de instalación satisface los     requisitos de ventilación? Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 135: Lista De Comprobación De Energía De La Instalación

    Listas de comprobación de la preparación Consideraciones sobre el ambiente del centro de Sí Comentario datos ¿El equipo se colocará de manera tal que el aire de ventilación de un bastidor no ingrese a la entrada de ventilación de otro bastidor? ¿Cada una de las baldosas perforadas es de 400 CFM o mayor? ¿Los acondicionadores de aire del centro de datos...

  • Página 136: Lista De Comprobación De Montaje En Rack

    ¿El rack es compatible con guías RETMA? ¿El rack admite organizadores de cables (CMA) de Oracle? ¿El rack admite la instalación de paneles de relleno sólidos y ventilados de Oracle? Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 137: Lista De Comprobación De Seguridad

    ¿Se etiquetaron los cables de red que se conectarán al servidor? ¿El rack admite la instalación de PDU estándar de Oracle? Si no es así, complete esta lista de comprobación. ¿El cliente puede proporcionar PDU equivalentes? ¿El cliente puede suministrar una sola PDU y sus circuitos para admitir los requisitos de energía en caso...

  • Página 138: Lista De Comprobación De Auto Service Request

    Consideraciones de la lista de comprobación de logística Sí Comentario ¿Tiene información de contacto del personal del centro de datos?     ¿Existe control de acceso o seguridad para el centro de datos?     Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 139 Listas de comprobación de la preparación Consideraciones de la lista de comprobación de logística Sí Comentario ¿Se requieren comprobaciones de antecedentes o autorizaciones     de seguridad para que el personal del proveedor pueda acceder al centro de datos? De ser así, ¿tiene una agencia recomendada? ¿Con cuántos días de anticipación se deben realizar las comprobaciones de antecedentes? ¿Existen otras cuestiones relacionadas con el acceso de seguridad?
  • Página 140 Listas de comprobación de la preparación Información relacionada “Especificaciones físicas del servidor” [13] ■ Guía de cumplimiento de normativas y seguridad de Oracle Server X6-2 ■ “Directrices sobre recepción y desembalaje” [15] ■ Guía de instalación de Oracle Server X6-2 • Abril de 2016...

  • Página 141: Índice

    98 prueba, 87 encendido del host configuración de red del procesador de servicio, 84 con el botón de encendido, 99 mediante Oracle ILOM, 84 con Oracle ILOM, 99 conformidad con organismos, 21 energía conjunto de guías, 35 completa, 97 conjuntos de guías deslizantes sin herramientas,...
  • Página 142 41 preparación, 74 modo de energía completa, 97 soporte de transporte con canal de cables, 50 modo de energía en espera, 97 soportes de montaje, 39 modo de inicio Guía de instalación de Oracle Server X6-2 • Abril de 2016...
  • Página 143 RAID en, 104 servidor, 94 montaje en rack restablecimiento mediante Oracle ILOM, 93 conjunto de guías, 35 puerto de gestión de red (NET MGT), ubicación de, 72 contenido del kit, 38 puerto de gestión serie (SER MGT), 72 estabilización del rack, 38, 60, 64...
  • Página 144 33 visión general, 33 utilidad de configuración del BIOS, 33 ventilación directrices, 20 y enfriamiento, 20 visión general de las tareas de instalación, 11 voltaje, 16 Guía de instalación de Oracle Server X6-2 • Abril de 2016...
